Disassemble Procedure
WARNING: This page is about a different variant/trim than selected.

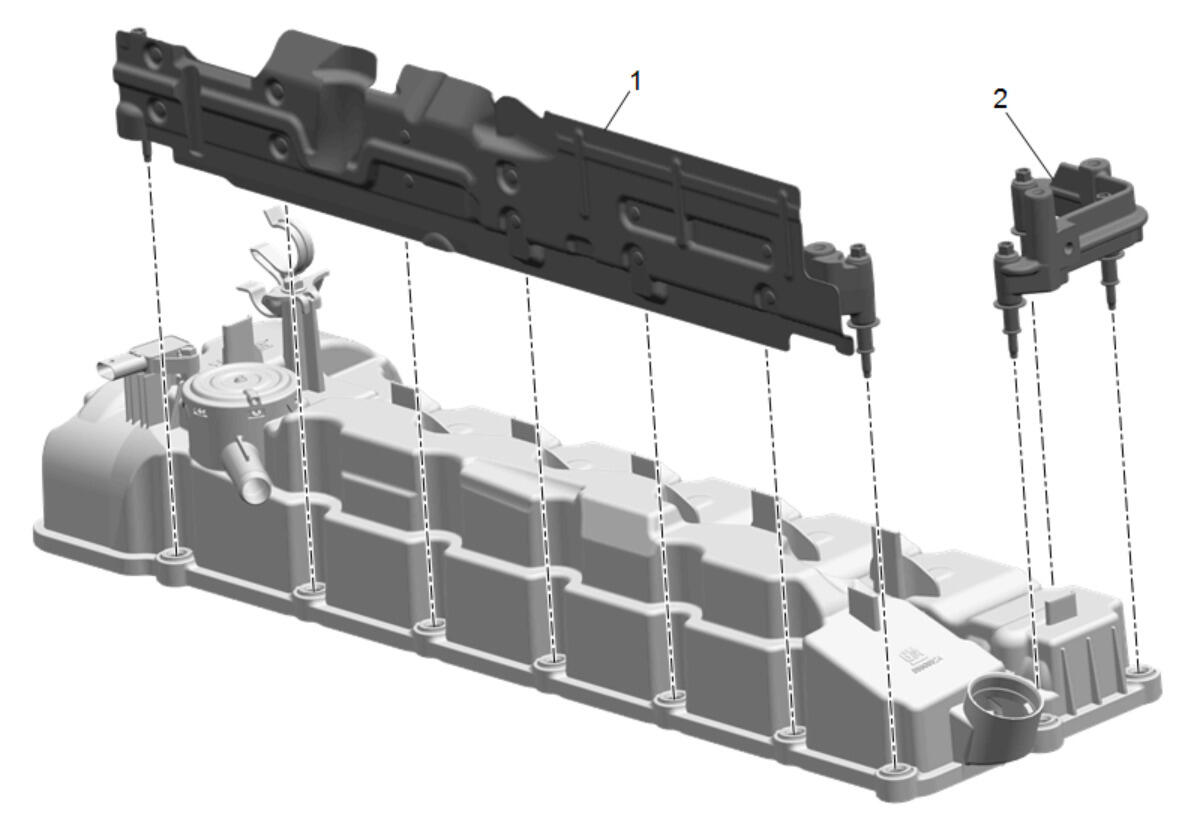

Charge Air Cooler Bracket (1) - Remove
- Charge Air Cooler Bracket (2) - Remove

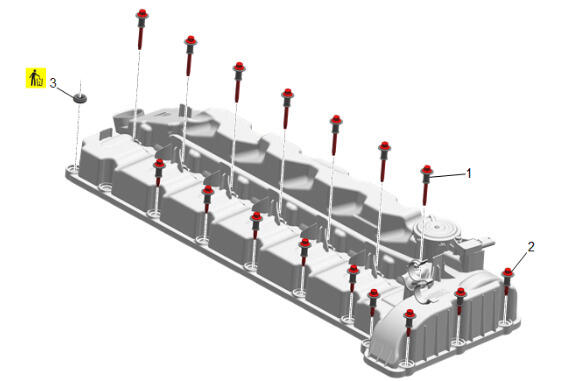

Camshaft Housing Cover Bolt (1) - Remove [7x]
- Camshaft Housing Cover Bolt (2) - Remove [9x]
- Camshaft Housing Cover Insulator (3) - Remove and DISCARD [26x]
Crankcase Pressure Sensor Bolt (2) - Remove
- Crankcase Pressure Sensor (3) - Remove
- Seal Ring (4) @Crankcase Pressure Sensor - Remove and DISCARD
WARNING:
The noise cancelling foam component MUST be replaced if it has been exposed to engine fluids. Failure to replace the noise cancelling foam component that has been exposed to engine fluids may result in an engine fire resulting in catastrophic engine damage, and possible injury or death.
