Seal Locations (2 of 3)
WARNING: This page is about a different variant/trim than selected.
NOTE:

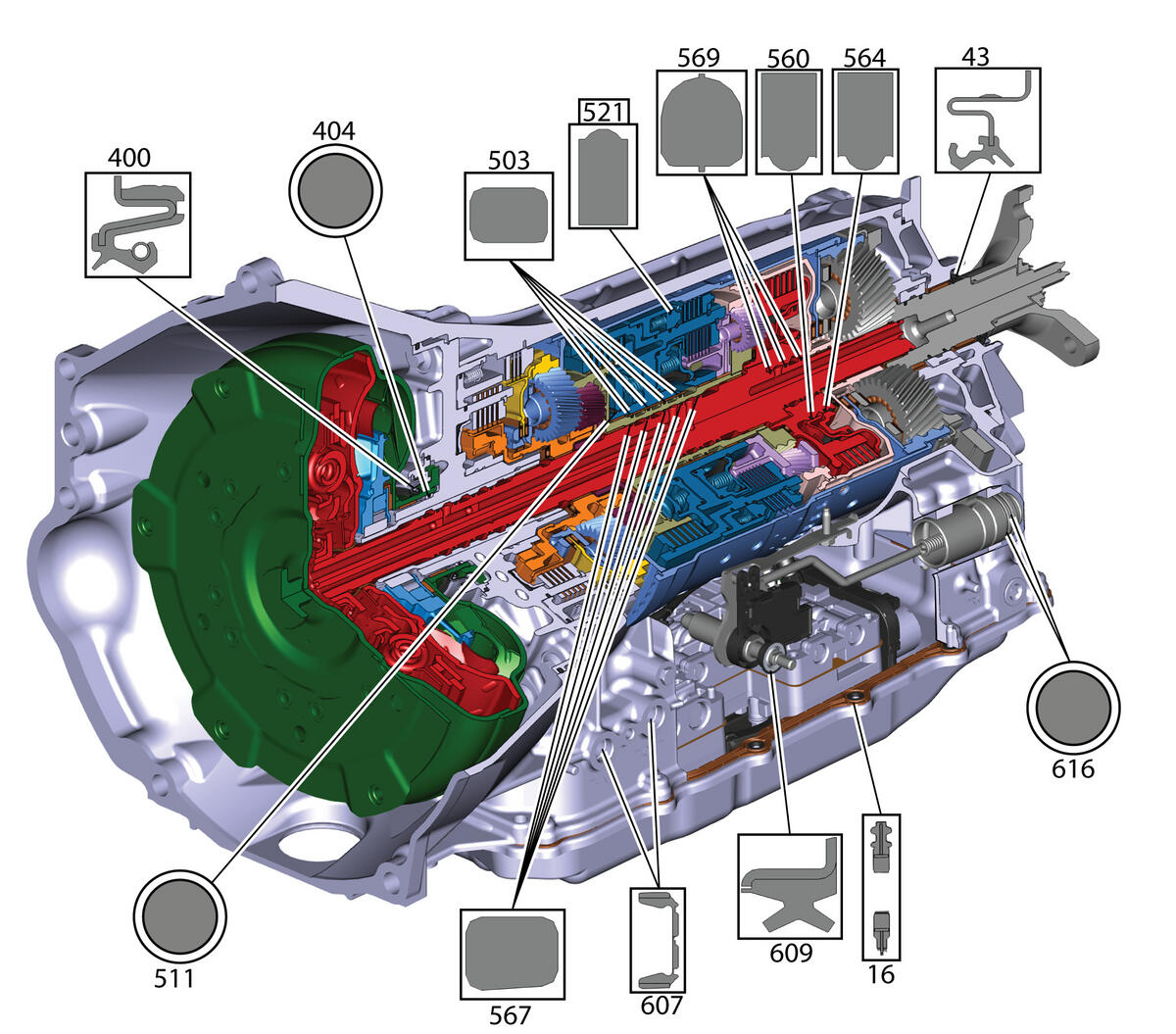

Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 16 | Automatic Transmission Fluid Pan Gasket |
| 43 | Propeller Shaft Transmission Flange Fluid Seal |
| 400 | Torque Converter Fluid Seal |
| 404 | Torque Converter Fluid Seal |
| 503 | Direct Overdrive Sun Gear Shaft Seal |
| 511 | 2-3-4-5-7-9-10 Clutch Piston Dam Seal- Inner |
| 521 | 4-5-6-7-8-9-10-Reverse Clutch Piston Seal- Outer |
| 560 | 1-3-5-6-7-8-9 Clutch Piston Seal |
| 564 | 1-3-5-6-7-8-9 Clutch Piston Dam Seal |
| 567 | Turbine Shaft Seal |
| 569 | Turbine Shaft Seal |
| 607 | Transmission Fluid Cooler Pipe Fitting Seal |
| 609 | Manual Shift Shaft Seal |
| 616 | Park Pawl Actuator Guide Seal |
