Engine Component Assemblies
WARNING: This page is about a different variant/trim than selected.
NOTE:

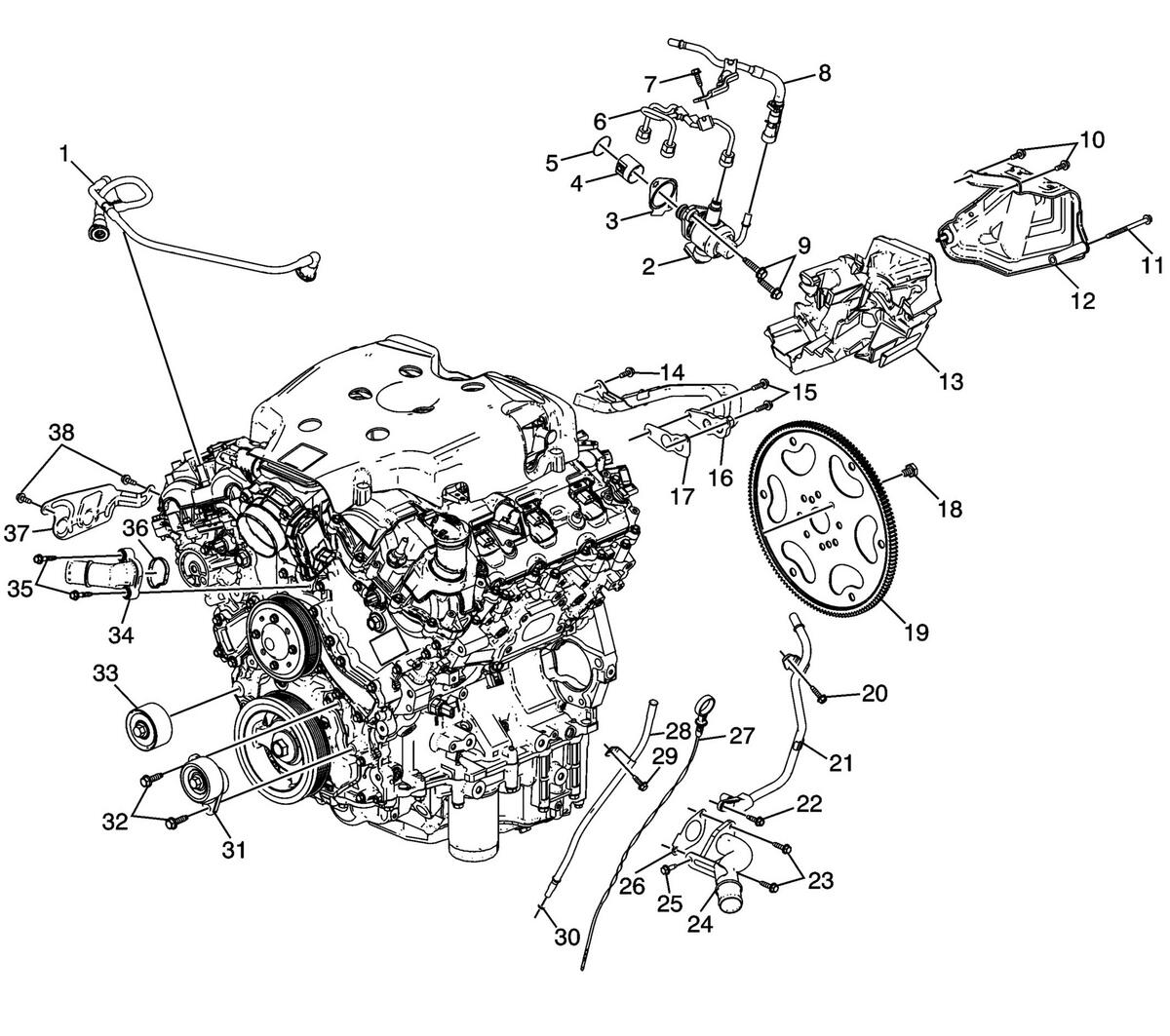

Callouts items in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Positive Crankcase Ventilation Tube Connector (PCV) |
| 2 | Fuel Pump |
| 3 | Fuel Pump Bracket Gasket |
| 4 | Valve Lifter Follower |
| 5 | Fuel Pump O-Ring |
| 6 | Fuel Feed Intermediate Pipe |
| 7 | Fuel Feed Pipe Bolt |
| 8 | Fuel Feed Pipe |
| 9 | Fuel Pump Bolt [2x] |
| 10 | Fuel Pipe Shield Bolt [2x] |
| 11 | Fuel Pipe Shield Bolt |
| 12 | Fuel Pipe Shield |
| 13 | Engine Rear Noise Shield |
| 14 | Heater Inlet and Outlet Pipe Bolt |
| 15 | Heater Inlet and Outlet Pipe Bolt |
| 16 | Heater Inlet and Outlet Pipe |
| 17 | Heater Inlet and Outlet Pipe Gasket |
| 18 | Automatic Transmission Flex Plate Bolt [8x] |
| 19 | Automatic Transmission Flex Plate |
| 20 | Vacuum Pump Pipe Bolt |
| 21 | Vacuum Pump Pipe |
| 22 | Vacuum Pump Pipe Bolt |
| 23 | Water Pump Inlet Pipe Bolt [2x] |
| 24 | Water Pump Inlet Pipe |
| 25 | Water Pump Inlet Pipe Bolt |
| 26 | Water Inlet Seal |
| 27 | Oil Level Indicator |
| 28 | Oil Level Indicator Tube |
| 29 | Oil Level Indicator Tube Bolt |
| 30 | Oil Level Indicator Tube Seal |
| 31 | Drive Belt Tensioner |
| 32 | Drive Belt Tensioner Bolt [2x] |
| 33 | Belt Idler Pulley |
| 34 | Water Outlet Bolt [2x] |
| 35 | Water Outlet Pipe |
| 36 | Water Outlet Pipe Seal |
| 37 | Knock Sensor Heat Shield |
