Engine Block Assembly
WARNING: This page is about a different variant/trim than selected.
NOTE:

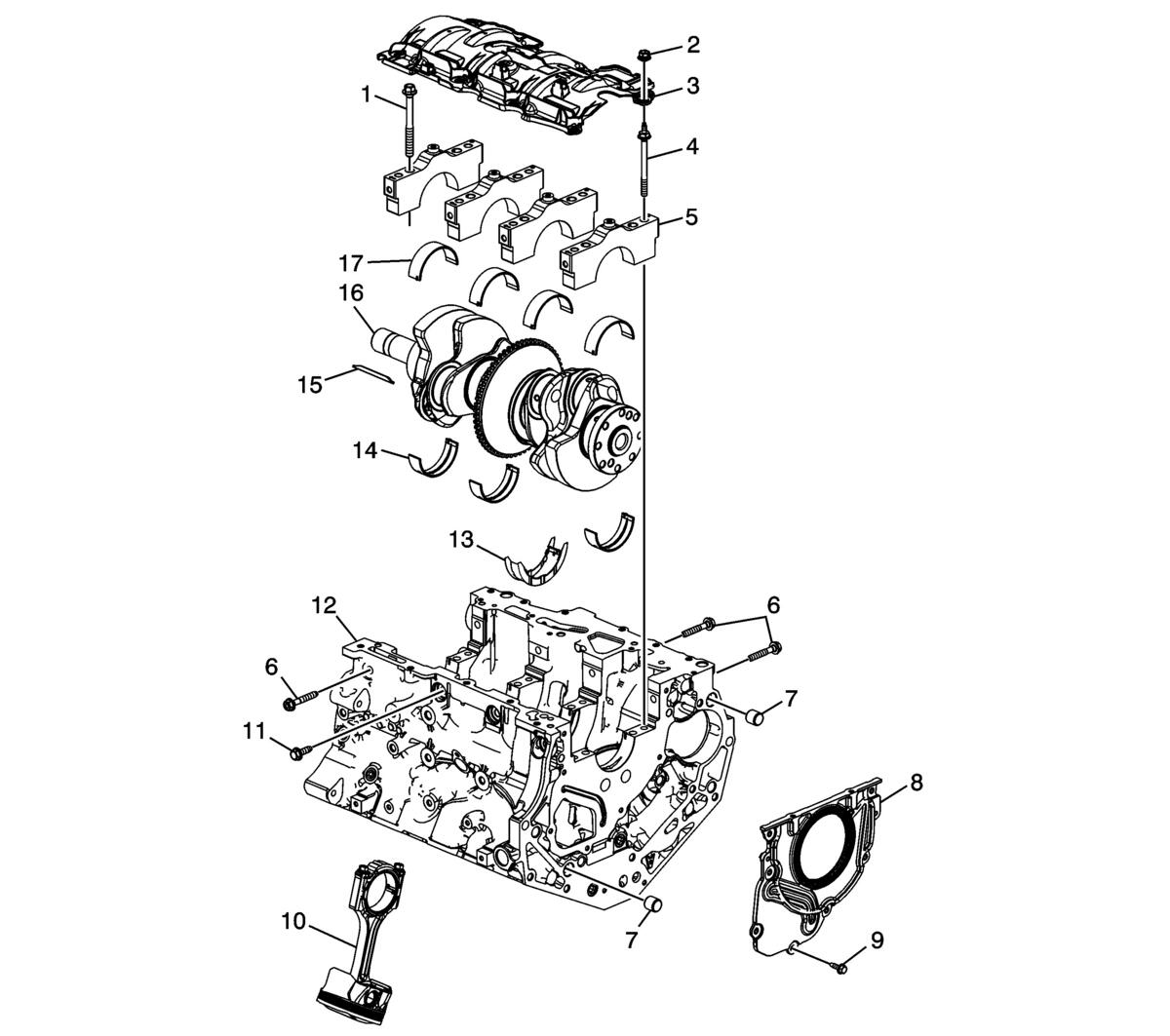

Callouts items in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Crankshaft Bearing Cap Bolt [8x] |
| 2 | Crankshaft Oil Deflector Nut [8x] |
| 3 | Crankshaft Oil Deflector |
| 4 | Crankshaft Bearing Cap Bolt [8x] |
| 5 | Crankshaft Bearing Cap |
| 6 | Crankshaft Bearing Cap Bolt [3x] |
| 7 | Crankshaft Rear Oil Seal Housing Locating Pin |
| 8 | Crankshaft Rear Oil Seal Housing |
| 9 | Crankshaft Rear Oil Seal Housing Bolt [8x] |
| 10 | Piston and Connecting Rod |
| 11 | Crankshaft Bearing Cap Bolt |
| 12 | Engine Block |
