Lower Oil Pan and Engine Oil Cooler Removal
WARNING: This page is about a different variant/trim than selected.
NOTE:

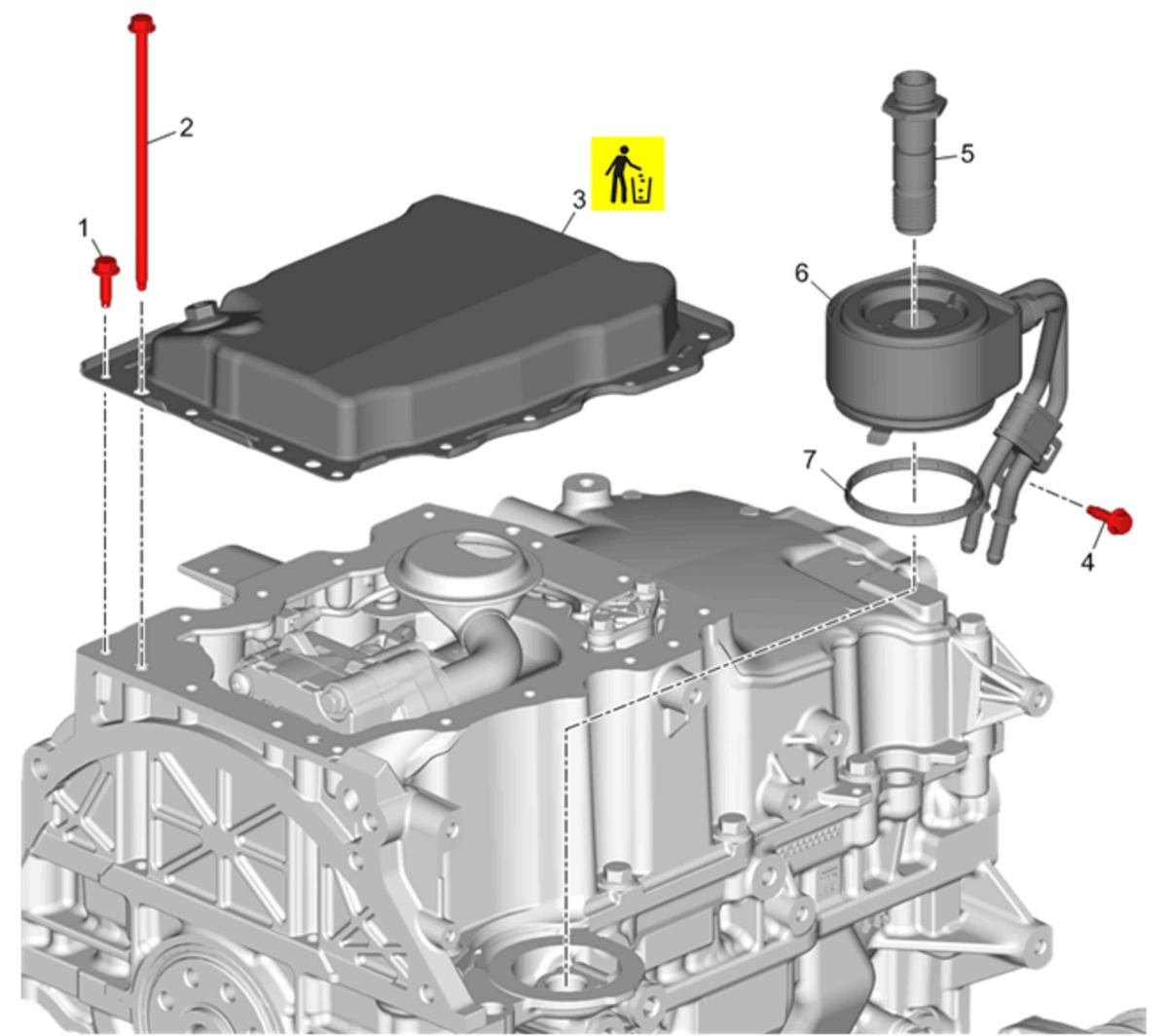

Callouts items in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Oil Pan Bolt [15x] |
| 2 | Oil Pan Bolt [2x] |
| 3 | Lower Oil Pan
NOTE:
DISCARD the lower oil pan. |
| 4 | Engine Oil Cooler Bolt - Model Dependent
NOTE:
Engine Oil Cooler components are not present for models with Y4Q option. |
| 5 | Engine Oil Cooler Connector - Model Dependent |
| 6 | Engine Oil Cooler - Model Dependent |
| 7 | Engine Oil Cooler Seal - Model Dependent
NOTE:
DISCARD the seal. |
