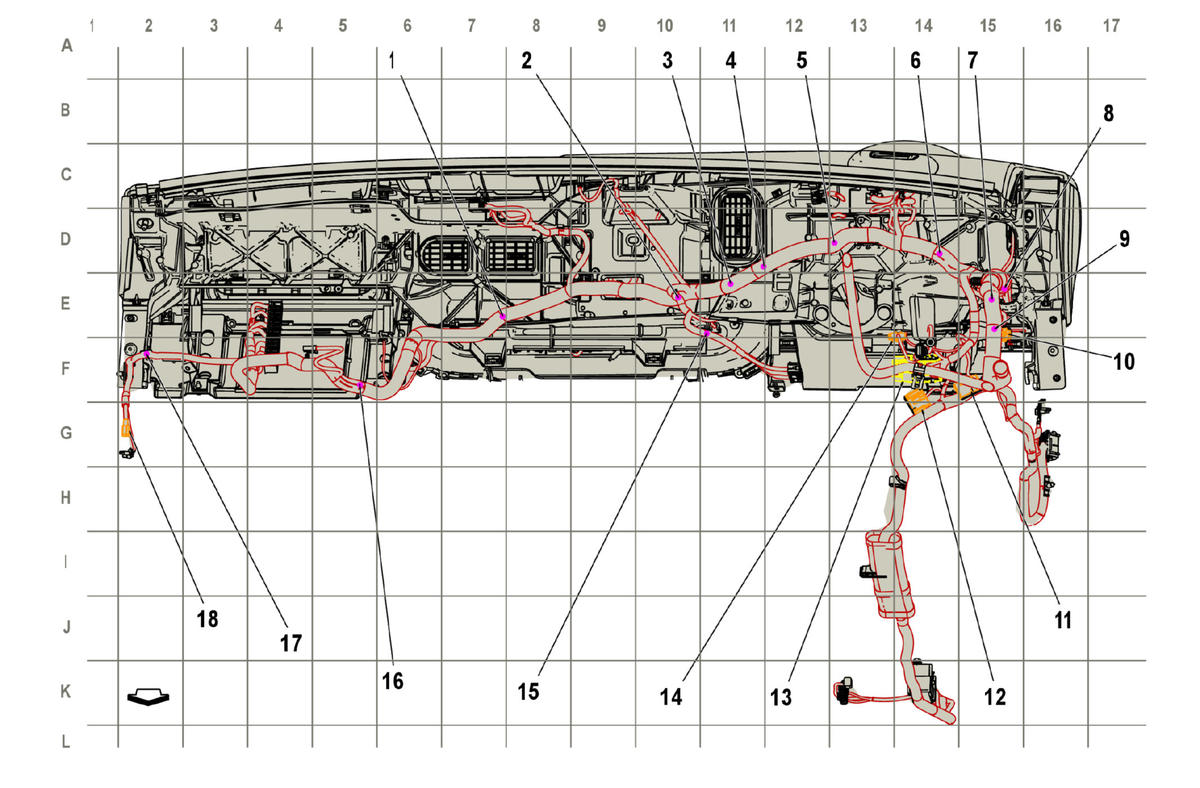

Instrument Panel Harness Routing - Rear of Instrument Panel
WARNING: This page is about a different car, the 2023 GMC Savana 3500, 2023 GMC Savana 2500, 2023 Chevrolet Express 3500, and 2023 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. J241 Instrument Panel |
| 2. J271 Instrument Panel (U2K/UE1) |
| 3. J245 Instrument Panel (DE5) |
| 4. J246 Instrument Panel (DE5) |
| 5. J207 Instrument Panel |
| 6. J248 Instrument Panel |
| 7. J263 Instrument Panel (TP3) |
| 8. J244 Instrument Panel |
| 9. J247 Instrument Panel |
| 10. X206 Instrument Panel Wiring Harness to Instrument Panel Wiring Harness X206 Instrument Panel Wiring Harness to Instrument Panel Wiring Harness |
| 11. JX200 Instrument Panel Wiring Harness JX200 Splice Pack |
| 12. JX250 Instrument Panel Wiring Harness JX250 Splice Pack |
| 13. X200 Steering Wheel Air Bag Coil Jumper Wiring Harness to Instrument Panel Wiring Harness X200 Steering Wheel Air Bag Coil Jumper Wiring Harness to Instrument Panel Wiring Harness |
| 14. X225 Accelerator Control Wiring Harness to Instrument Panel Wiring Harness X225 Accelerator Control Wiring Harness to Instrument Panel Wiring Harness |
| 15. J270 Instrument Panel (U2K) |
| 16. J250 Instrument Panel |
| 17. J249 Instrument Panel |
| 18. X221 Instrument Panel Wiring Harness to Antenna Wiring Harness X221 Instrument Panel Wiring Harness to Antenna Wiring Harness |
