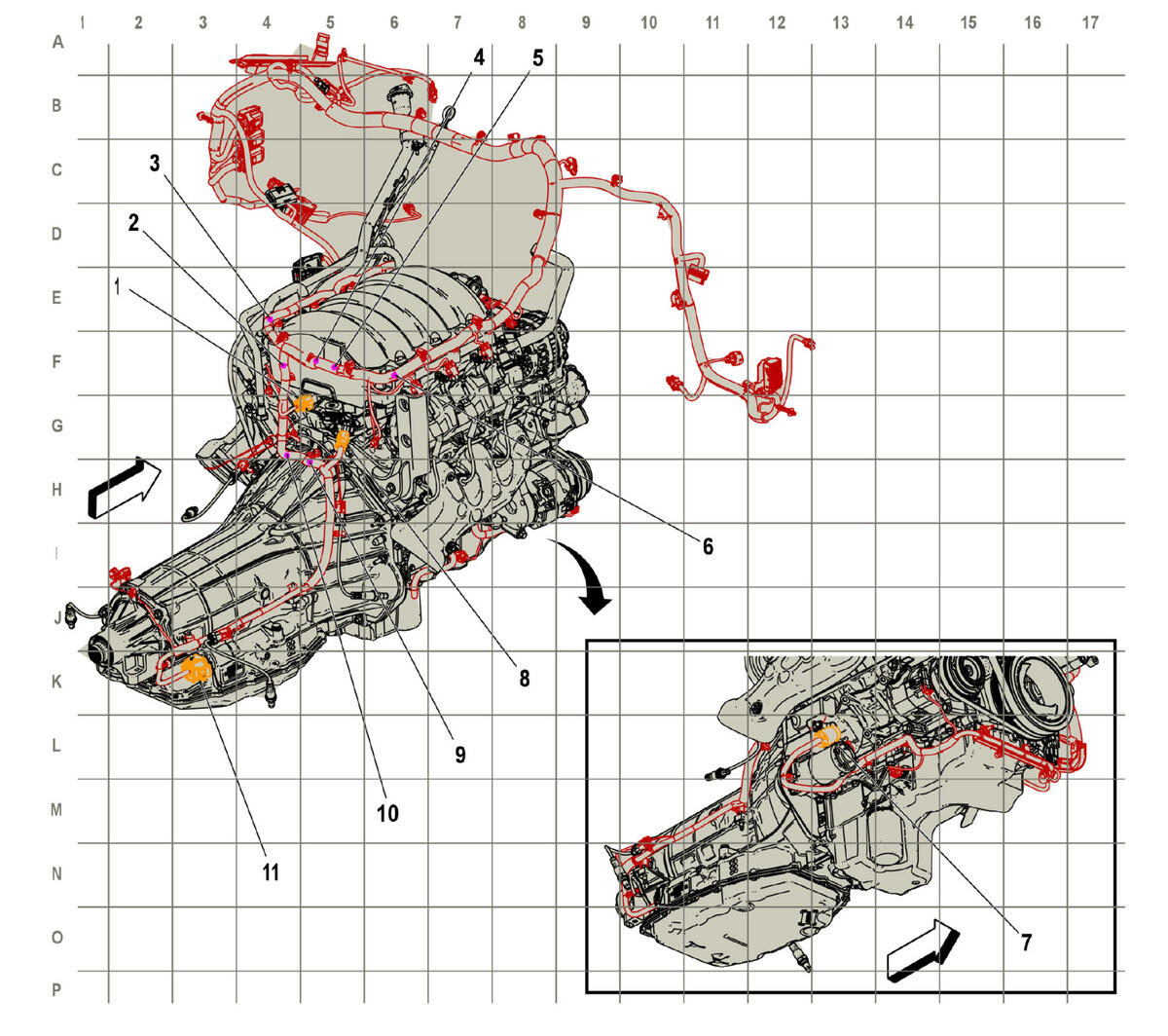

Engine Harness Routing - Rear (LV1)
WARNING: This page is about a different car, the 2023 GMC Savana 3500, 2023 GMC Savana 2500, 2023 Chevrolet Express 3500, and 2023 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Items |
|---|
| 1. X160 Engine Wiring Harness to Fuel Injector Wiring Harness X160 Engine Wiring Harness to Fuel Injector Wiring Harness (LV1) |
| 2. J143 Engine Wiring Harness |
| 3. J131 Engine Wiring Harness |
| 4. J170 Engine Wiring Harness (LV1) |
| 5. J171 Engine Wiring Harness (LV1) |
| 6. J102 Engine Wiring Harness |
| 7. X103 Engine Wiring Harness to Starter Motor Jumper Wiring Harness X103 Engine Wiring Harness to Starter Motor Jumper Wiring Harness |
| 8. X161 Engine Wiring Harness to Fuel Injector Wiring Harness X161 Engine Wiring Harness to Fuel Injector Wiring Harness (LV1) |
| 9. J130 Engine Wiring Harness |
| 10. J144 Engine Wiring Harness |
| 11. X175 Engine Wiring Harness to Automatic Transmission Wiring Harness (M5U) X175 Engine Wiring Harness to Automatic Transmission Wiring Harness (M5U) |
