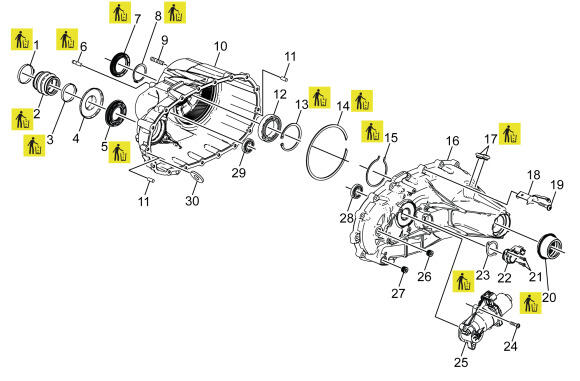

Case Half Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Transfer Case Front Output Shaft Boot Clamp |
| 2 | Transfer Case Front Output Shaft Boot |
| 3 | Transfer Case Front Output Shaft Boot Clamp |
| 4 | Transfer Case Front Output Shaft Oil Slinger |
| 5 | Transfer Case Front Output Shaft Seal |
| 6 | Transfer Case Vent |
| 7 | Transfer Case Input Shaft Seal |
| 8 | Transfer Case Input Shaft Bearing Outer Retaining Ring |
| 9 | Transfer Case Stud [6x] |
| 10 | Transfer Case Front Case Half |
| 11 | Transfer Case Half Locating Pin [2x] |
| 12 | Transfer Case Input Shaft Bearing |
| 13 | Transfer Case Input Shaft Inner Retaining Ring |
| 14 | Transfer Case High/Low Internal Gear Retaining Ring |
| 15 | Transfer Case Input Shaft Bearing Outer Retaining Ring |
| 16 | Transfer Case Rear Case Half |
| 17 | Transfer Case Access Hole Plug [2x] |
| 18 | Transfer Case Bracket |
| 19 | Transfer Case Half Bolt [17x] |
| 20 | Transfer Case Rear Output Shaft Seal |
| 21 | Transfer Case Two/Four Wheel Drive Actuator Position Sensor Bolt [2x] |
| 22 | Transfer Case Two/Four Wheel Drive Actuator Position Sensor |
| 23 | Transfer Case Two/Four Wheel Drive Actuator Position Sensor Gasket |
| 24 | Transfer Case Two/Four Wheel Drive Actuator Bolt/Screw [4x] |
| 25 | Transfer Case Two/Four Wheel Drive Actuator |
| 26 | Transfer Case Oil Drain Plug |
| 27 | Transfer Case Oil Fill Plug |
| 28 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing |
| 29 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing |
| 30 | Transfer Case Chip Collector Magnet |
