Removal Procedure
Remove the left body hinge pillar garnish molding (1). Body Hinge Pillar Garnish Molding Replacement
Remove the left windshield garnish molding (2). Windshield Garnish Molding Replacement
Remove the left instrument panel trim pad radio speaker opening cover (1). Instrument Panel Trim Pad Radio Speaker Opening Cover Replacement
Remove the left radio front speaker grille molding (2). Radio Front Speaker Grille Molding Replacement

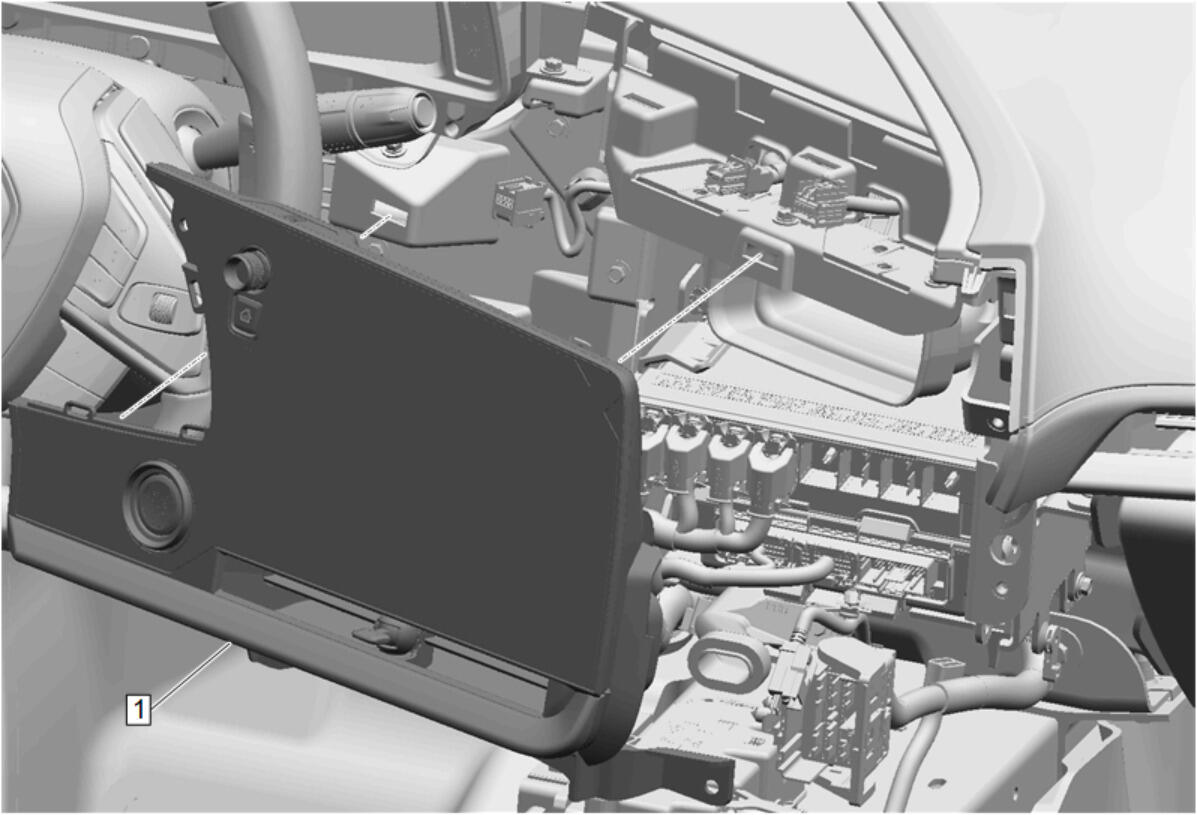

Remove the left instrument panel outer trim cover (1). Instrument Panel Outer Trim Cover Replacement
Instrument Panel Accessory Bezel (2) - Remove - Instrument Panel Accessory Bezel Replacement
Instrument Panel Instrument Cluster Hood (1) - Remove - Instrument Panel Instrument Cluster Hood Replacement
Instrument Panel Cluster Trim Plate (1) - Remove - Instrument Panel Cluster Trim Plate Replacement
Instrument Panel Bolt Cover (1) - Remove - Instrument Panel Bolt Cover Replacement
Loosen the top half of the radio (1). Radio Control Replacement

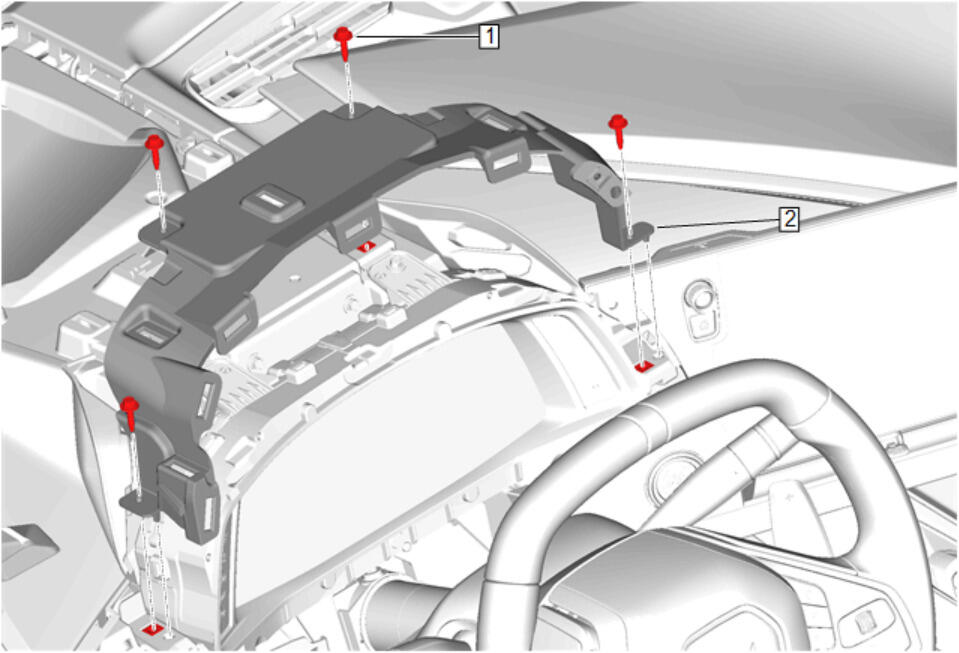

Instrument Panel Cluster Lower Trim Plate Bolt (1) - Remove [4x]
- Instrument Panel Cluster Upper Trim Plate (2) - Remove
