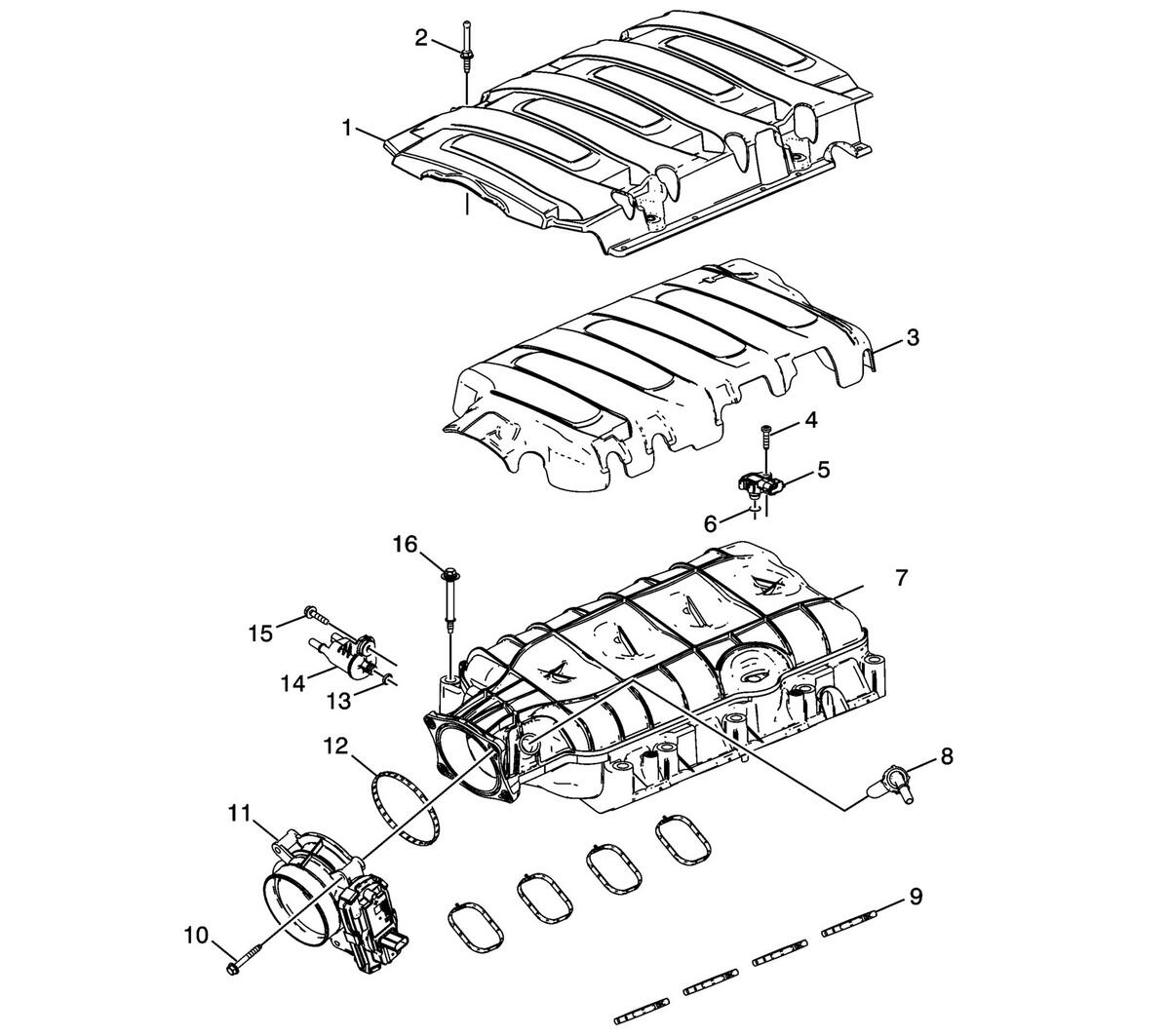

Intake Manifold and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Intake Manifold Cover Assembly |
| 2 | Intake Manifold Cover Stud |
| 3 | Intake Manifold Cover Insulator |
| 4 | MAP Sensor Bolt |
| 5 | MAP Sensor |
| 6 | MAP Sensor Seal |
| 7 | Intake Manifold Assembly |
| 8 | PCV Fitting |
| 9 | Intake Manifold Gasket |
| 10 | Throttle Body Bolt |
| 11 | Throttle Body Assembly |
| 12 | Throttle Body Gasket |
| 13 | EVAP Emission Canister Purge Valve Seal |
| 14 | EVAP Emission Canister Purge Valve |
| 15 | EVAP Emission Canister Purge Valve Bolt |
| 16 | Intake Manifold Bolt |
