Camshaft Position Sensor Harness, Camshaft Position Sensor and Camshaft Actuator Magnet Removal
WARNING: This page is about a different variant/trim than selected.

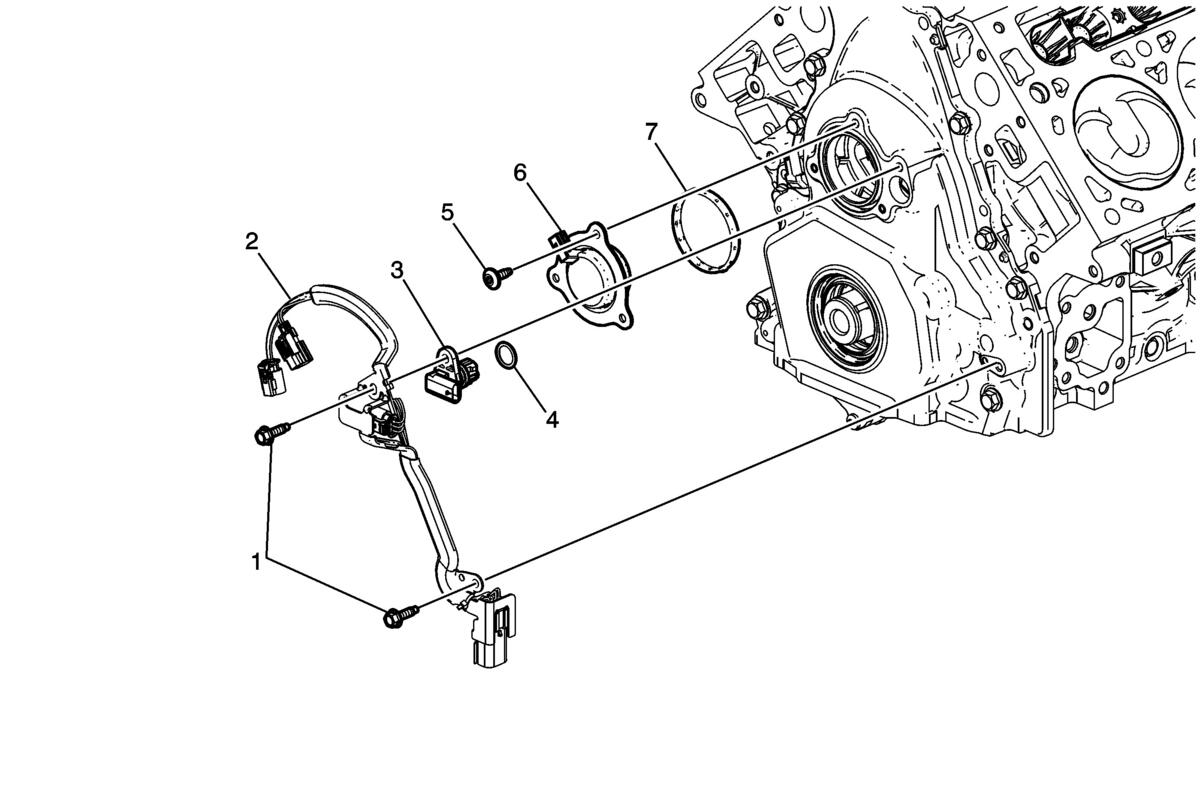

Fig 1: Exploded View Of Camshaft Position Sensor Harness, Camshaft Position Sensor And Camshaft Actuator Magnet Removal Components
Camshaft Position Sensor Harness, Camshaft Position Sensor and Camshaft Actuator Magnet Removal
| Callout | Component Name |
|---|---|
| 1 | Camshaft Position Sensor Harness Bolts |
| 2 | Camshaft Position Sensor Harness |
| 3 | Camshaft Position Sensor |
| 4 | Camshaft Position Sensor Seal
NOTE:
Discard seal, it is not reusable. Refer to Replacing Engine Gaskets . |
| 5 | Camshaft Position Actuator Magnet Bolt [3x] |
| 6 | Camshaft Position Actuator Magnet |
| 7 | Camshaft Position Actuator Magnet Gasket
NOTE:
Discard gasket, it is not reusable. |
