Single Use Fasteners and Components
WARNING: This page is about a different variant/trim than selected.
- Engine Coolant Thermostat Housing Gasket
- Water Pump Gasket

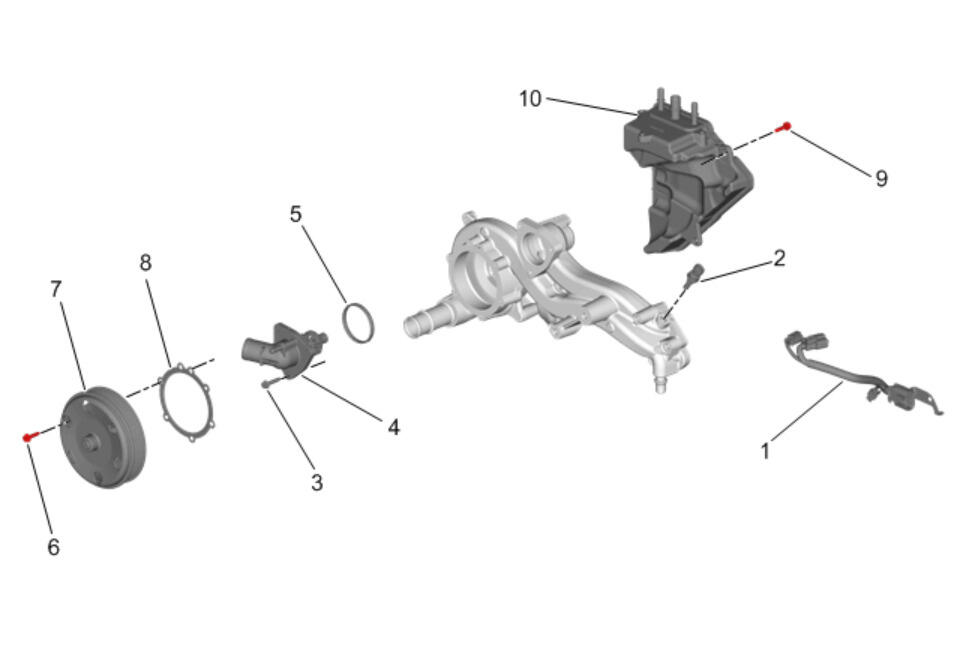

| Callout | Component Name |
|---|---|
| 1 | Jumper Harness |
| 2 | Engine Coolant Temperature Sensor |
| 3 | Water Pump Outlet Bolts (Qty: 3) |
| 4 | Water Pump Outlet Assembly (with Thermostat) |
| 5 | Engine Coolant Thermostat Housing Gasket
NOTE:
Discard gasket, it is not reusable. |
| 6 | Water Pump Assembly Bolts (Qty: 6) |
| 7 | Water Pump Assembly |
| 8 | Water Pump Gasket
NOTE:
Discard gasket, it is not reusable. |
| 9 | Positive Crankcase Ventilation Oil Separator Bolt (Qty: 3) |
| 10 | Positive Crankcase Ventilation Oil Separator |
