Knock Sensor Shield, Knock Sensor, and Engine Block Oil Gallery Plug Installation
WARNING: This page is about a different variant/trim than selected.

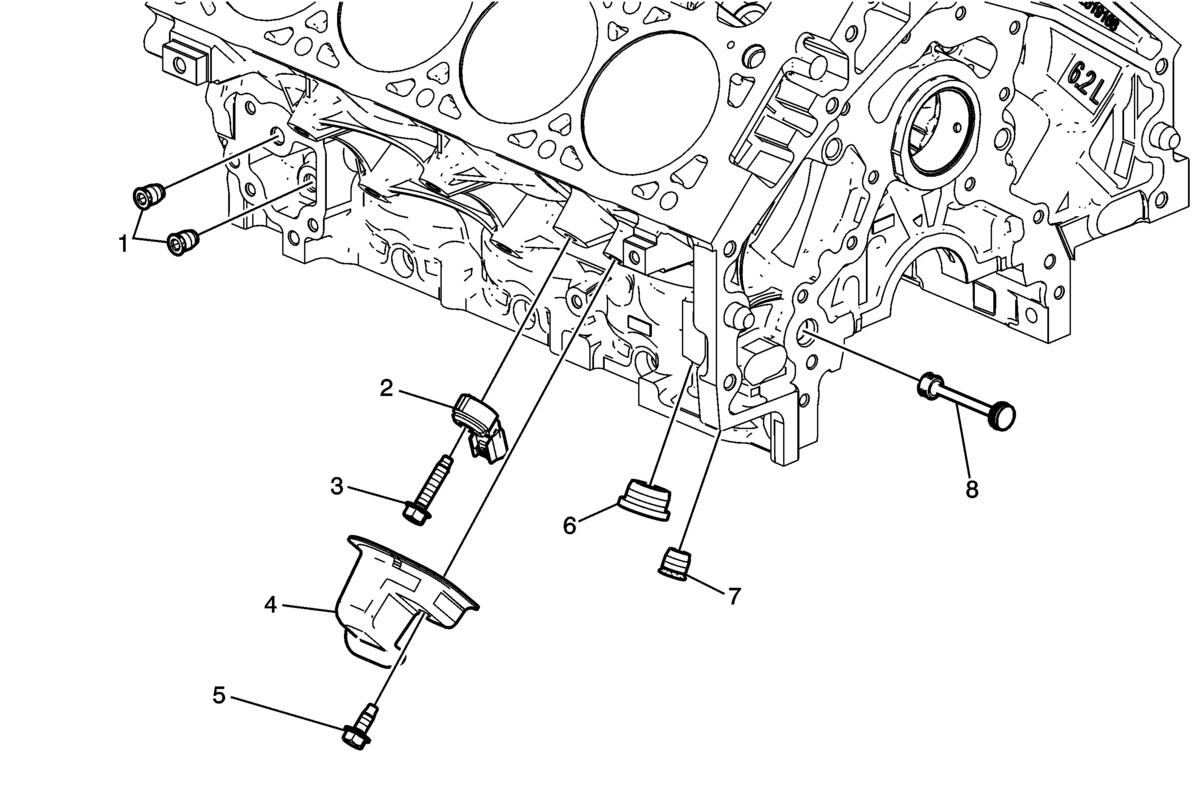

Fig 1: Exploded View Of Knock Sensor Shield, Knock Sensor And Engine Block Oil Gallery Plug Installation Components
Knock Sensor Shield, Knock Sensor, and Engine Block Oil Gallery Plug Installation
| Callout | Component Name |
|---|---|
| 1 | Engine Block Oil Gallery Plug
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |
| 2 | Knock Sensor Assembly |
| 3 | Knock Sensor Bolt Tighten 25 N.m (18 lb ft) |
| 4 | Knock Sensor Shield |
| 5 | Knock Sensor Shield Bolt Tighten 25 N.m (18 lb ft) |
| 6 | Engine Block Plug Tighten 60 N.m (44 lb ft) |
| 7 | Engine Block Plug Tighten 30 N.m (22 lb ft) |
| 8 | Engine Block Plug |
