Crankshaft Position Sensor, Engine Block Plug, Knock Sensor, and Piston Oil Nozzle Installation
WARNING: This page is about a different variant/trim than selected.

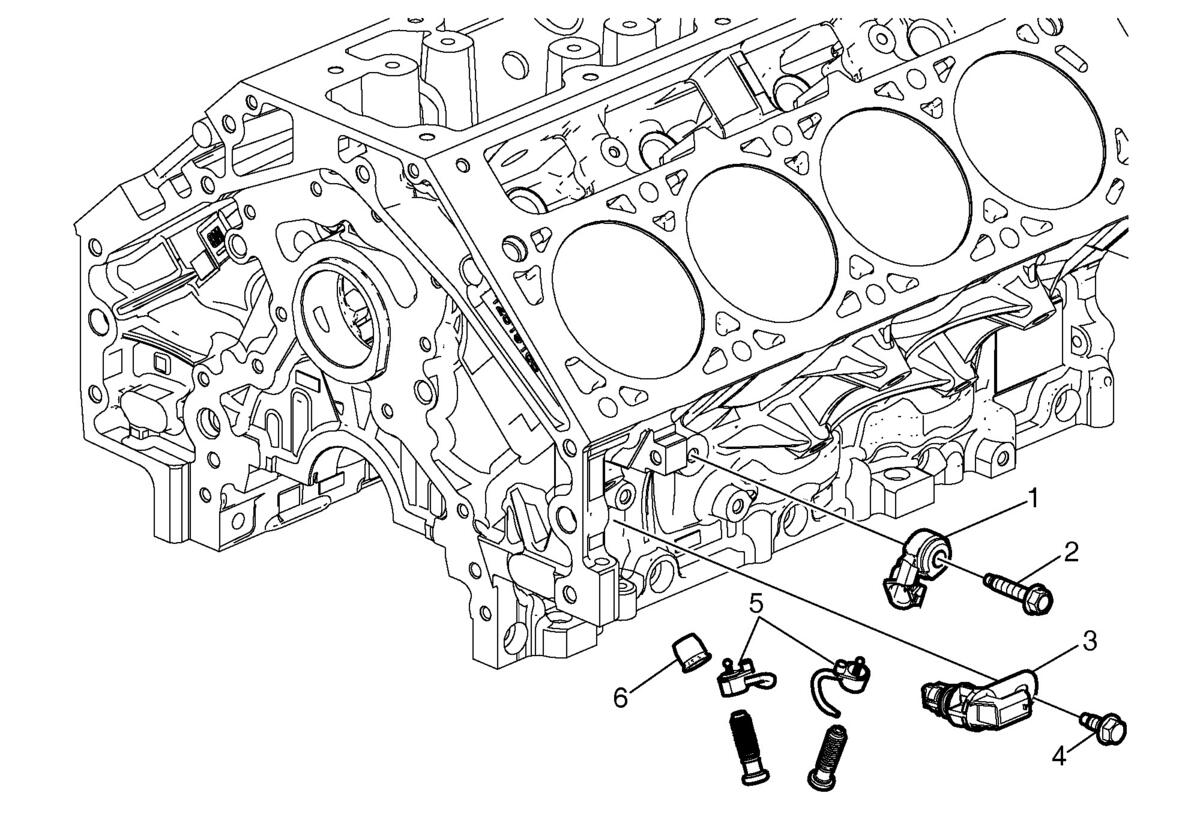

Fig 1: Exploded View Of Crankshaft Position Sensor, Engine Block Plug, Knock Sensor And Piston Oil Nozzle Installation Components
Crankshaft Position Sensor, Engine Block Plug, Knock Sensor, and Piston Oil Nozzle Installation
| Callout | Component Name |
|---|---|
| 1 | Knock Sensor Assembly |
| 2 | Knock Sensor Bolt Tighten 25 N.m (18 lb ft) |
| 3 | Crankshaft Position Sensor |
| 4 | Crankshaft Position Sensor Bolt Tighten 25 N.m (18 lb ft) |
| 5 | Piston Oil Nozzle Assembly Tighten 20 N.m (15 lb ft) |
| 6 | Engine Block Plug Tighten 30 N.m (22 lb ft) |
