Removal Procedure
WARNING: This page is about a different variant/trim than selected.
- Oil Level Indicator Tube - Remove - Oil Level Indicator Tube Replacement (LT1) , or Oil Level Indicator Tube Replacement (LT4)
- Positive Crankcase Ventilation Oil Separator Drain Pipe @ Oil Pan - Disconnect - Positive Crankcase Ventilation Oil Separator Drain Pipe Replacement
- Drivetrain and Front Suspension Cradle - Remove - Drivetrain and Front Suspension Cradle Replacement (LT1, LT4)
- Engine Mount Bracket-Left Side - Remove - Engine Mount Bracket Replacement - Right Side
- Engine Mount Bracket-Right Side - Remove - Engine Mount Bracket Replacement - Left Side

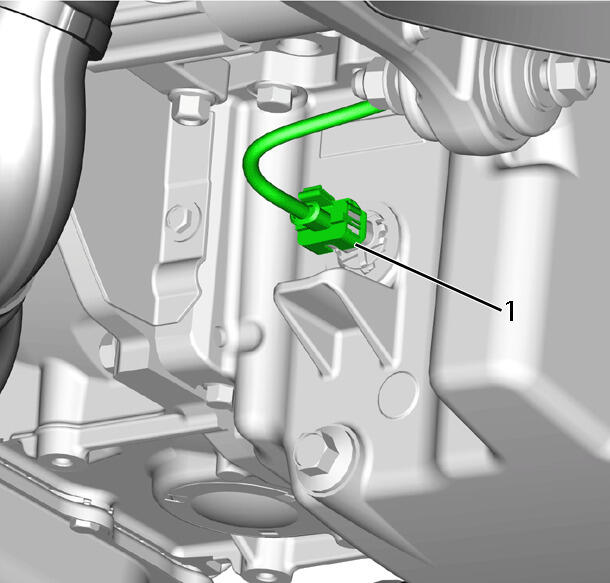

Disconnect the Engine Coolant Temperature Sensor (1) - Disconnect
- Oil Filter - Remove - Engine Oil and Oil Filter Replacement

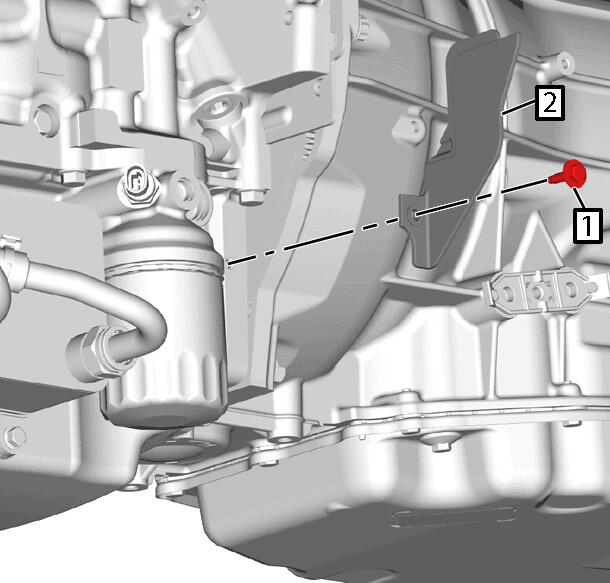

Transmission Converter Cover-Left Side (2) - Remove - Transmission Converter Cover Replacement (Left Side)
- Starter - Remove - Starter Replacement (LT1, LT4)
- Engine Oil Cooler - Remove - Engine Oil Cooler Replacement (LT1, LT4)

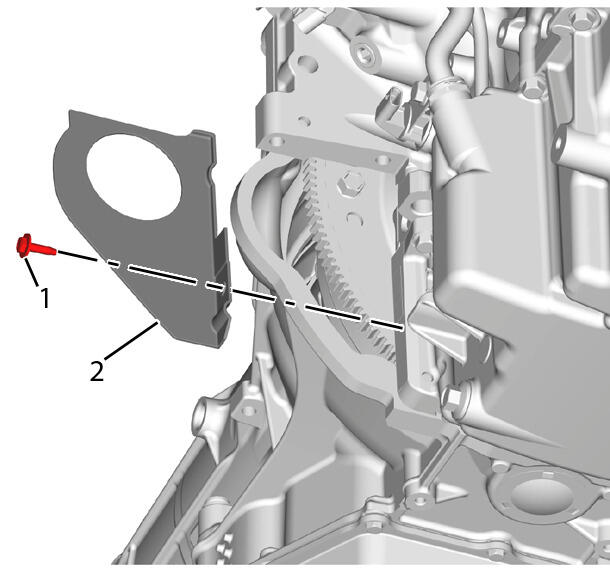

Transmission Converter Cover-Right Side (2) - Remove - Transmission Converter Cover Replacement (Right Side)

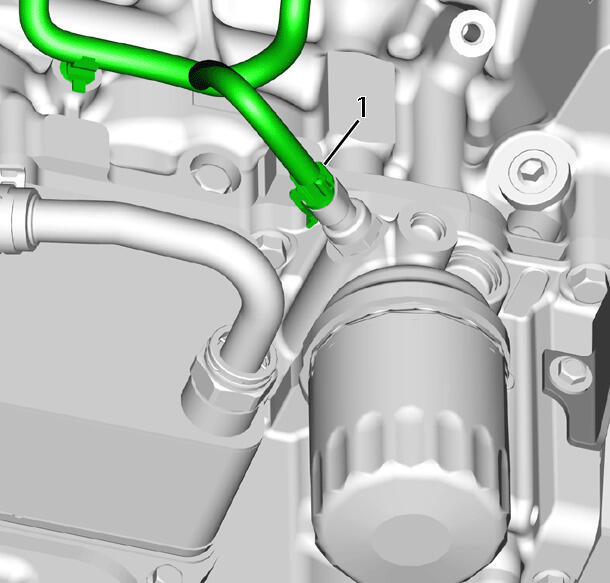

Engine Oil Level Sensor (2) - Disconnect
Remove the transmission bolts. (1, 2)

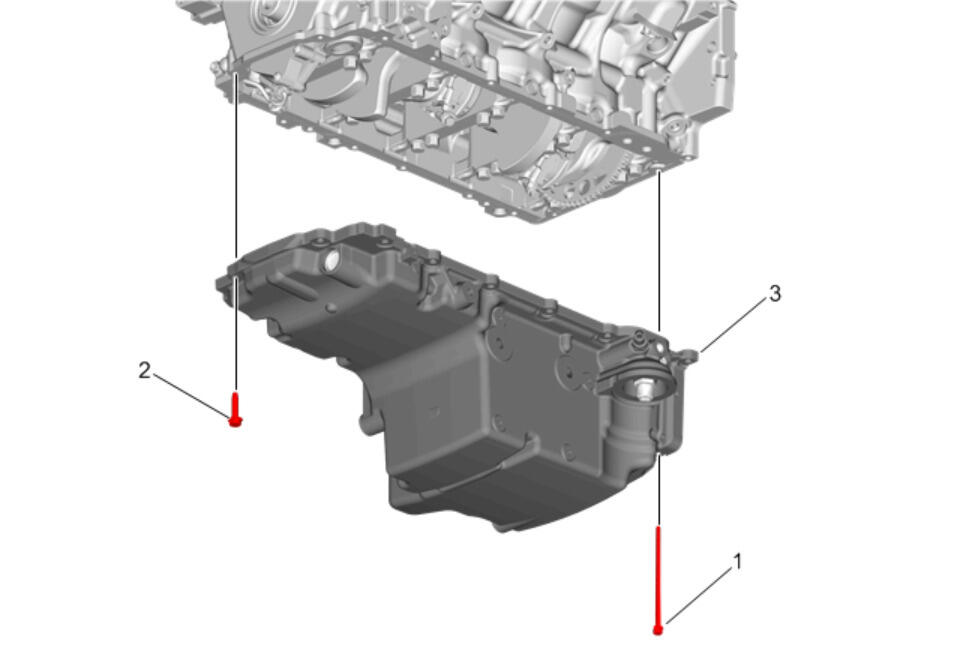

Oil pan bolts (1) - Remove [2x]
- Oil Pan Bolt (2) - Remove [14x]
- Remove the oil pan (3) from the engine block.
- Disassemble the oil pan as necessary. Oil Pan Disassemble
- Oil Pan - Clean and inspect - Oil Pan Cleaning and Inspection
NOTE:
It is not necessary to remove the transverse spring or steering gear intermediate shaft from the cradle.
NOTE:
It is not necessary to remove the stabilizer shaft, only to disconnect the links.
