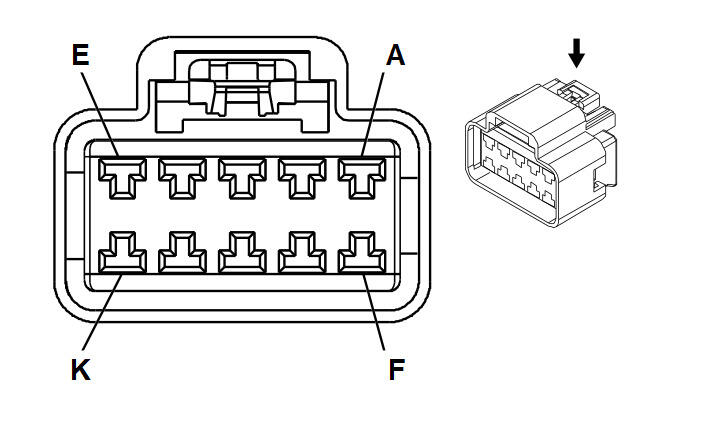

S64D Seat Adjuster Switch - Driver
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not required | J-35616-4A (PU) | No Tool Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A | 2 0.35 |
GN / BN GN / BN |
286 1518 |
Driver Seat Front Vertical Motor Up Control Seat Front Vertical Up Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| B | 2 | BK | 750 | Ground | I | - |
| C | 2 0.35 |
GY / GN GY / GN |
284 1523 |
Driver Seat Horizontal Motor Rearward Control Seat Horizontal Rearward Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| D | 2 0.35 |
YE / BU YE / BN |
285 1522 |
Driver Seat Horizontal Motor Forward Control Seat Horizontal Forward Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| E | 2 0.75 |
RD / YE BK |
5040 750 |
Battery Positive Voltage Ground |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| F | 2 0.35 |
YE YE |
282 1519 |
Driver Seat Rear Vertical Motor Up Control Seat Rear Vertical Up Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| G | 2 0.35 |
BU / YE GN / GY |
277 1270 |
Driver Seat Recline Motor Rearward Control Seat Recline Rearward Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| H | 2 0.35 |
GN / YE GY / BK |
276 1269 |
Driver Seat Recline Motor Forward Control Seat Recline Forward Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| J | 2 0.35 |
GY / BU YE / BU |
283 1521 |
Driver Seat Rear Vertical Motor Down Control Seat Rear Vertical Down Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
| K | 2 0.35 |
BU / VT BU / VT |
287 1520 |
Driver Seat Front Vertical Motor Down Control Seat Front Vertical Down Switch Signal |
I I |
A2X- (A45/AAB) A2X+ (A45/AAB) |
