Section 2 (Automatic Transmission - VT40 (MRG) - Description And Operation)
>>
Description and Operation
>>
Fluid Passages
>>
Automatic Transmission Fluid Pump Body - Automatic Transmission Fluid Pump Side
Automatic Transmission Fluid Pump Body - Automatic Transmission Fluid Pump Side
WARNING:
This page is about a different variant/trim than selected.

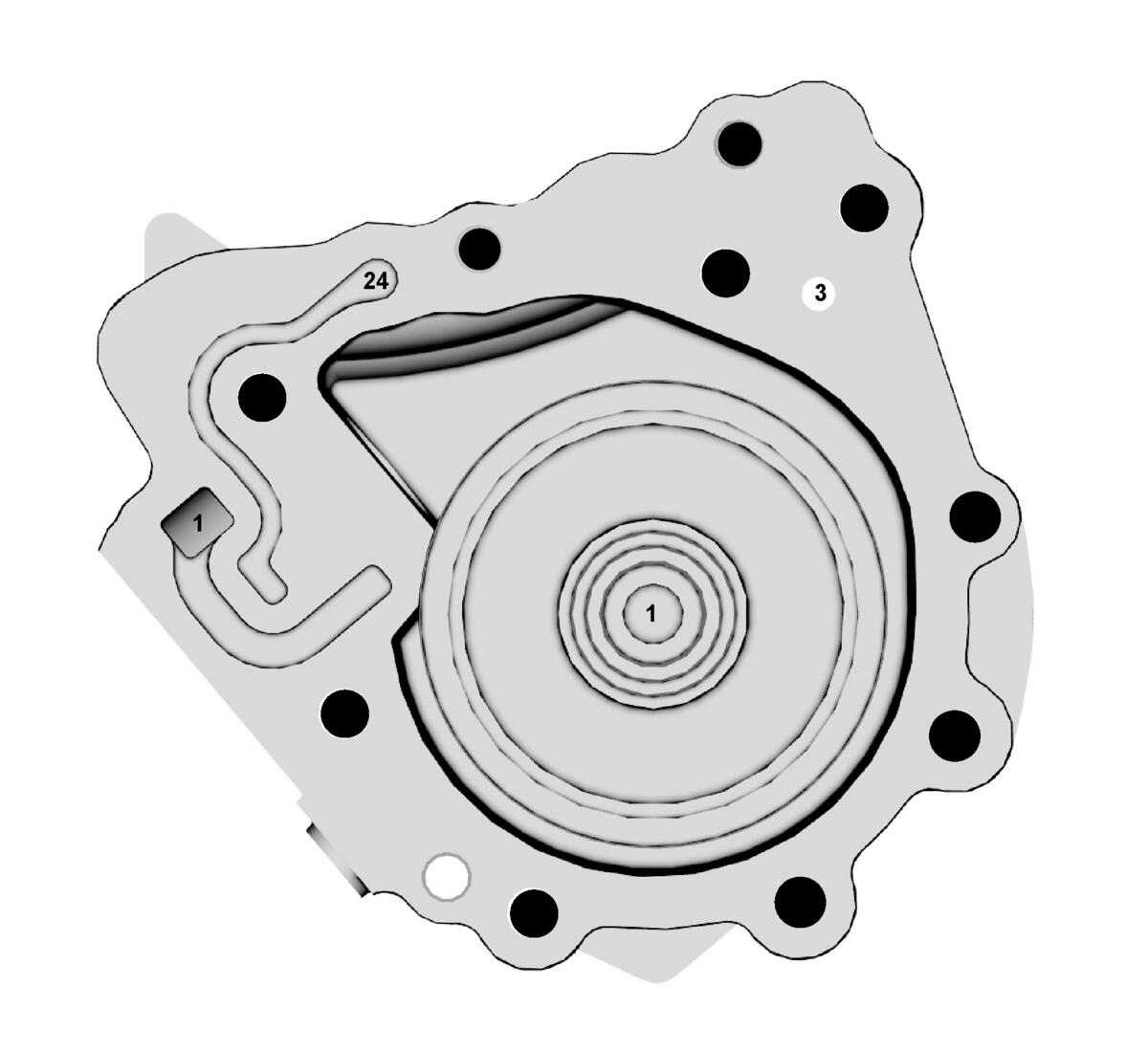

Fig 1: Identifying Automatic Transmission Fluid Pump Body Fluid Passages - Automatic Transmission Fluid Pump Side
Courtesy of GENERAL MOTORS COMPANY
Callout
Component Name
1
Suction
3
Line
24
Binary VFS Signal
