Reverse Clutch Plate and Reverse Clutch Piston Removal
WARNING: This page is about a different variant/trim than selected.

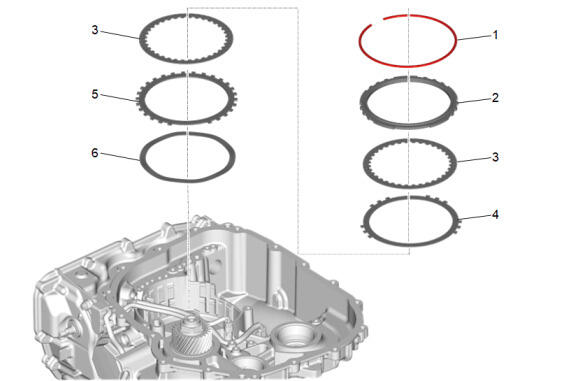

Reverse Clutch Plate Removal
| Callout | Component Name |
|---|---|
| 1 | Reverse Clutch Backing Plate Retaining Ring |
| 2 | Reverse Clutch Backing Plate |
| 3 | Reverse Clutch Plate (Friction) [2x] |
| 4 | Reverse Clutch Plate |
| 5 | Reverse Clutch Apply Plate |
| 6 | Reverse Clutch Plate (Waved) |

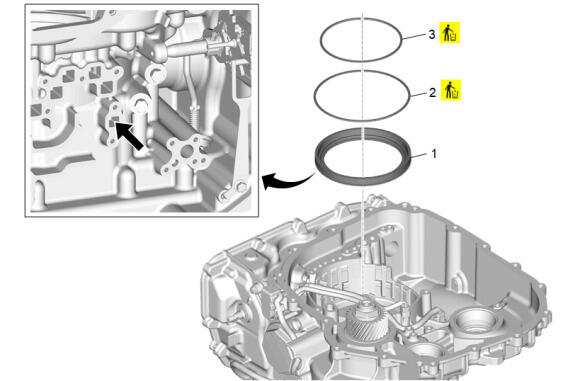

Reverse Clutch Piston Removal
| Callout | Component Name |
|---|---|
| 1 | Reverse Clutch Piston Procedure Use compressed air in location indicated to remove the piston. Inspect the piston seals for damage and/or wear. |
| 2 | Reverse Clutch Piston Outer Seal Procedure Remove and DISCARD the seal. |
| 3 | Reverse Clutch Piston Inner Seal Procedure Remove and DISCARD the seal. |
