Installation Procedure

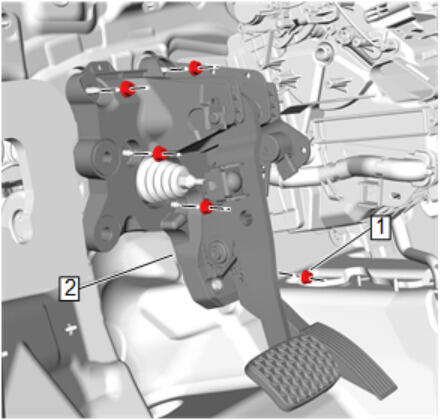

Brake and Accelerator Pedal Assembly (2) Install
- Wiring Harness Retainer @ Brake and Accelerator Pedal Assembly - Secure
- Brake and Accelerator Pedal Bracket Nut (1) Install and tighten [5x] 22 N.m (16 lb ft)

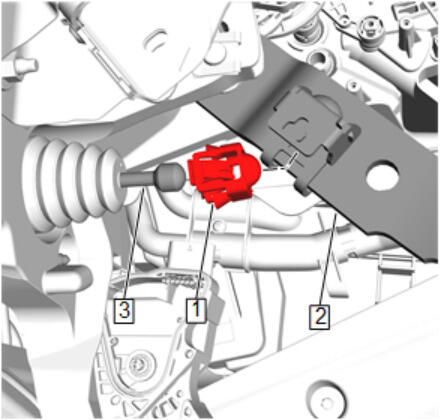

Brake Pedal Push Rod Retainer (1) @ Brake Pedal Push Rod (3) - Install NEW
- Brake Pedal Push Rod (3) @ Brake Pedal (2) - Connect
- Wiring Harness Retainer @ Brake and Accelerator Pedal Bracket - Install [3x]

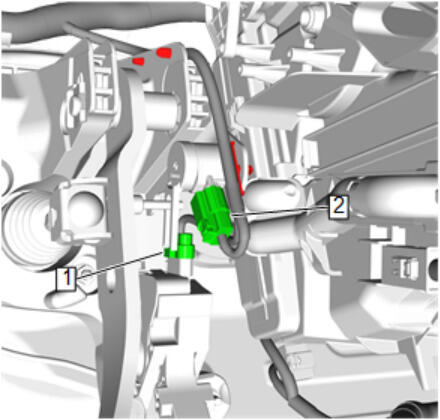

Electrical Connector (2) @ Brake Pedal Position Sensor - Connect
- Electrical Connector (1) @ Accelerator Pedal Position Sensor - Connect

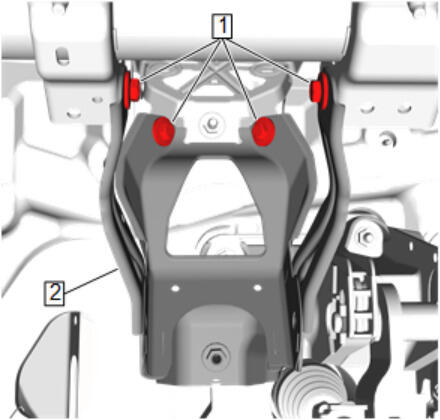

Steering Column Bracket (2) @ Instrument Panel Tie Bar - Install
- Wiring Harness Retainer @ Steering Column Bracket - Secure
- Instrument Panel Tie Bar Bolt (1) - Install and tighten [4x] 22 N.m (16 lb ft)
- Steering Column - Install - Steering Column Replacement

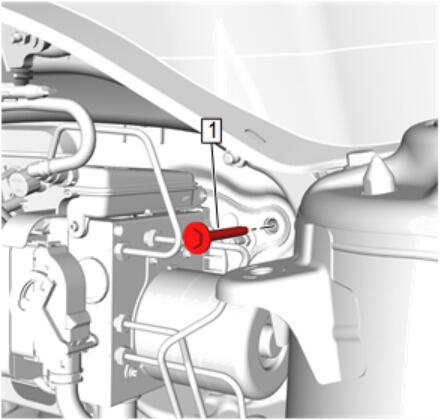

Instrument Panel Tie Bar Bolt (1) - Install and tighten [4x] 22 N.m (16 lb ft)
- Battery Tray - Install - Battery Tray Replacement
