Installation Procedure
Instrument Panel Upper Trim Panel (1) - Install
- Align The Plenum Bracket And Locator Pins Before Securing The Instrument Panel Upper Trim Panel Retainer Clips.

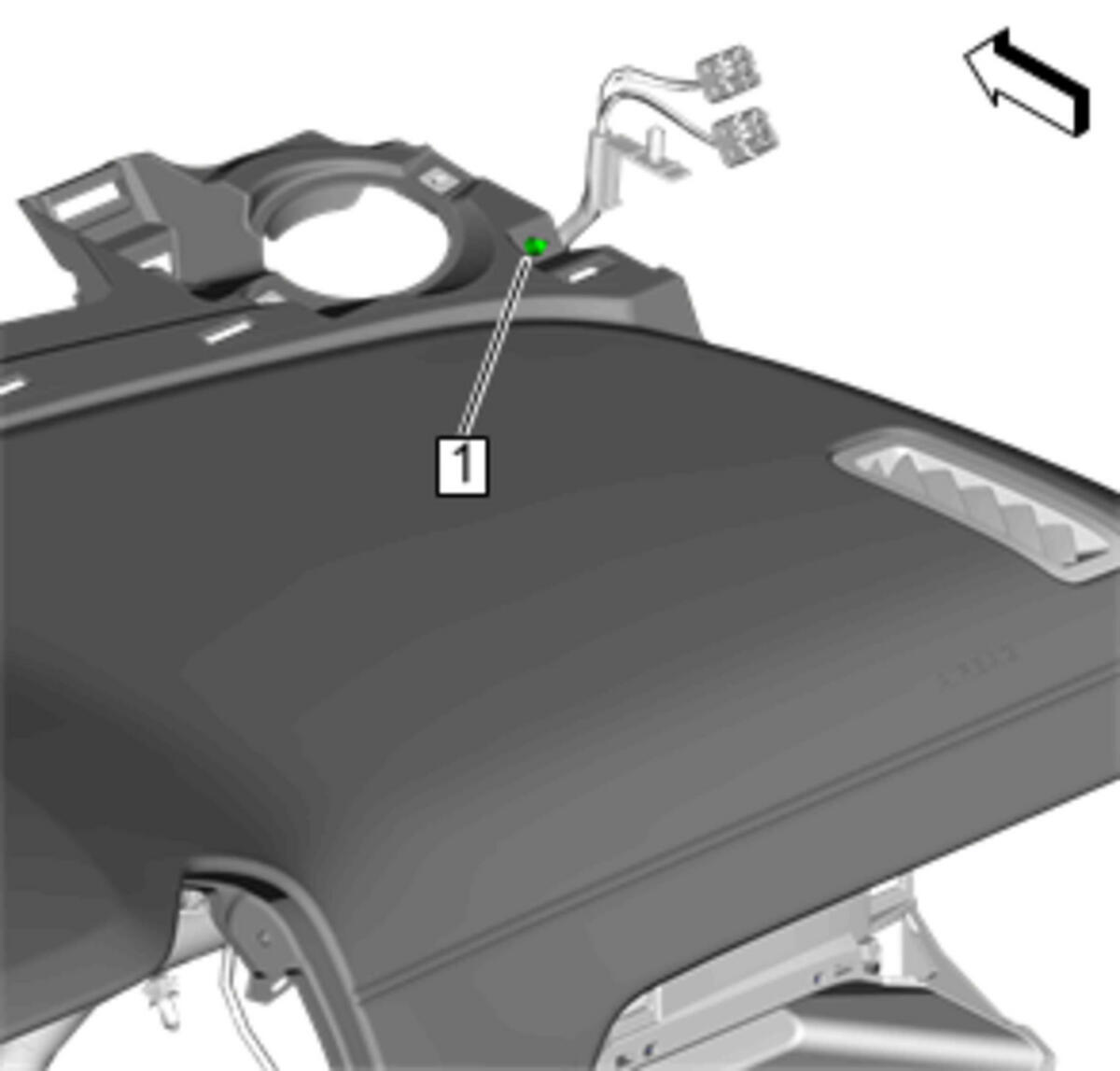

Connect The Instrument Panel Wiring Harness Retainer (1) To The Instrument Panel Upper Trim Panel.

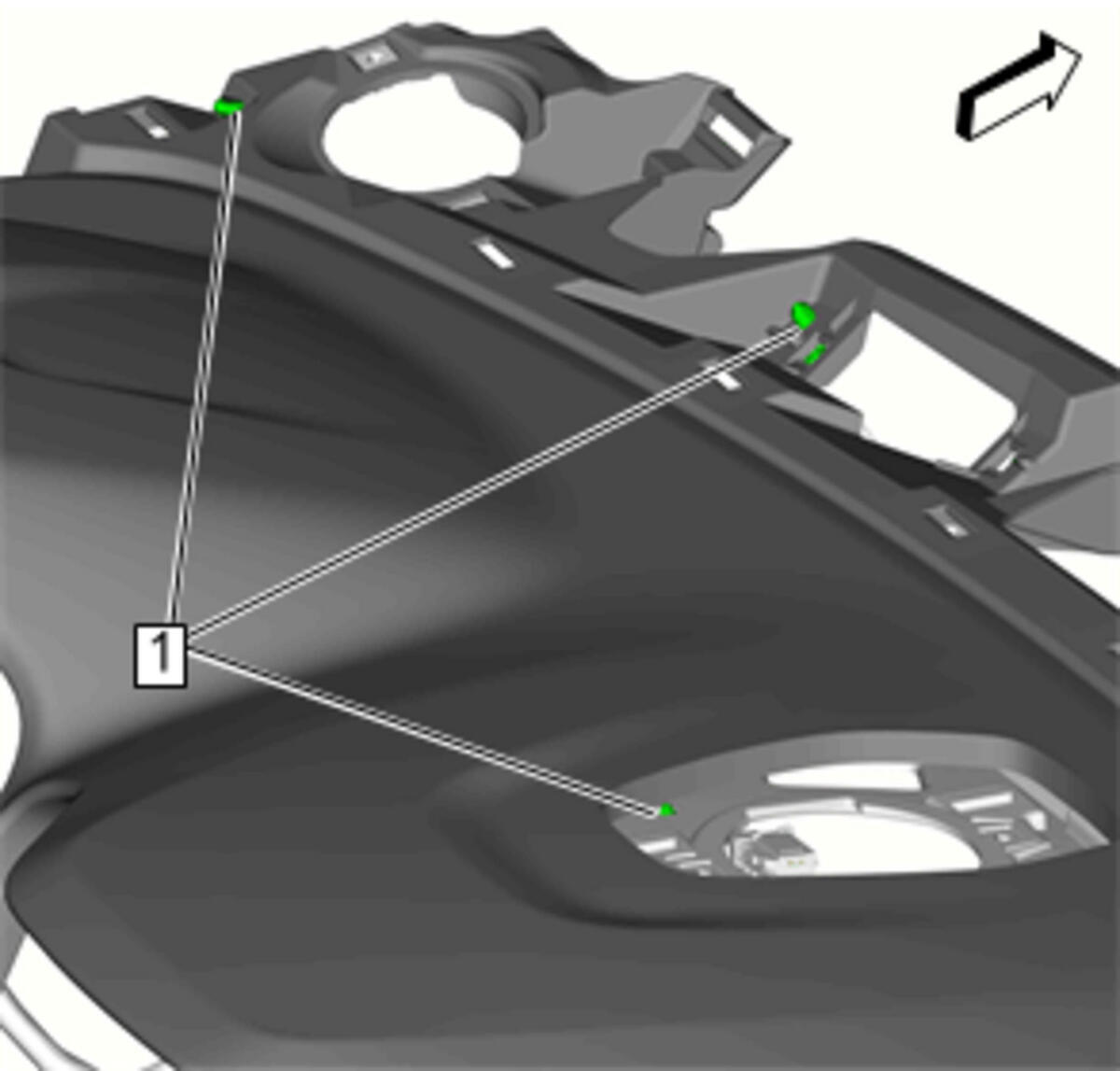

Connect The Instrument Panel Wiring Harness Retainers (1) To The Instrument Panel Upper Trim Panel.

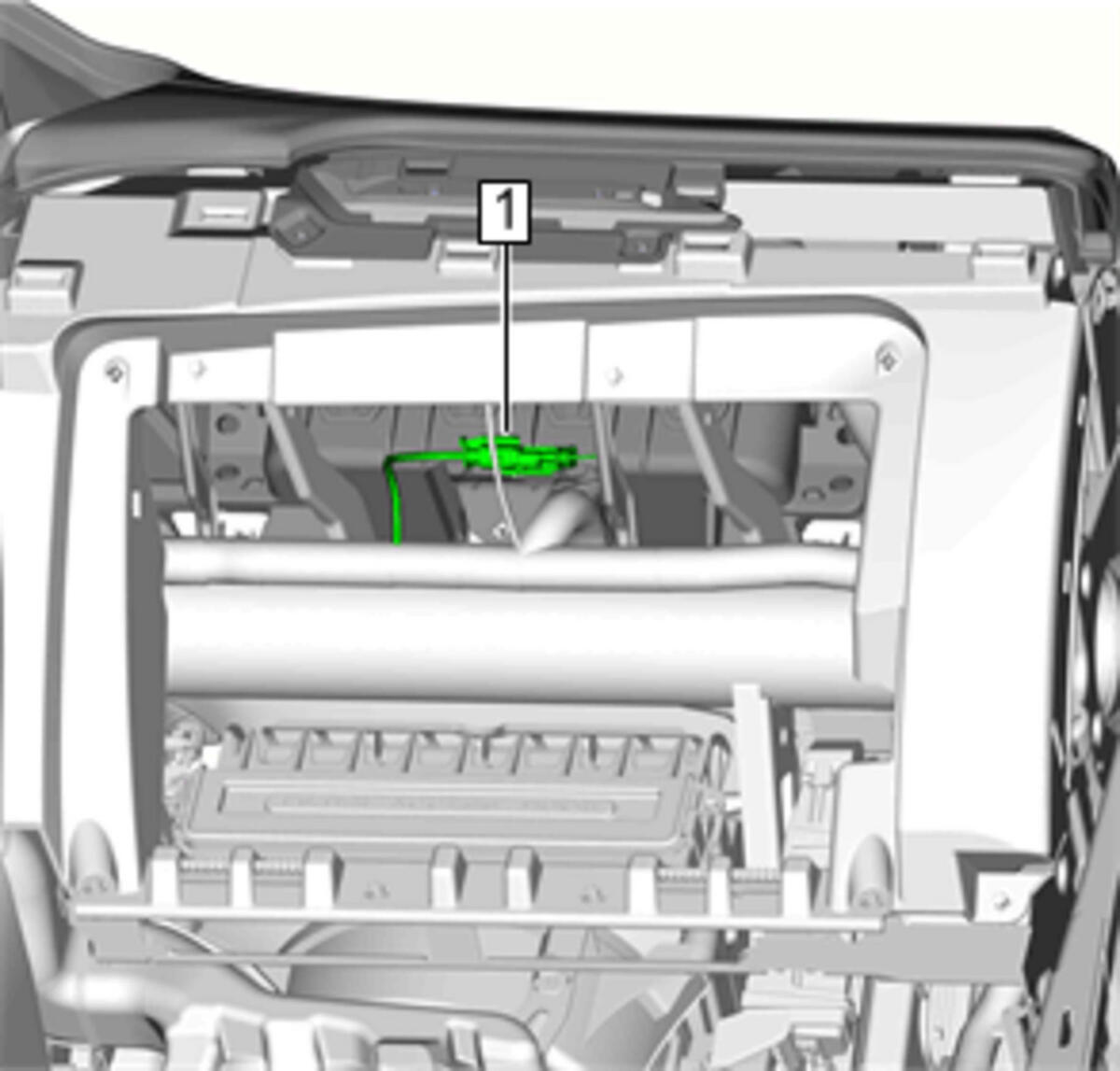

Connect The Airbag Electrical Connector To The Instrument Panel Wiring Harness (1).
- CAUTION:
Refer To Fastener Caution .

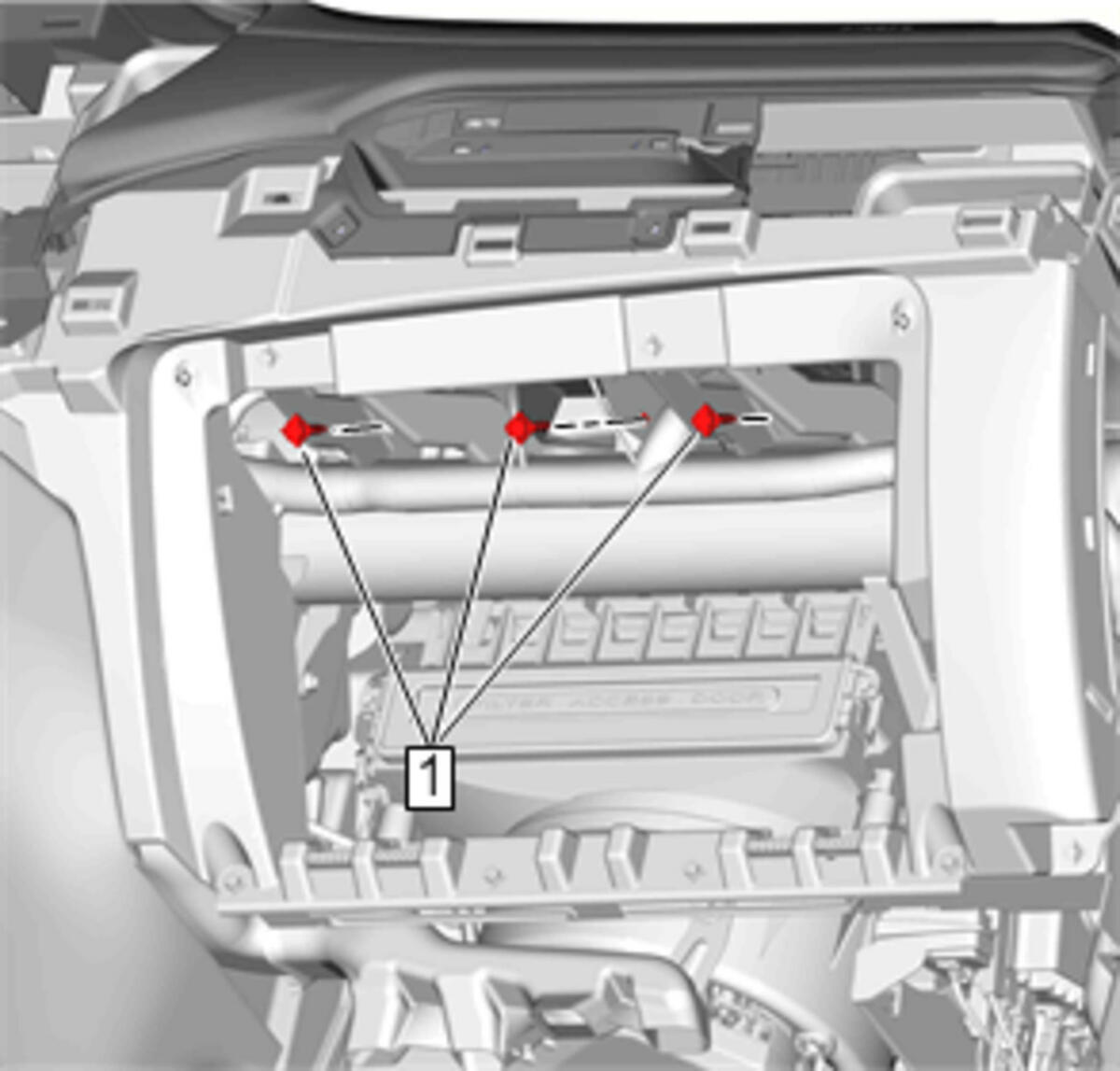

Instrument Panel Airbag Bolt (1) - Install And Tighten [ 3X ] 9 N.m (80 lb/in)

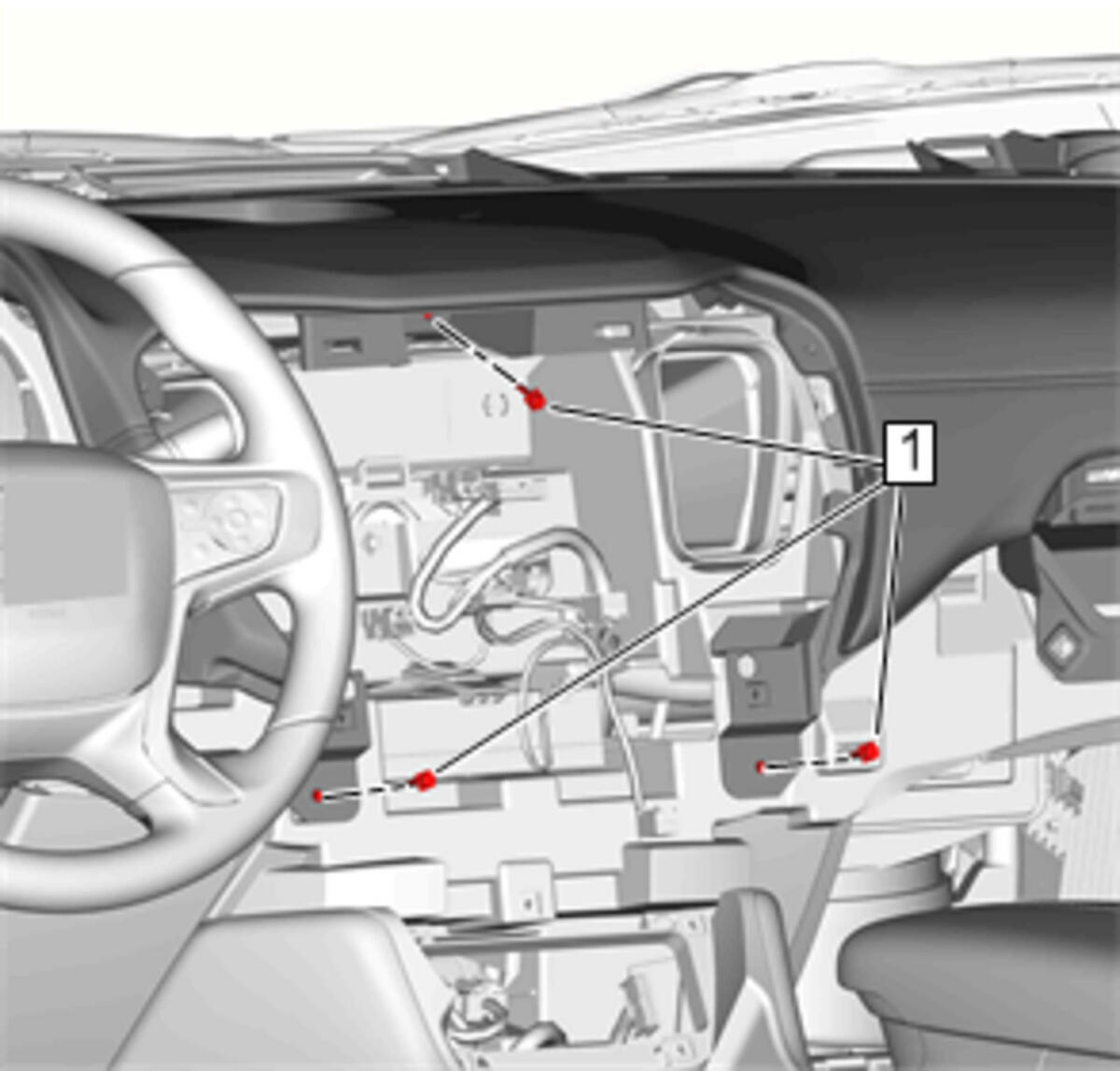

Instrument Panel Bolt (1) - Install And Tighten [ 3X ] 2.5 N.m (22 lb/in)

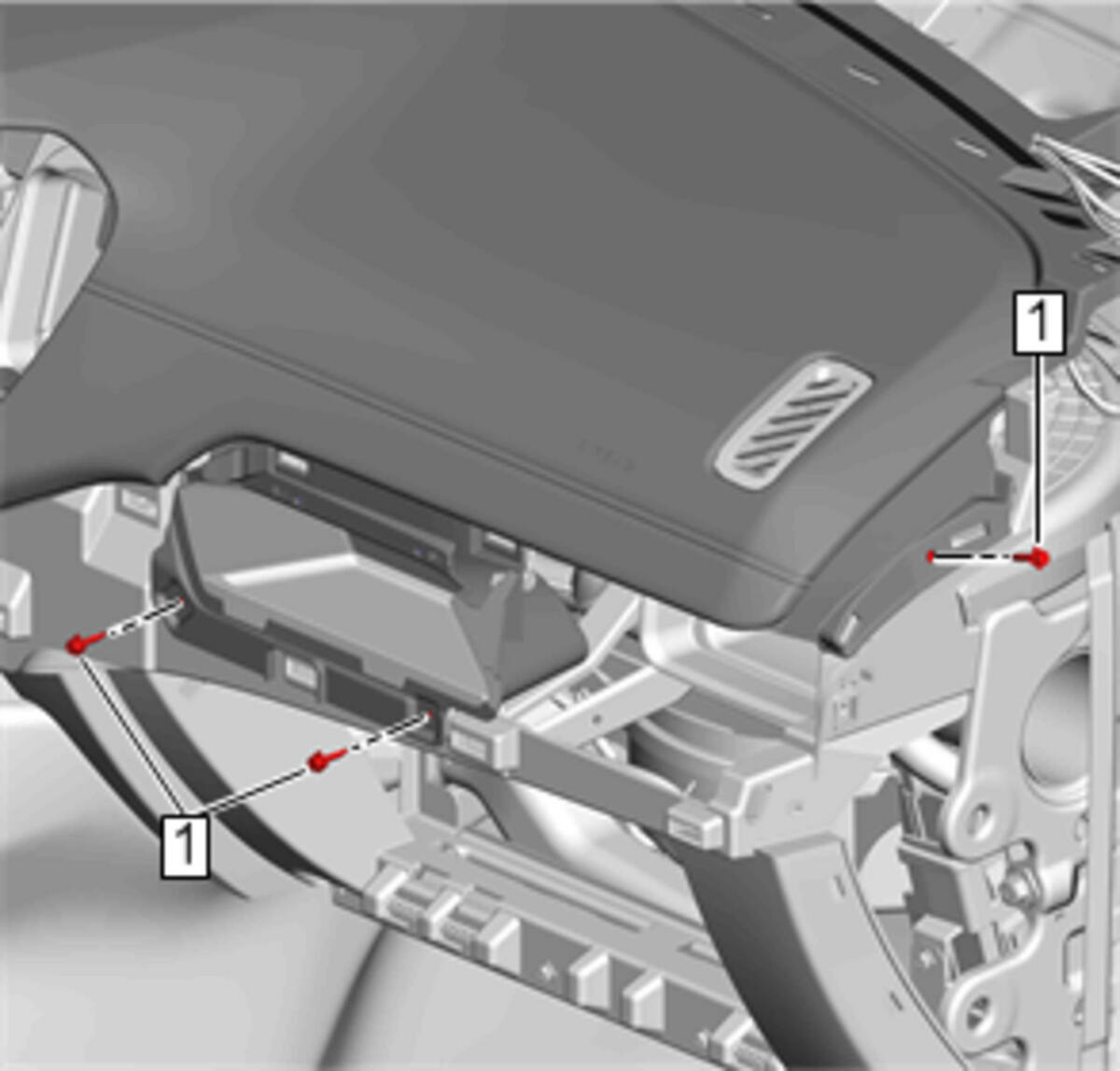

Instrument Panel Bolt (1) - Install And Tighten [ 3X ] 2.5 N.m (22 lb/in)

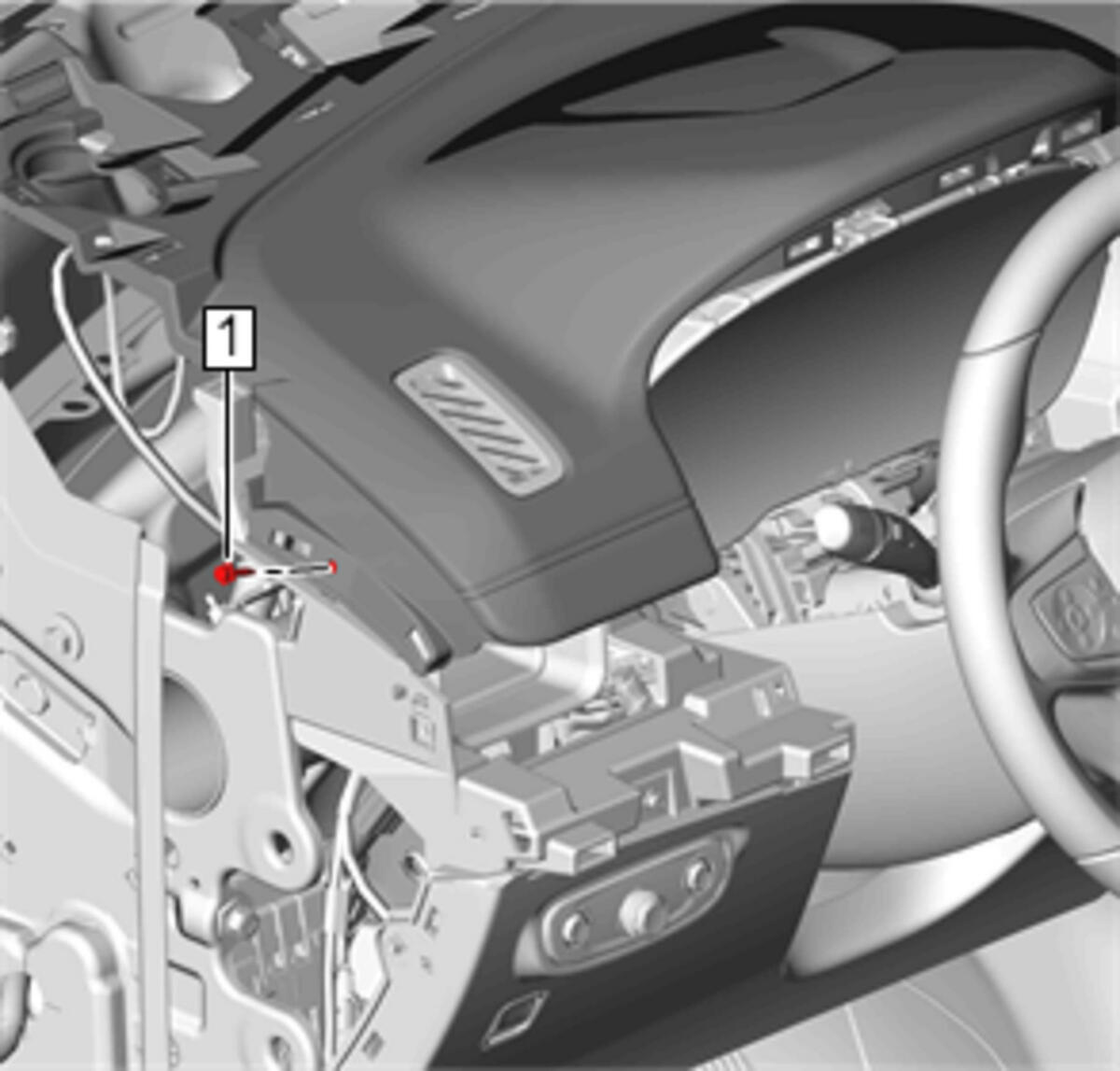

Instrument Panel Bolt (1) - Install And Tighten 2.5 N.m (22 lb/in)
Instrument Panel Compartment Door (1) - Install - Instrument Panel Compartment Door Replacement (Terrain)
Instrument Panel Light Conductor Lamp (1) - Install - Instrument Panel Light Conductor Lamp Replacement (GMC)
Forward Collision Alert Display (2) - Install - Forward Collision Alert Display Replacement (Terrain)
Instrument Panel Extension (1) - Install - Instrument Panel Extension Replacement (Terrain)
Instrument Panel Cluster Trim Plate (1) - Install - Instrument Panel Cluster Trim Plate Replacement (Terrain)
Instrument Panel Trim Pad - Right Side (1) - Install - Instrument Panel Trim Pad Replacement - Right Side (Terrain)
Instrument Panel Trim Pad - Left Side (1) - Install - Instrument Panel Trim Pad Replacement - Left Side (Terrain)
Radio Control Assembly (2) - Install - Radio Control Assembly Replacement (Terrain)
Install The Left And Right Radio Front Speaker (2). Radio Front Speaker Replacement (Terrain)
Radio Front Center Speaker (2) - Install - Radio Front Center Speaker Replacement (Terrain)
