Removal Procedure
Front Floor Console Extension Panel - Left Side (1) - Remove - Front Floor Console Extension Panel Replacement - Left Side (Terrain)
Front Floor Console Extension Panel - Right Side (1) - Remove - Front Floor Console Extension Panel Replacement - Right Side (Terrain)
- Front Floor Console - Remove - Front Floor Console Replacement (Terrain)
- Remove The Left And Right Windshield Garnish Molding. Windshield Garnish Molding Replacement (Terrain)
- Floor Rear Air Outlet Duct - Left Side - Remove - Floor Rear Air Outlet Duct Replacement - Left Side (Terrain)
Remove The Left And Right Instrument Panel Outer Trim Cover (1). Instrument Panel Outer Trim Cover Replacement (Terrain)
{ If Equipped } Radio Front Center Speaker (2) - Remove - Radio Front Center Speaker Replacement (Terrain)
Remove The Left And Right Radio Front Speaker (2). Radio Front Speaker Replacement (Terrain)
Radio Control Assembly (2) - Remove - Radio Control Assembly Replacement (Terrain)
Instrument Panel Trim Pad - Left Side (1) - Remove - Instrument Panel Trim Pad Replacement - Left Side (Terrain)
Instrument Panel Cluster Trim Plate (1) - Remove - Instrument Panel Cluster Trim Plate Replacement (Terrain)
Forward Collision Alert Display (2) - Remove - Forward Collision Alert Display Replacement (Terrain)
Instrument Panel Light Conductor Lamp (1) - Remove - Instrument Panel Light Conductor Lamp Replacement (GMC)
Instrument Panel Compartment Door (1) - Remove - Instrument Panel Compartment Door Replacement (Terrain)
Instrument Panel Upper Trim Panel (1) - Remove - Instrument Panel Upper Trim Panel Replacement (Terrain)
Serial Data Gateway Module (1) - Remove - Serial Data Gateway Module Replacement (Terrain With MNH, NMK, or MHG) , or Serial Data Gateway Module Replacement (Terrain With M3U, M3D, or M3H)
Instrument Panel Knee Bolster (1) - Remove - Instrument Panel Knee Bolster Replacement (Terrain)
Instrument Cluster (2) - Remove - Instrument Cluster Replacement (Terrain)
Heater And Air Conditioning Remote Control (1) - Remove - Heater And Air Conditioning Remote Control Replacement (Terrain)
Communication Interface Module (1) - Remove - Communication Interface Module Replacement (Terrain With IOS, IOT, IOU) , or Communication Interface Module Replacement (Terrain With IOR)
Side Window Defogger Outlet Duct - Right Side (1) - Remove - Side Window Defogger Outlet Duct Replacement - Right Side (Terrain)
Side Window Defogger Outlet Duct - Left Side (1) - Remove - Side Window Defogger Outlet Duct Replacement - Left Side (Terrain)
Instrument Panel (1) - Remove - Instrument Panel Assembly Replacement (Terrain)
Instrument Panel Knee Bolster Deflector (2) - Remove - Instrument Panel Knee Bolster Deflector Replacement (Terrain)
Windshield Defroster Outlet Duct (1) - Remove - Windshield Defroster Outlet Duct Replacement (Terrain)
Instrument Panel Center Air Outlet Duct (1) - Remove - Instrument Panel Center Air Outlet Duct Replacement (Terrain)
Steering Column (1) - Remove - Steering Column Replacement (Terrain)
{ If Equipped } Instrument Panel Compartment Air Duct (1) - Remove - Instrument Panel Compartment Air Duct Replacement (Terrain)
Brake Pedal Bolt (1) - Remove
Brake Pedal Bolt (1) - Remove [ 2X ]
- Remove The Left And Right Front Side Door. Front Side Door Replacement
- Remove The Left And Right Front Side Door Sill. Front Side Door Sill Garnish Molding Replacement (Terrain)
Radio Bracket (2) - Remove - Radio Bracket Replacement (Terrain)
Remove The Left Instrument Panel Center Lower Bracket (3). Instrument Panel Center Lower Bracket Replacement (Terrain - Left Side) , or Instrument Panel Center Lower Bracket Replacement (Terrain - Right Side)
Remove The Right Instrument Panel Center Lower Bracket (3). Instrument Panel Center Lower Bracket Replacement (Terrain - Left Side) , or Instrument Panel Center Lower Bracket Replacement (Terrain - Right Side)
Remove The Left And Right Air Inlet Grille Panel Extension (1). Air Inlet Grille Panel Extension Replacement (Left Side) , or Air Inlet Grille Panel Extension Replacement (Right Side)
Remove The Left And Right Windshield Wiper Arm (3). Windshield Wiper Arm Replacement
Air Inlet Grille Panel (2) - Remove - Air Inlet Grille Panel Replacement
If Equipped, Remove The Zip Tie (1).
- Instrument Panel Wiring Harness Junction Block (2) - Remove
- Instrument Panel Wiring Harness Fuse Block Bracket Bolt (3) - Remove [ 2X ]
Air Conditioning Evaporator And Blower Module Bolt (1) - Remove
Heater And Air Conditioning Evaporator And Blower Module Bolt (1) - Remove
- Instrument Panel Wiring Harness Ground Nut (2) - Remove [ 3X ]
- Heater And Air Conditioning Evaporator And Blower Module Nut (3) - Remove [ 2X ]
- Use A Suitable Tool To Release The HVAC Module Tabs From The Tie Bar.
- NOTE:
Loosening The Nut Will Aid In Releasing The HVAC Module From The Tie Bar.
Air Conditioning Evaporator And Blower Module Nut (1) @ Cowl Panel - Loosen
Instrument Panel Tie Bar Brace Bolt (1) - Remove
Body Hinge Pillar Outer Panel Hole Plug (1) - Remove [ 2X ]
- Instrument Panel Tie Bar Bolt (2) - Remove [ 3X ]
Body Hinge Pillar Outer Panel Hole Plug (1) - Remove [ 2X ]
- Instrument Panel Tie Bar Bolt (2) - Remove [ 3X ]
There Are Two Tabs On The Body Hinge Pillar Tie Bar Bracket (1) That May Interfere With The Removal Of The Tie Bar.
- When Removing The Instrument Panel Tie Bar Reposition Bracket For Clearance Of The Brake Pedal Assembly Guide Pins For Removal Of The Tie Bar.
Use A Suitable Tool To Push The Tab (1) Down.
Use A Suitable Tool To Push The Tab (1) Down.
Disconnect All Electrical Connectors.

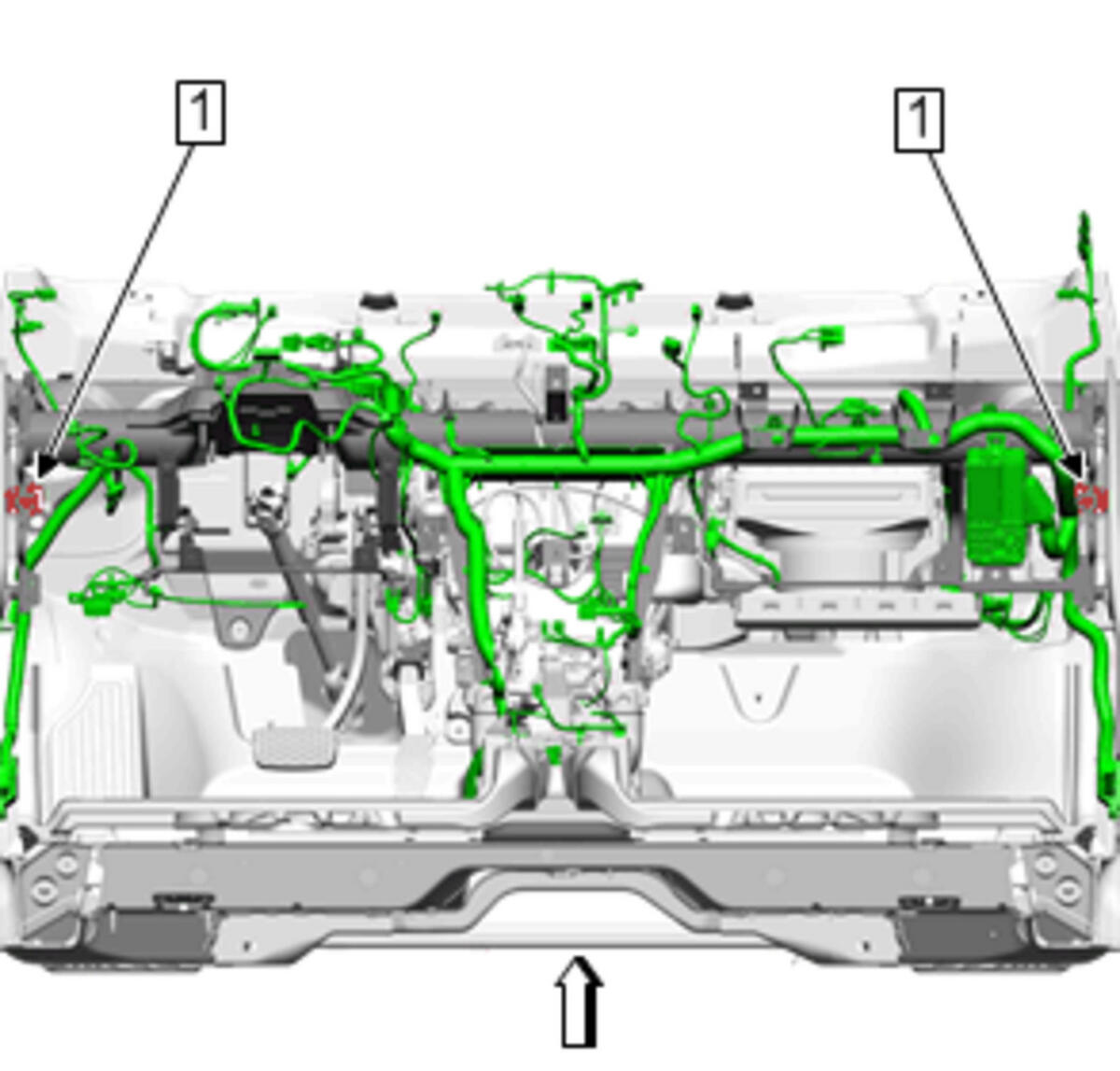

- With The Aid Of An Assistant, Remove The Instrument Panel Tie Bar (1) From The Vehicle.
- Support The HVAC Module In Order To Prevent Damage.
- Note The Location And Routing Of The Instrument Panel Wiring Harness Prior To Removal To Ensure Proper Installation.
- Disconnect The Wiring Harness From The Instrument Panel Tie Bar.
