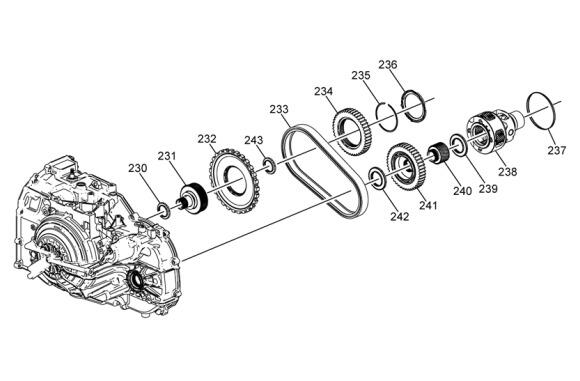

Drive Link Assembly
WARNING: This page is about a different car, the 2020 GMC Terrain and 2020 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 230 | Output Sun Gear Thrust Bearing |
| 231 | Output Carrier Transfer Drive Gear Hub Assembly |
| 232 | Park Gear |
| 233 | Drive Link |
| 234 | Drive Sprocket |
| 235 | Drive Sprocket Retaining Ring |
| 236 | Drive Sprocket Thrust Washer |
| 237 | Front Differential Carrier Bearing |
| 238 | Front Differential Carrier |
| 240 | Front Differential Carrier Sun Gear |
| 241 | Driven Sprocket |
| 242 | Driven Sprocket Bearing |
| 243 | Reaction Carrier Sun Gear Thrust Bearing |
| 250 | Front Differential Carrier Sun Gear Thrust Bearing |
