Installation Procedure

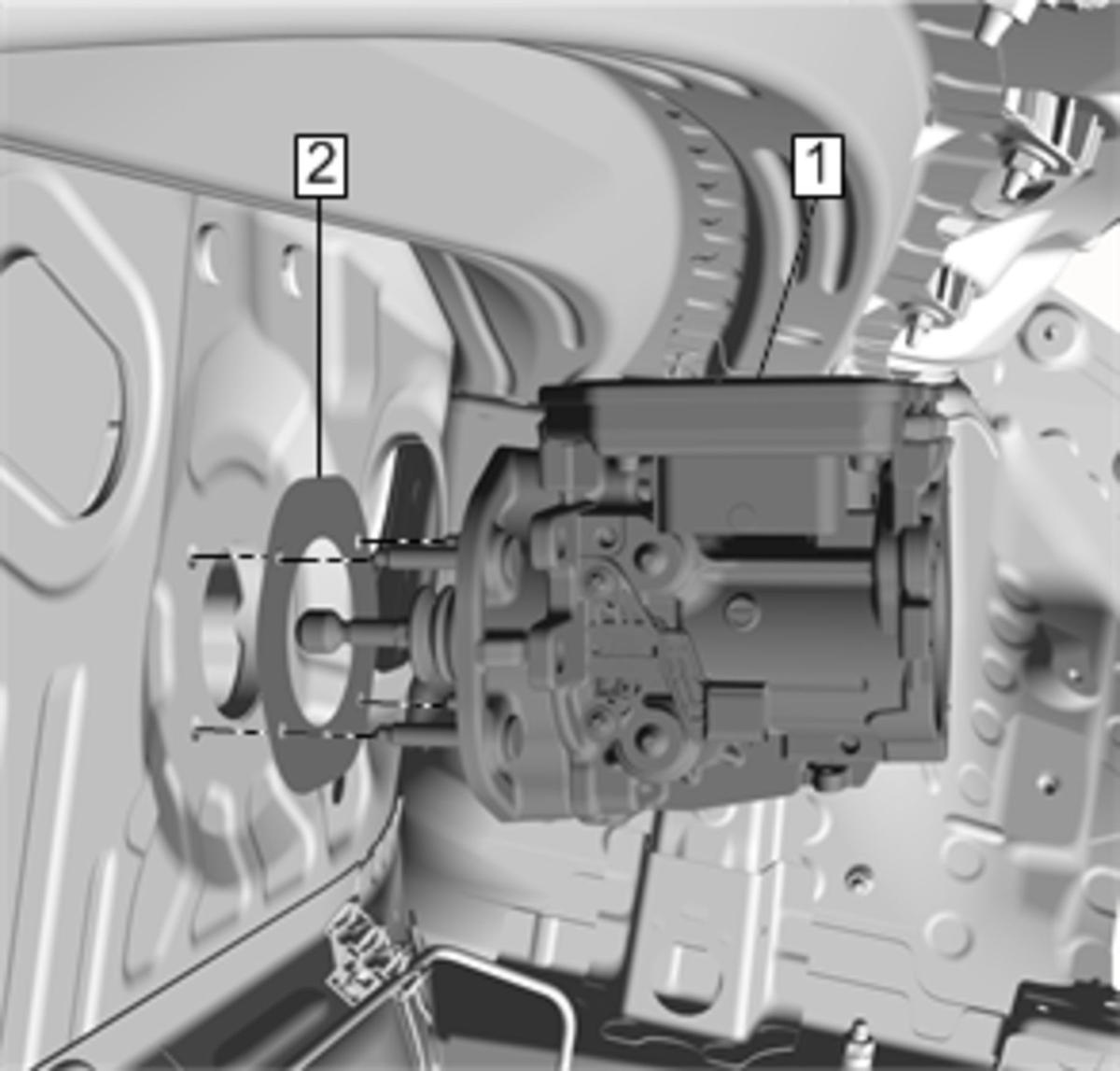

Brake Master Cylinder Spacer Gasket (2) @ Power Brake Booster (1) - Install NEW
- Power Brake Booster (1) @ Vehicle - Install
- CAUTION:
Refer to Fastener Caution .

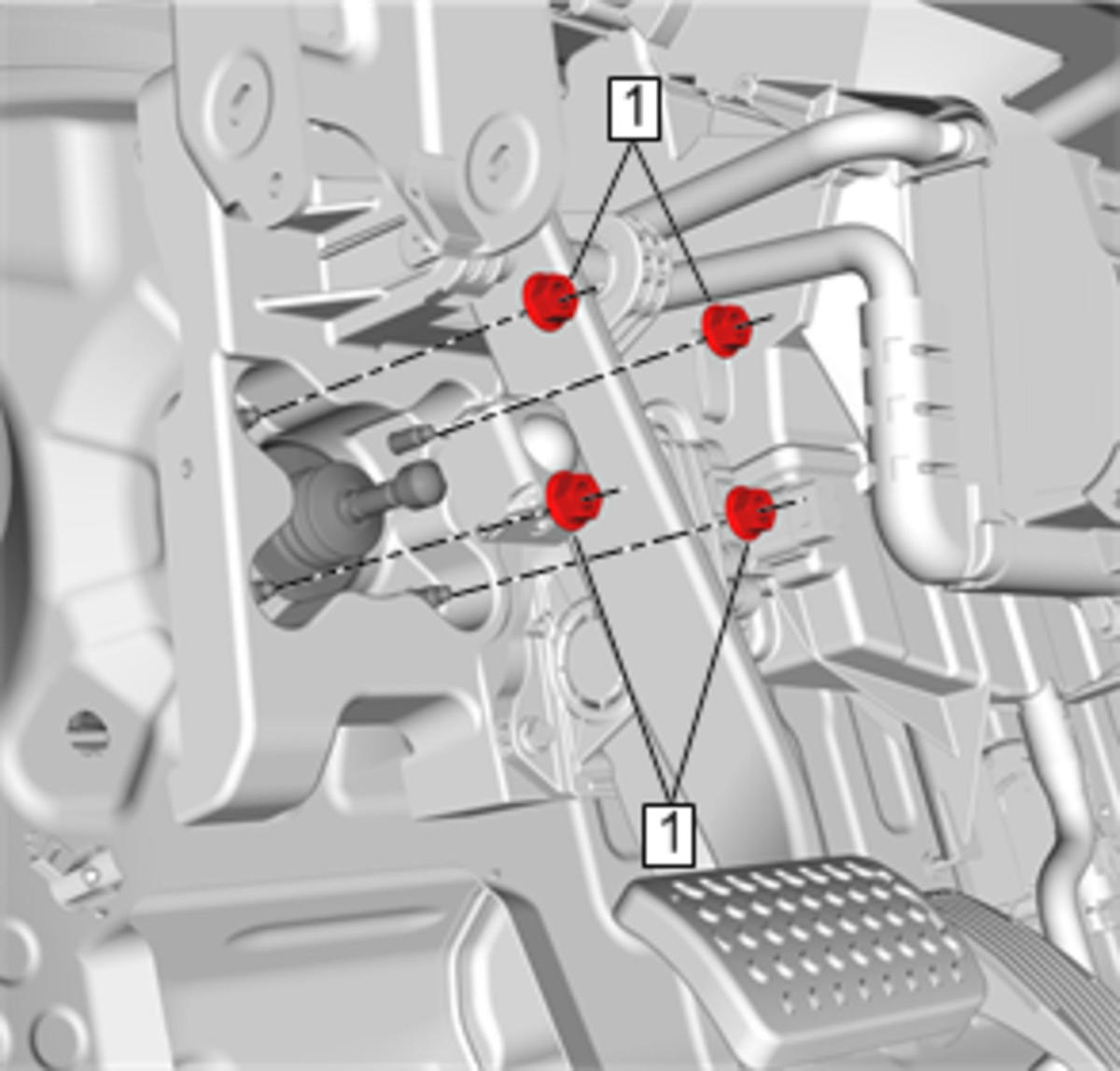

Brake Pedal Nut (1) - Install and tighten [ 4x ] 22 N.m (16 lb-ft)
Click Fit Connector (1) @ Brake Pedal (2) - Install NEW
- Brake Pedal Pushrod (3) @ Brake Pedal (2) - Connect

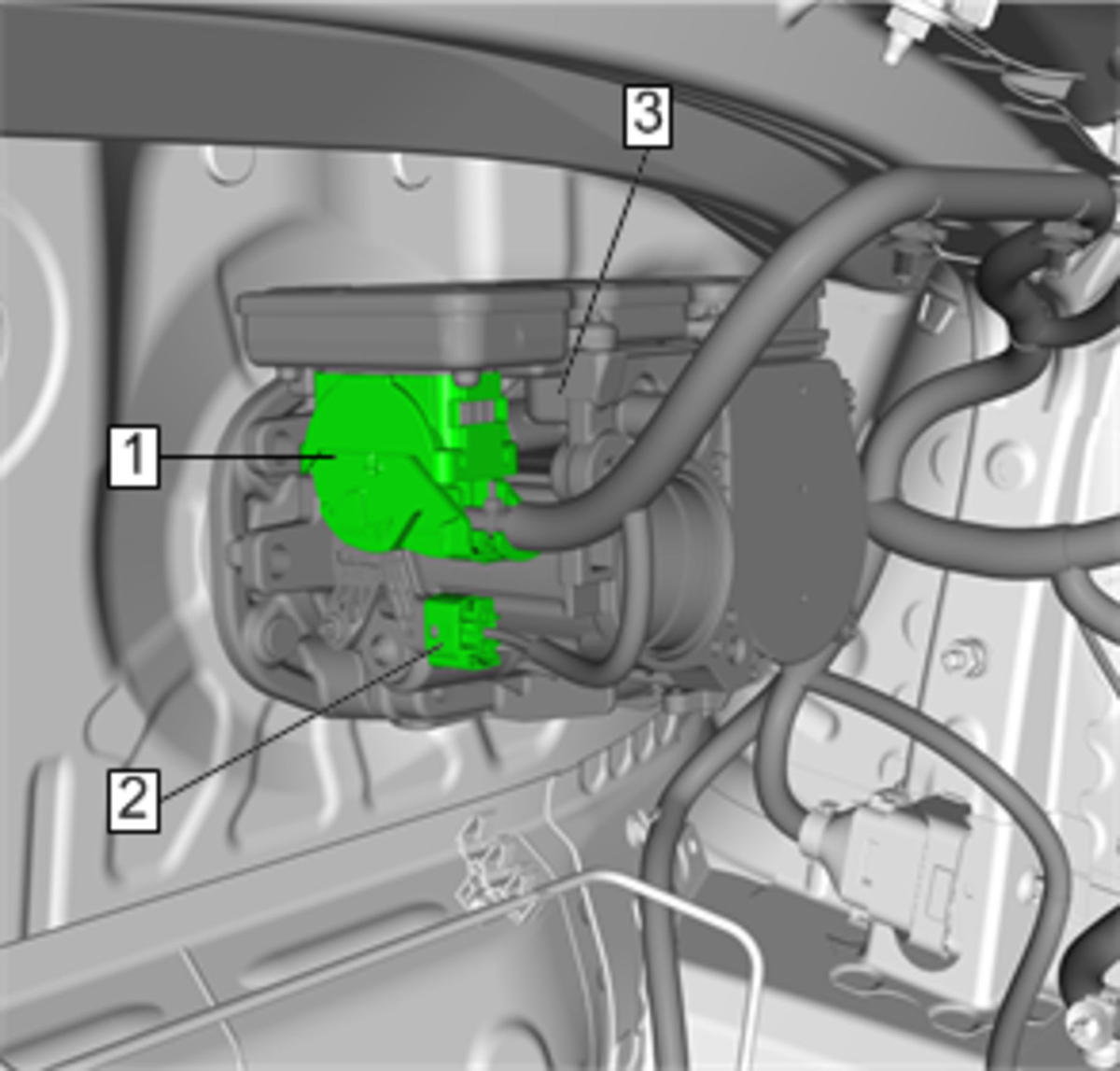

Brake Control Brake Pedal Position Sensor Electrical Connector (2) @ Power Brake Booster (3) - Connect
- Brake Booster Control Module Electrical Connector (1) @ Power Brake Booster (3) - Connect
- Brake Master Cylinder - Install - Brake Master Cylinder Replacement
- Bleed the brake system. Hydraulic Brake System Bleeding
- Program and calibrate the power brake booster control module. Control Module References
