Installation Procedure
- Brake Master Cylinder Reservoir @ Brake Master Cylinder - Install - Brake Master Cylinder Reservoir Replacement

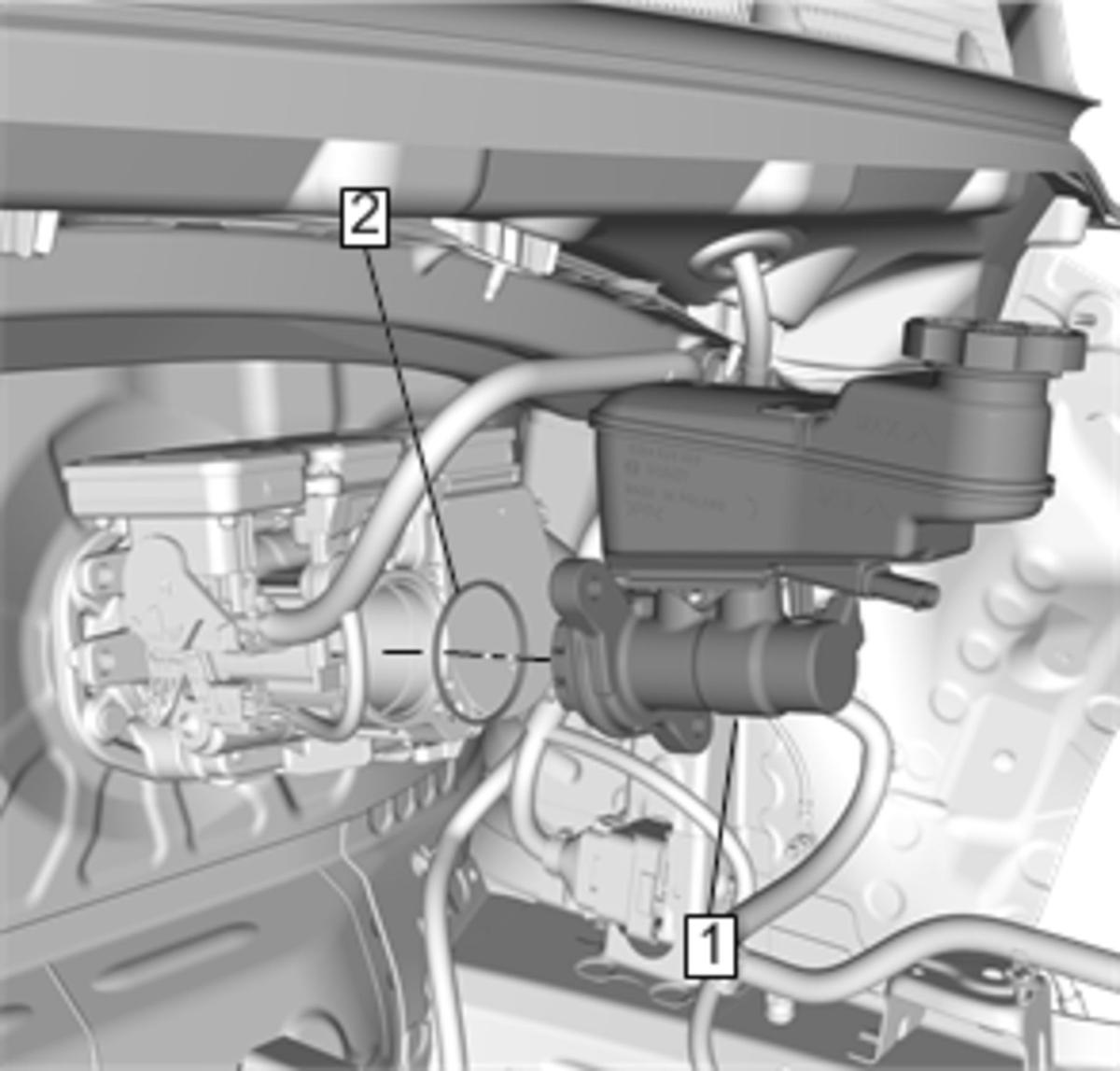

Brake Master Cylinder Seal (2) - Install
- Brake Master Cylinder (1) - Install
- CAUTION:
Refer to Fastener Caution .

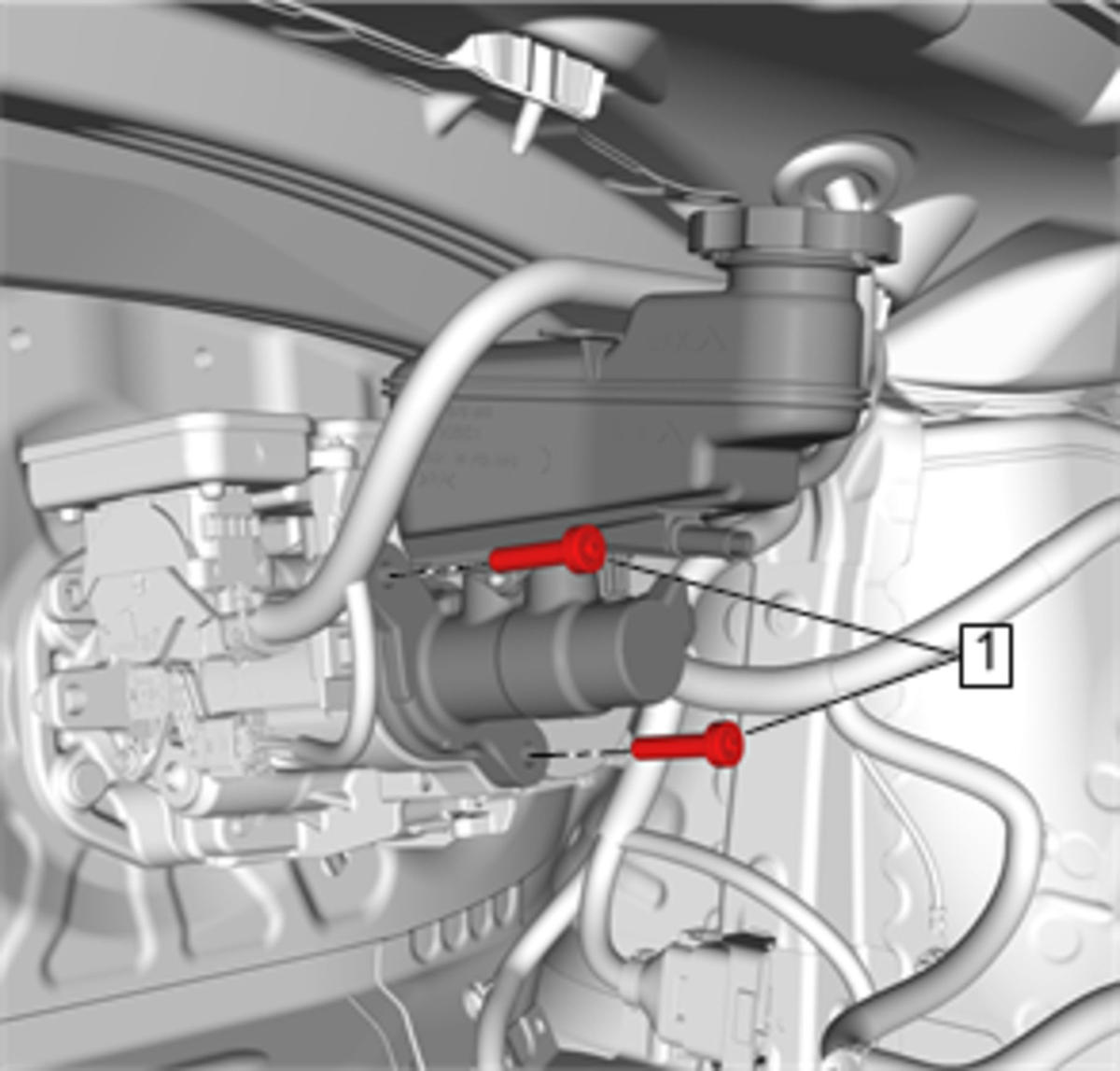

Brake Master Cylinder Bolt (1) - Install and tighten [ 2x ] 22 N.m (16 lb-ft)

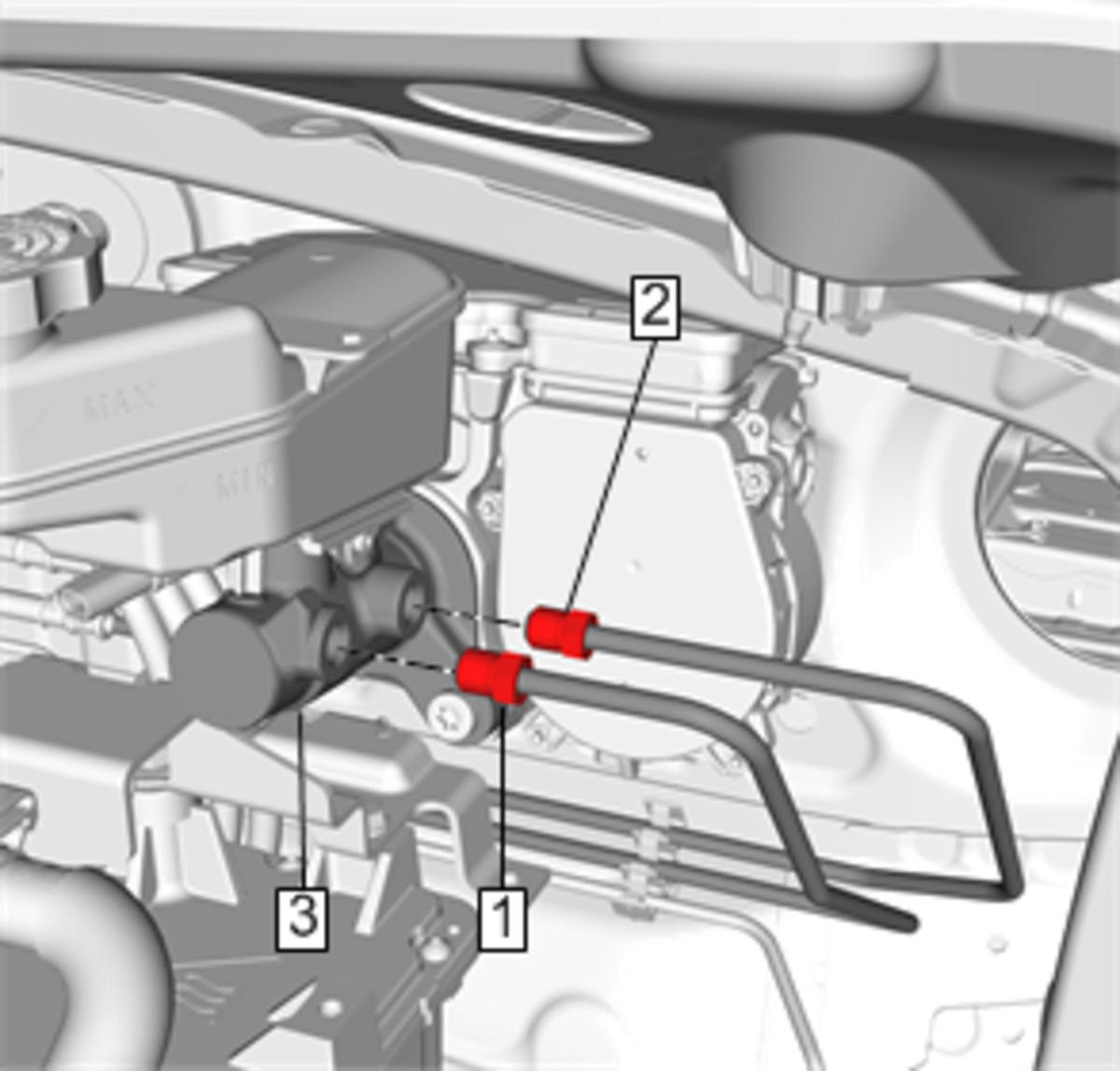

Brake Pressure Modulator Valve Rear Pipe Fitting (2) @ Brake Master Cylinder (3) - Install and tighten 25 N.m (18 lb-ft)
- Brake Pressure Modulator Valve Front Pipe Fitting (1) @ Brake Master Cylinder (3) - Install and tighten 25 N.m (18 lb-ft)

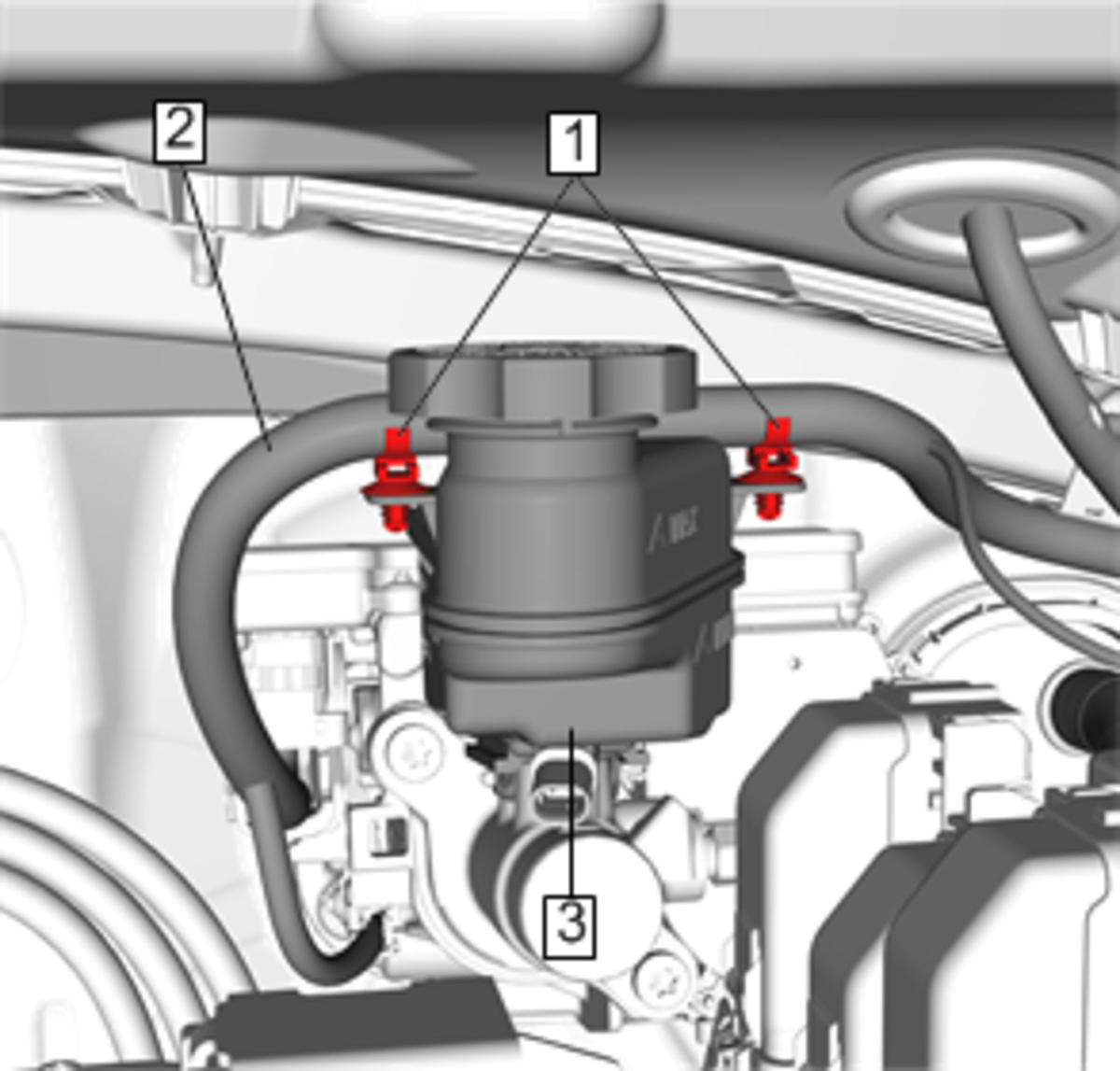

Body Wiring Harness (1) @ Brake Master Cylinder Reservoir (3) - Install
- Clip (1) @ Brake Master Cylinder Reservoir (3) - Install [ 2x ]
Electrical Connector (1) @ Brake Fluid Level Indicator Switch (2) - Connect
- Engine Control Module @ Vehicle - Install - Engine Control Module Replacement
- Bleed the brake system. Hydraulic Brake System Bleeding
