Rear Side Door Water Deflector Replacement

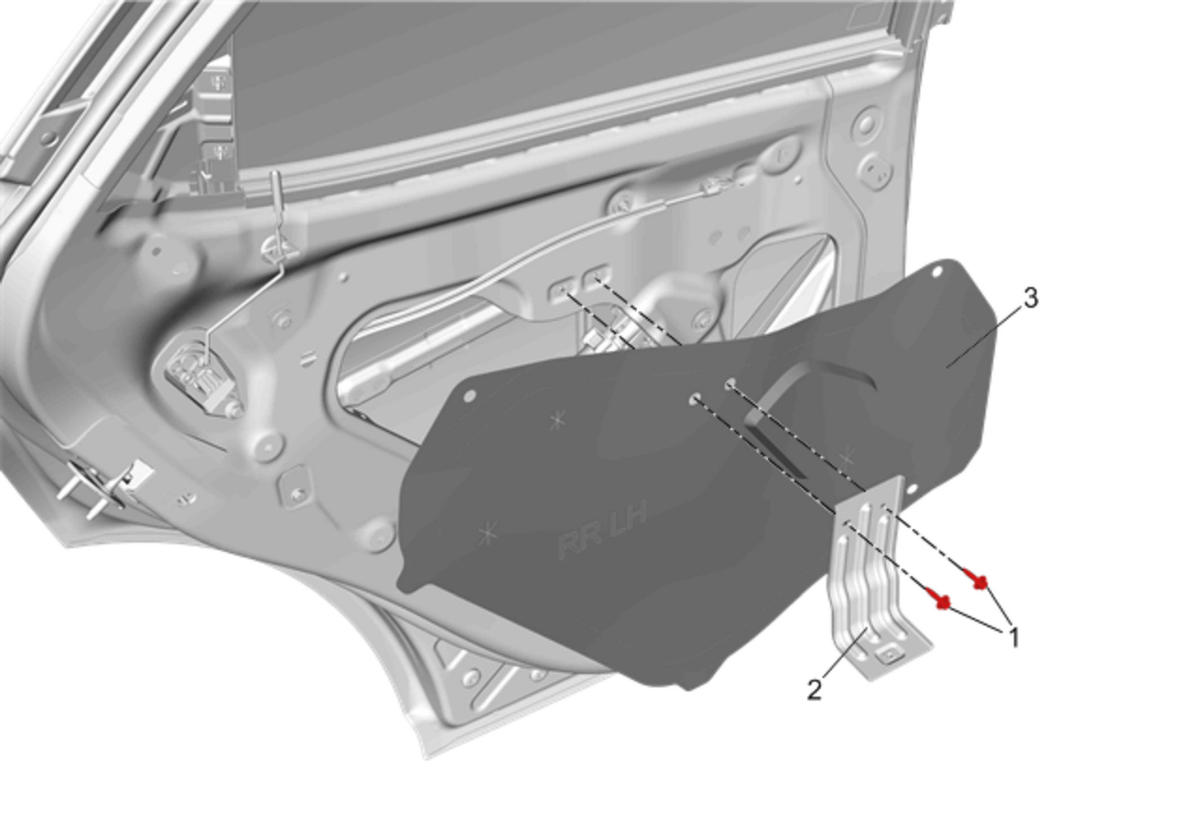

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the rear side door trim panel. Rear Side Door Trim Replacement |
|
| 1 | Rear Side Door Armrest Bracket Bolt [ 2x ]
CAUTION:
Refer to Fastener Caution . Tighten 2.5 N.m (22 lb/in) |
| 2 | Rear Side Door Armrest Bracket |
| 3 | Rear Side Door Water Deflector Procedure Disconnect, unclip and guide the electrical connectors and door lock cable through the water deflector while removing it from the door.
NOTE:
Secure that the rear side door water deflector is leakproof. |
