Installation Procedure
WARNING: This page is about a different variant/trim than selected.

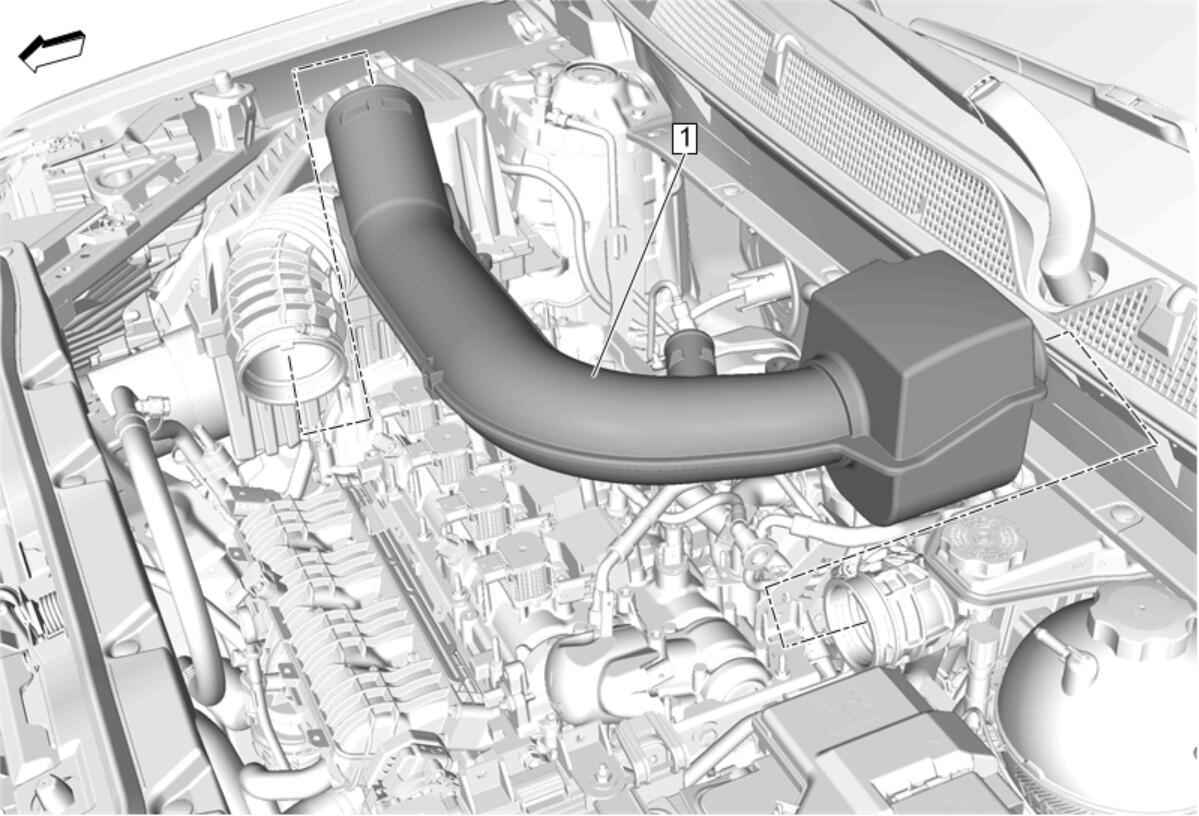

Air Cleaner Outlet Intermediate Duct (1) - Install
- CAUTION:
Refer to Fastener Caution .

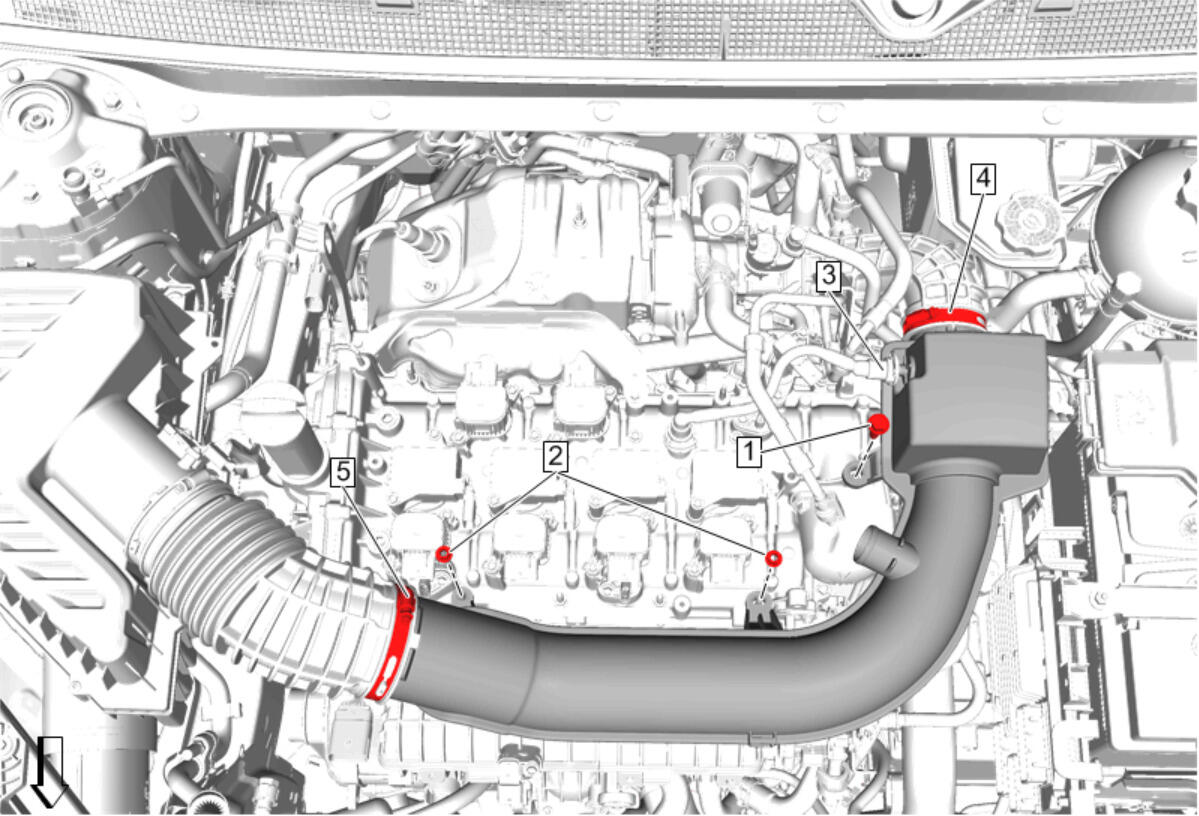

Air Cleaner Outlet Duct Clamp (5) - Tighten 4 N.m (35 lb in)
- Turbocharger Outlet Duct Connector Clamp (4) - Tighten 4 N.m (35 lb in)
- Positive Crankcase Ventilation Tube (3) - Connect - Plastic Collar Quick Connect Fitting Service
- Air Cleaner Outlet Duct Nut (2) - Install and tighten [2x] 6.5 N.m (58 lb in)
- Air Cleaner Outlet Duct Bolt (1) - Install and tighten 22 N.m (16 lb ft)

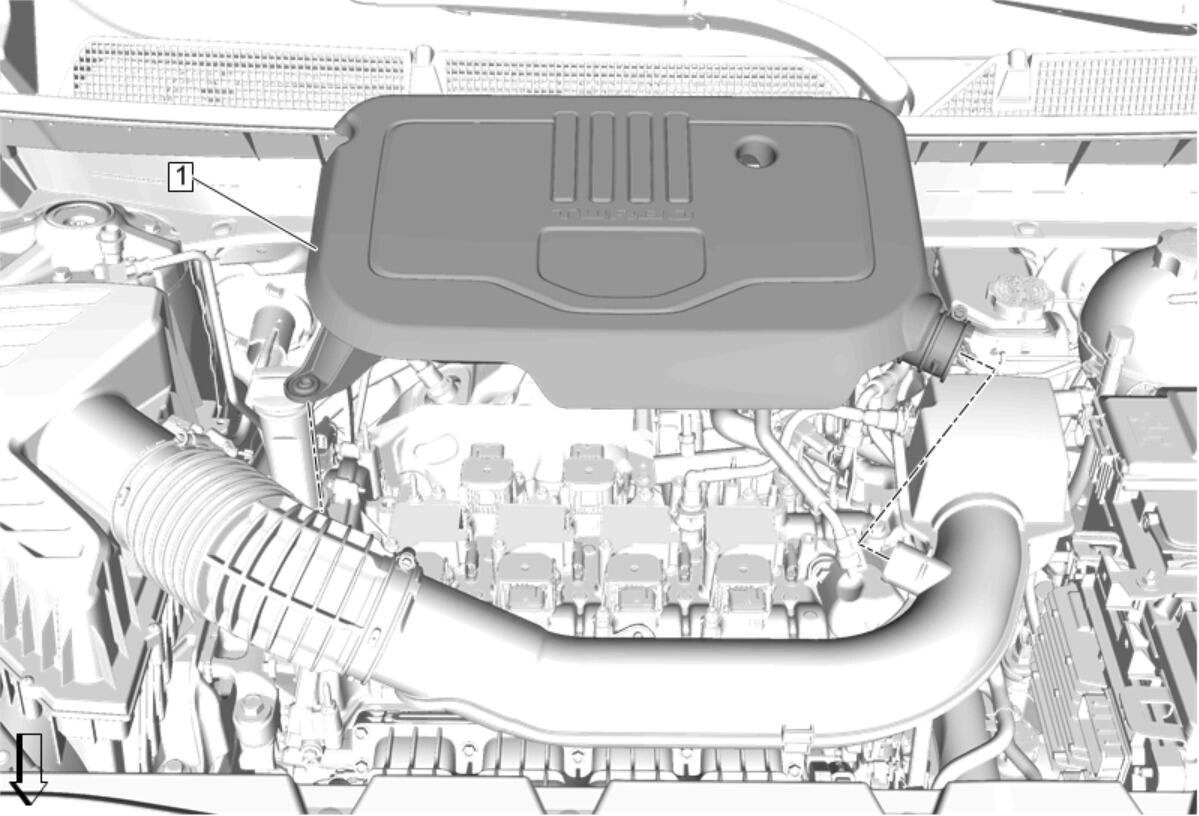

Air Cleaner Outlet Resonator (1) - Install - Air Cleaner Outlet Resonator Replacement
