Removal Procedure
WARNING: This page is about a different variant/trim than selected.
Engine Front Cover (1) - Remove - Engine Front Cover Replacement
Timing Chain Guide (3) - Remove - Camshaft Timing Chain and Tensioner Removal
Timing Chain Tensioner (2) - Remove - Timing Chain Tensioner Replacement

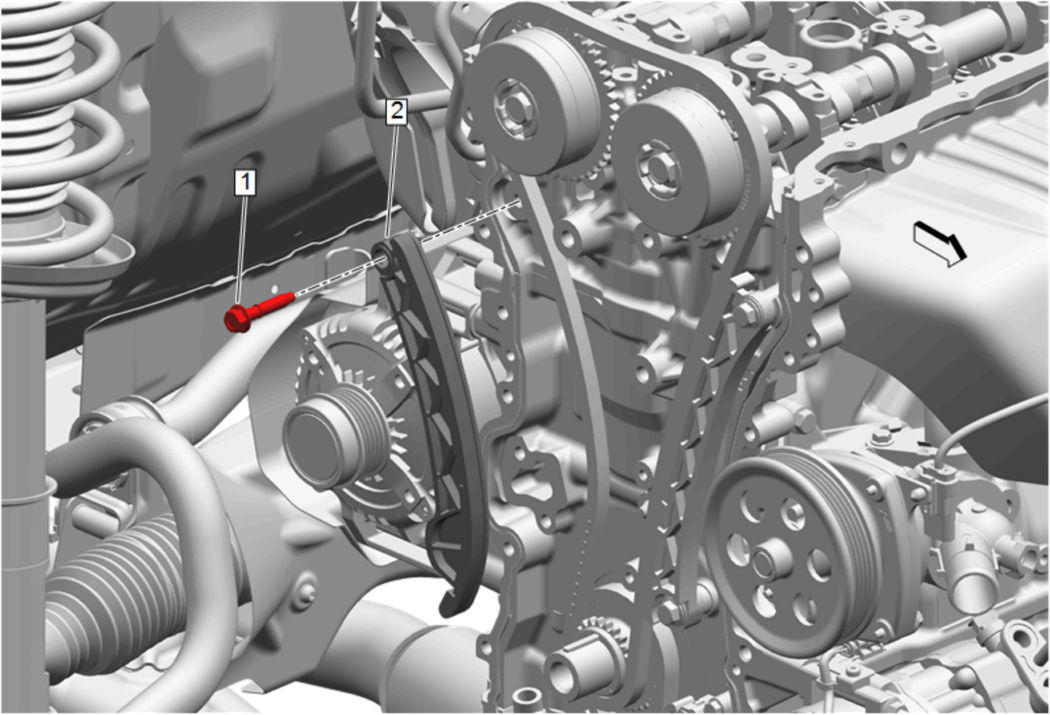

Timing Chain Tensioner Shoe Bolt (1) - Remove
- Timing Chain Tensioner Pivot Arm (2) - Remove

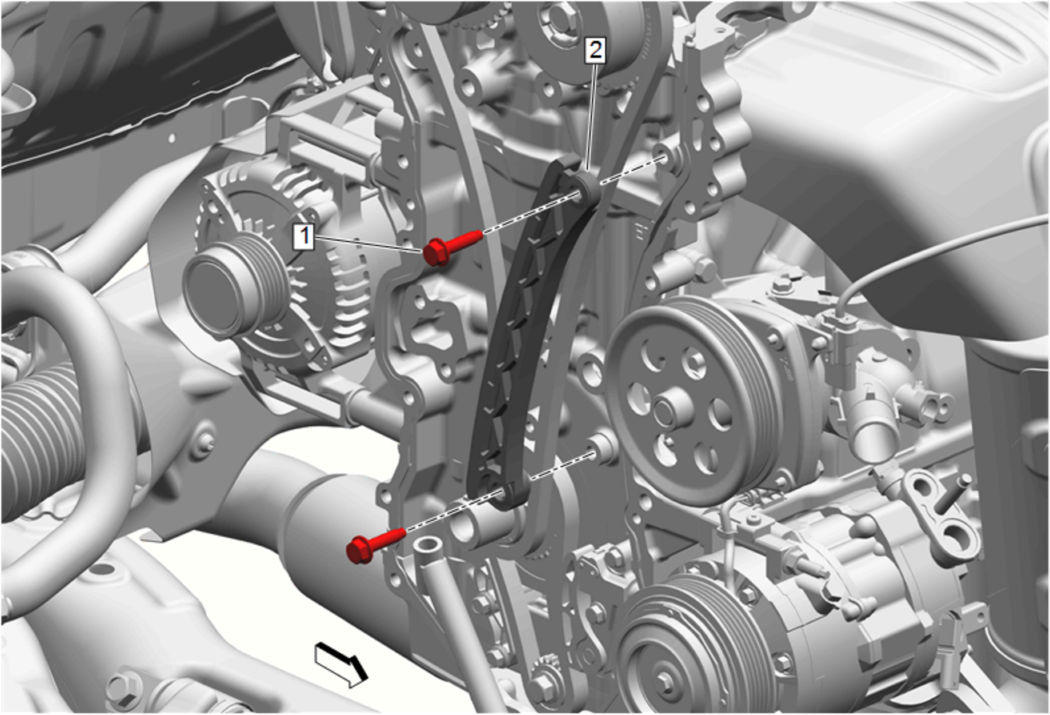

Timing Chain Guide Bolt (1) - Remove [2x]
- Timing Chain Guide (2) - Remove
Camshaft Timing Chain (1) - Remove
Timing Chain Oil Nozzle (1) - Remove
- Inspect and clean the camshaft timing chain, sprocket, and tensioner. Camshaft Timing Chain, Sprocket, and Tensioner Cleaning and Inspection
