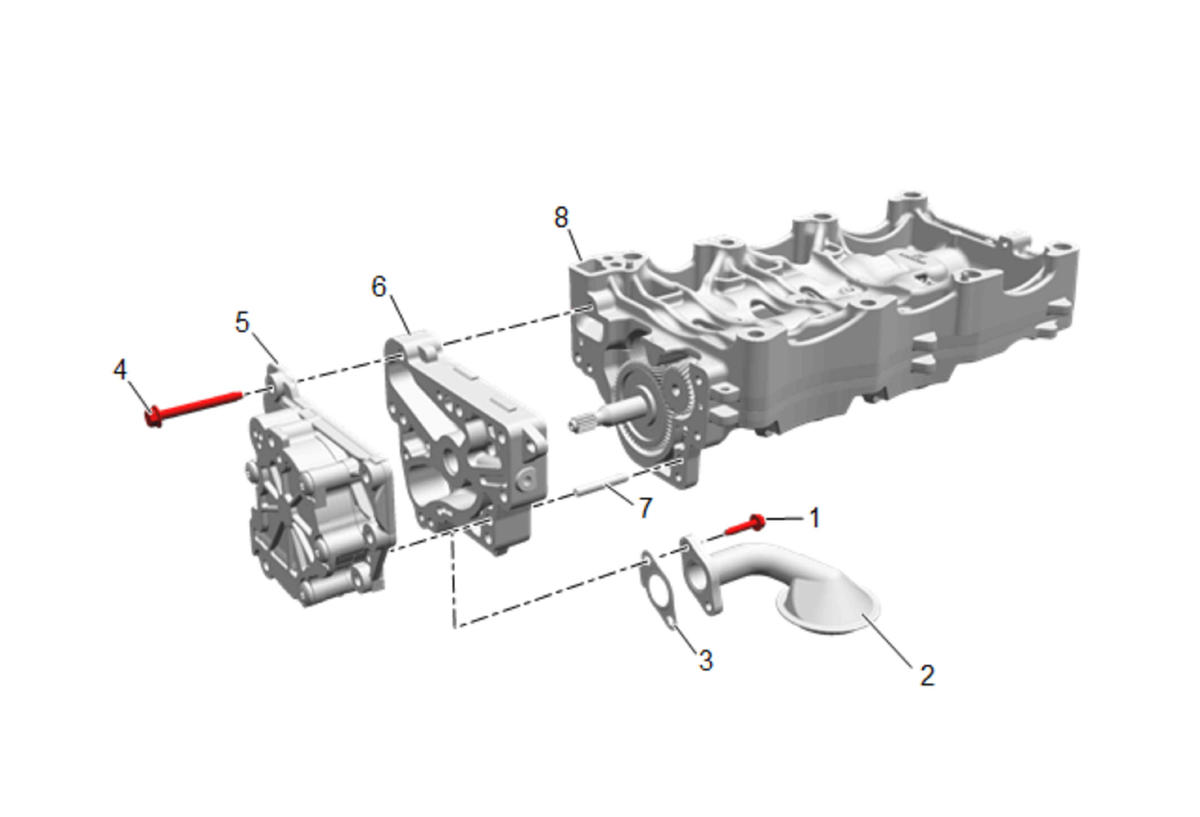

Balancer Shaft with Oil Pump Disassemble
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 1 |
Oil Pump Suction Pipe Bolt |
| 2 |
Oil Pump Screen Assembly with Suction Pipe |
| 3 |
Oil Pump Screen Gasket
NOTE:
Discard the gasket.
|
| 4 |
Oil Pump Assembly Bolt |
| 5 |
Oil Pump Assembly |
| 6 |
Oil Pump Cover |
| 7 |
Oil Pump Locating Pin |
| 8 |
Balancer Shaft Module |
