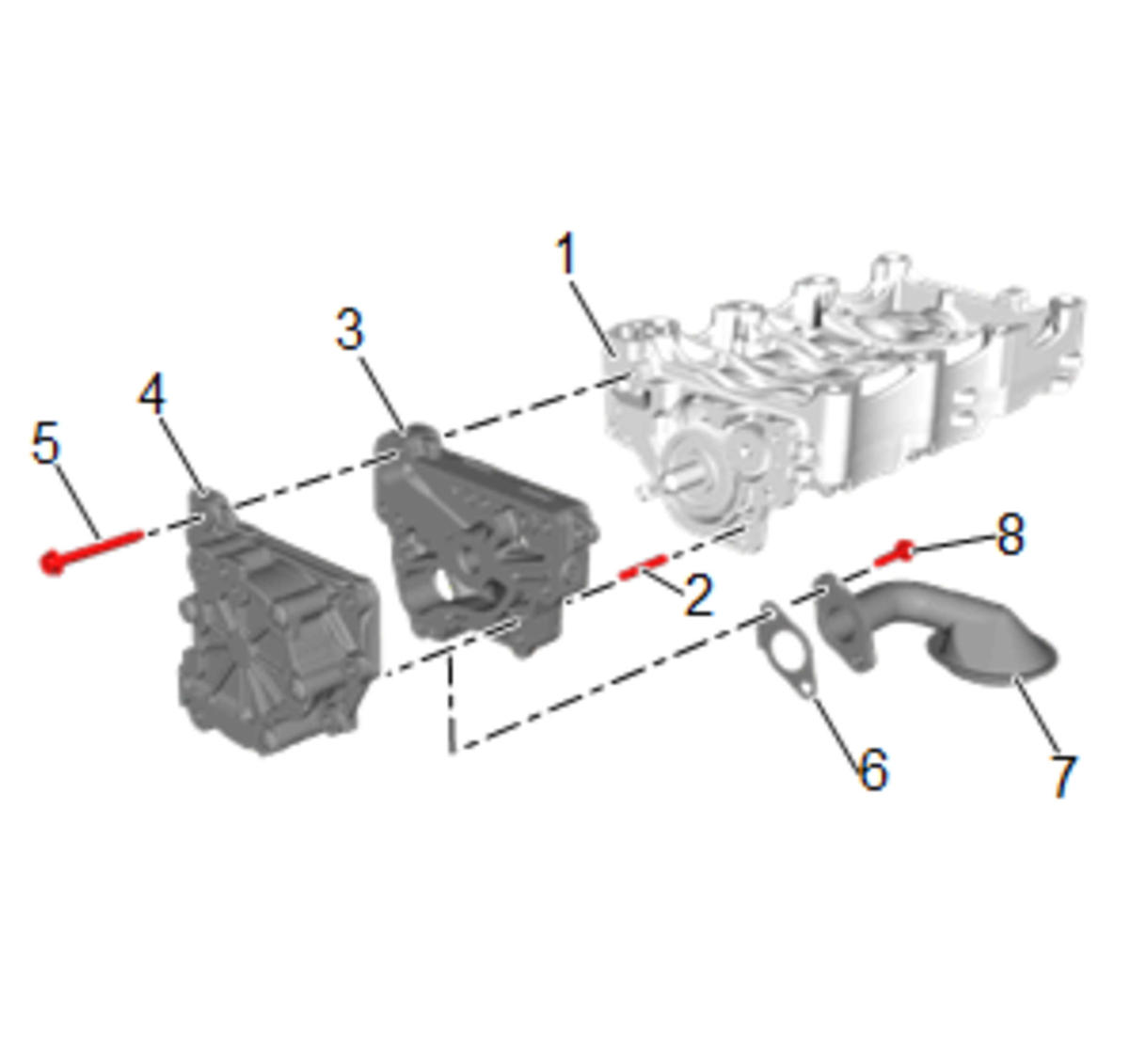

Balancer Shaft with Oil Pump Assemble
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Balancer Shaft Module |
| 2 | Oil Pump Locating Pin |
| 3 | Oil Pump Cover |
| 4 | Oil Pump Assembly |
| 5 | Oil Pump Assembly Bolt
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
| 6 | Oil Pump Screen Gasket
NOTE:
Use NEW gasket. |
| 7 | Oil Pump Screen Assembly with Suction Pipe |
| 8 | Oil Pump Suction Pipe Bolt Tighten 10 N.m (89 lb in) |
