Upper and Lower Oil Pan and Components
WARNING: This page is about a different variant/trim than selected.

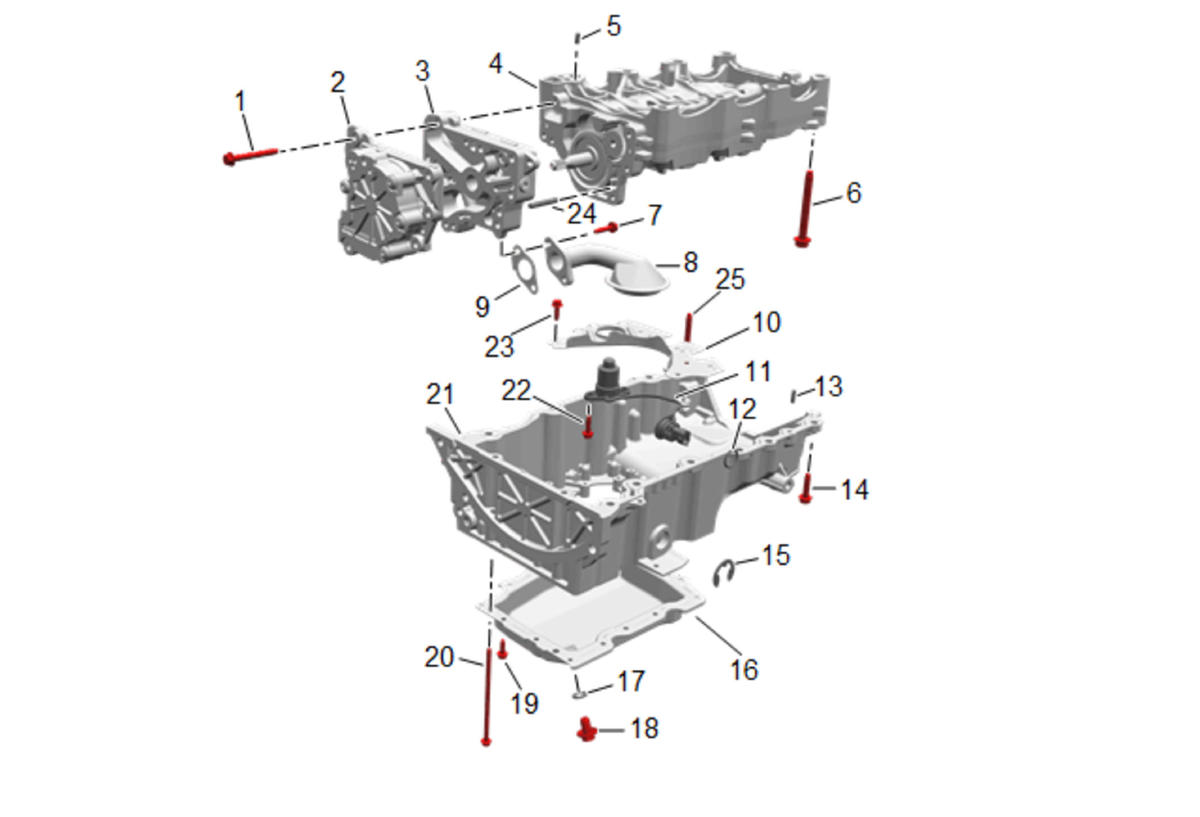

| Callout | Component Name |
|---|---|
| 1 | Oil Pump Bolt [7x] |
| 2 | Oil Pump |
| 3 | Oil Pump Cover |
| 4 | Balancer Shaft with Oil Pump |
| 5 | Balancer Shaft Housing Locating Pin [2x] |
| 6 | Balance Shaft Bearing Bolt [8x] |
| 7 | Oil Pump Suction Pipe Bolt [2x] |
| 8 | Oil Pump Screen |
| 9 | Oil Pump Screen Gasket |
| 10 | Oil Pan Baffle |
| 11 | Engine Oil Level Indicator Switch |
| 12 | Engine Oil Level Indicator Switch O-Ring Seal |
| 13 | Oil Pan Locating Pin [2x] |
| 14 | Oil Pan Bolt [10x] |
| 15 | Engine Oil Level Sensor Lead Clip |
| 16 | Lower Oil Pan |
| 17 | Oil Pan Drain Plug Seal |
| 18 | Oil Pan Drain Plug |
| 19 | Lower Oil Pan Bolt [15x] |
| 20 | Oil Pan Bolt [2x] |
| 21 | Oil Pan |
| 22 | Engine Oil Level Indicator Switch Bolt [2x] |
| 23 | Oil Pan Baffle Bolt [5x] |
| 24 | Oil Pump Locating Pin [2x] |
