Removal Procedure
WARNING: This page is about a different variant/trim than selected.
- Warm Up Three-Way Catalytic Converter - Remove - Warm Up Three-Way Catalytic Converter Replacement (LSY)
- Turbocharger Heat Shield - Remove - Turbocharger Heat Shield Replacement
- Charge Air Cooler Inlet Air Rear Hose Adapter - Remove - Charge Air Cooler Inlet Air Rear Hose Adapter Replacement
- Charge Air Cooler Inlet Air Hose Adapter - Remove - Charge Air Cooler Inlet Air Hose Adapter Replacement

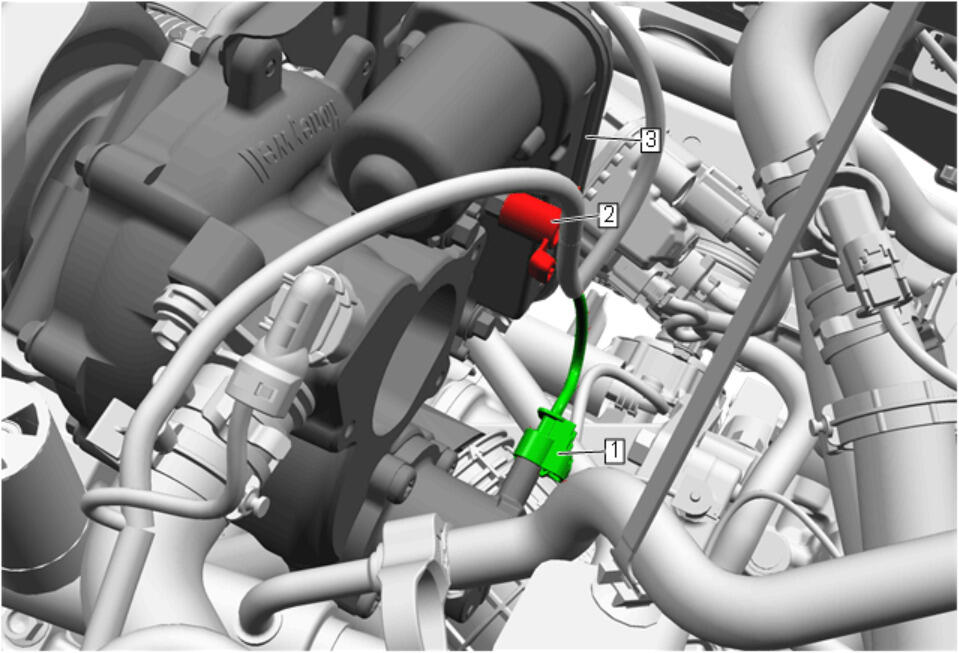

Electrical Connector (1) - Disconnect
- Retainer (2) @ Turbocharger (3) - Unclip
- Positive Crankcase Ventilation Hose - Remove - Positive Crankcase Ventilation Hose/Pipe/Tube Replacement
- Turbocharger Coolant Feed and Return Pipe - Remove - Turbocharger Coolant Feed and Return Pipe Replacement
- Turbocharger Oil Feed Pipe - Remove - Turbocharger Oil Feed Pipe Replacement (AWD) , or Turbocharger Oil Feed Pipe Replacement (FWD)

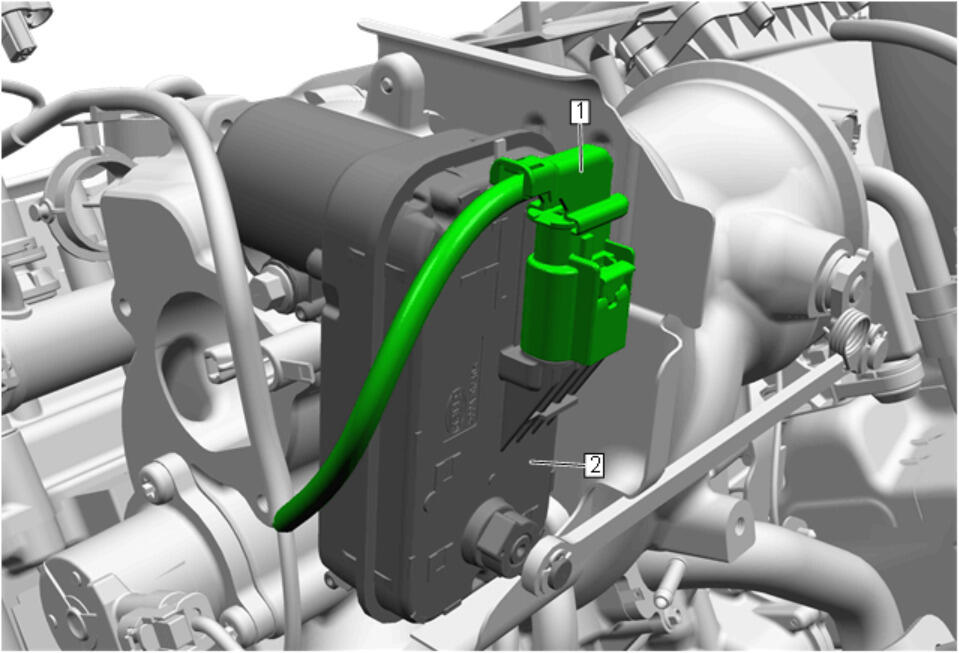

Electrical Connector (1) @ Turbocharger Wastegate Actuator (2) - Disconnect

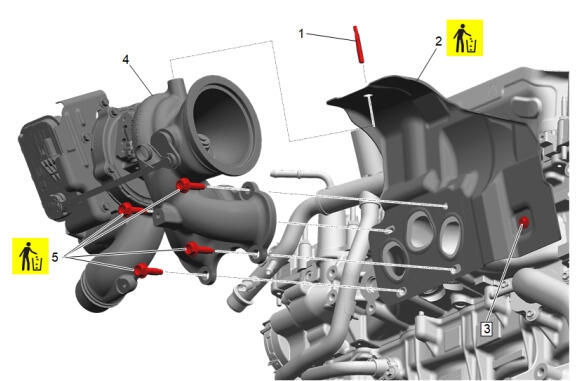

Turbocharger Stud (1) - Remove
- Turbocharger Bolt (5) - Remove and DISCARD [4x]
- Turbocharger (4) - Remove
- Turbocharger Heat Shield (2) - Remove and DISCARD - Turbocharger Heat Shield Replacement
