Engine Block Lower Structural Extension and Components
WARNING: This page is about a different variant/trim than selected.

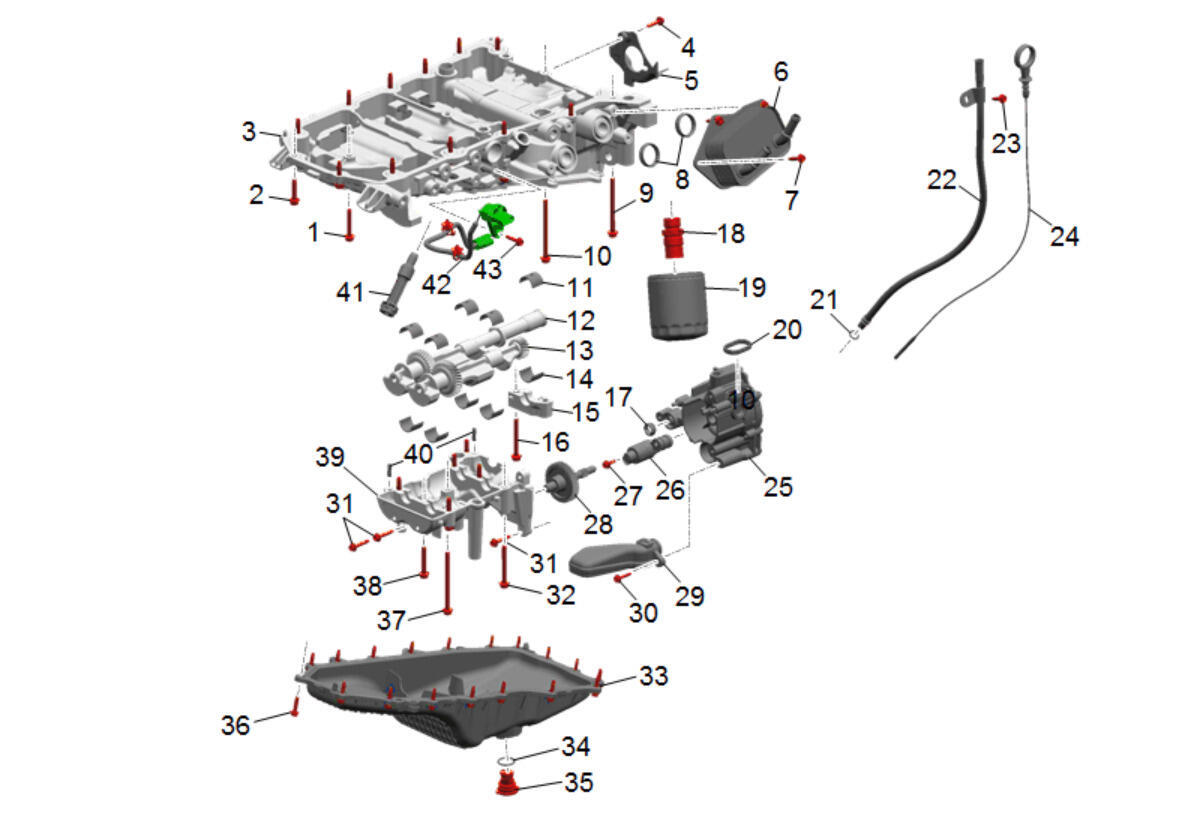

| Callout | Component Name |
|---|---|
| 1 | Engine Block Lower Structural Extension Bolt [3x] |
| 2 | Engine Block Lower Structural Extension Bolt [9x] |
| 3 | Engine Block Lower Structural Extension |
| 4 | Oil Pump Drive Chain Cover Bolt |
| 5 | Oil Pump Drive Chain Cover |
| 6 | Engine Oil Cooler |
| 7 | Engine Oil Cooler Bolt [4x] |
| 8 | Engine Oil Cooler Seal [2x] |
| 9 | Engine Block Lower Structural Extension Bolt [4x] |
| 10 | Engine Block Lower Structural Extension Bolt |
| 11 | Balancer Shaft Front Bearing [5x] |
| 12 | Balancer Drive Shaft |
| 13 | Balancer Driven Shaft |
| 14 | Balancer Shaft Front Bearing [5x] |
| 15 | Balancer Shaft Bearing Cap |
| 16 | Balancer Shaft Housing Bolt |
| 17 | Oil Pump Seal |
| 18 | Oil Filter Bypass Valve |
| 19 | Oil Filter |
| 20 | Oil Pump Seal |
| 21 | Oil Level Indicator Tube Seal |
| 22 | Oil Level Indicator Tube |
| 23 | Oil Level Indicator Tube Bolt |
| 24 | Oil Level Indicator |
| 25 | Oil Pump |
| 26 | Oil Pump Flow Control Solenoid Valve |
| 27 | Oil Pump Flow Control Solenoid Valve Bolt |
| 28 | Oil Pump Drive Shaft |
| 29 | Oil Pump Screen |
| 30 | Oil Pump Screen Bolt |
| 31 | Oil Pump Bolt [3x] |
| 32 | Balancer Shaft Housing Bolt |
| 33 | Lower Oil Pan |
| 34 | Oil Pan Drain Plug Seal |
| 35 | Oil Pan Drain Plug |
| 36 | Lower Oil Pan Bolt [18x] |
| 37 | Engine Block Lower Structural Extension Bolt |
| 38 | Balancer Shaft Bearing Bolt [6x] |
| 39 | Balancer Shaft Housing |
| 40 | Balancer Shaft Housing Locating Pin [3x] |
| 41 | Positive Crankcase Ventilation Oil Separator Drain |
