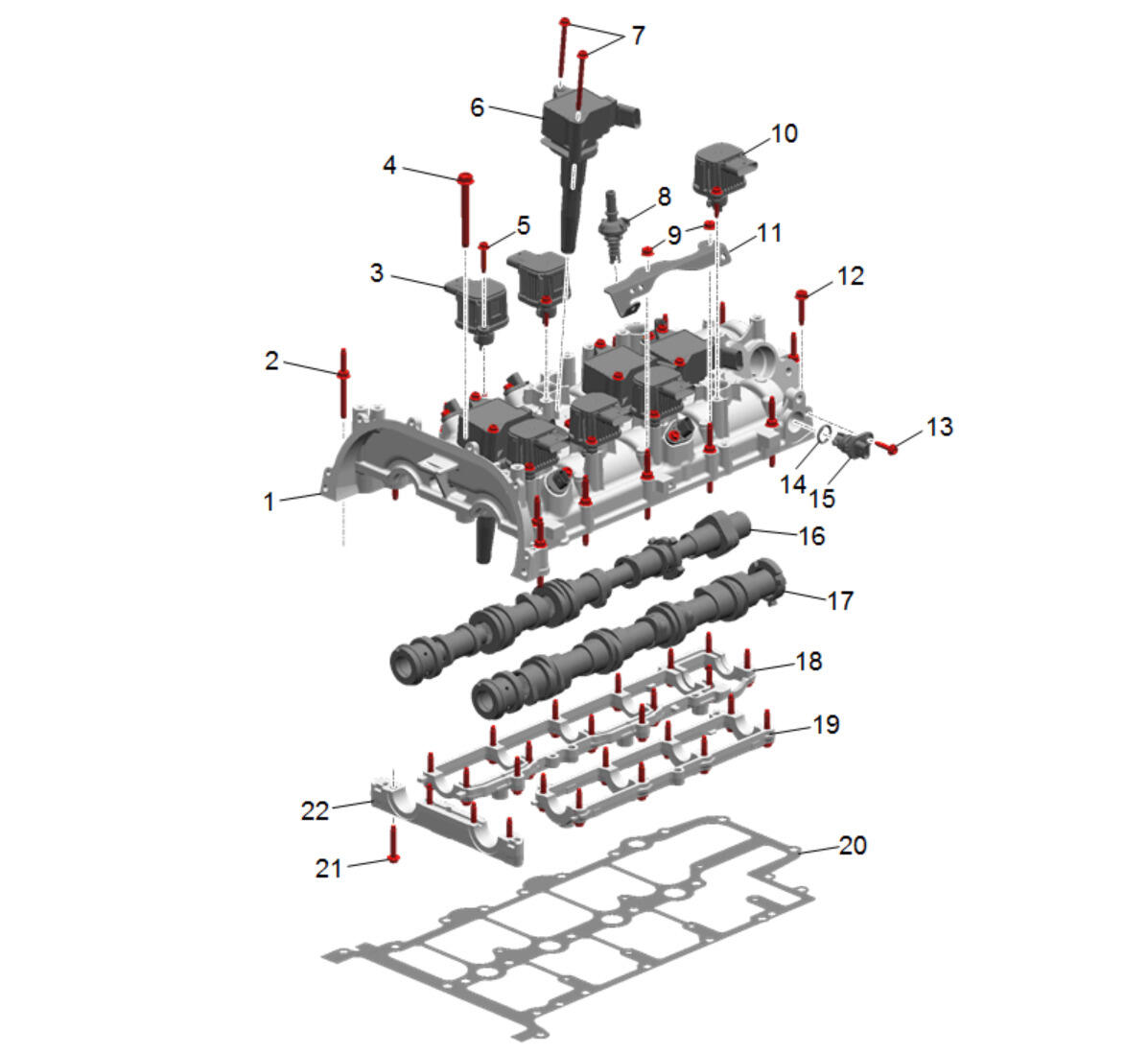

Camshaft Carrier and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Camshaft Carrier |
| 2 | Camshaft Cover Stud [14x] |
| 3 | Camshaft Position Actuator - Intake [2x] |
| 4 | Camshaft Carrier Bolt [5x] |
| 5 | Camshaft Position Actuator Bolt [12x] |
| 6 | Ignition Coil [4x] |
| 7 | Ignition Coil Bolt [8x] |
| 8 | Positive Crankcase Ventilation Valve |
| 9 | Engine Wiring Harness Bracket Nut [2x] |
| 10 | Camshaft Position Actuator - Exhaust [4x] |
| 11 | Engine Wiring Harness Bracket |
| 12 | Camshaft Carrier Bolt [4x] |
| 13 | Camshaft Position Sensor Bolt [6x] |
| 14 | Camshaft Position Sensor Seal [6x] |
| 15 | Camshaft Position Sensor [6x] |
| 16 | Intake Camshaft |
| 17 | Exhaust Camshaft |
| 18 | Camshaft Bearing Lower Cap |
| 19 | Camshaft Bearing Lower Cap |
| 20 | Camshaft Cover Gasket |
| 21 | Camshaft Bearing Cap Bolt [26x] |
| 22 | Camshaft Bearing Front Cap |
