Installation Procedure
Accelerator Pedal with Position Sensor Assembly (2) - Install - Accelerator Pedal with Position Sensor Assembly Replacement
- Brake and Accelerator Pedal Assembly - Install
- CAUTION:

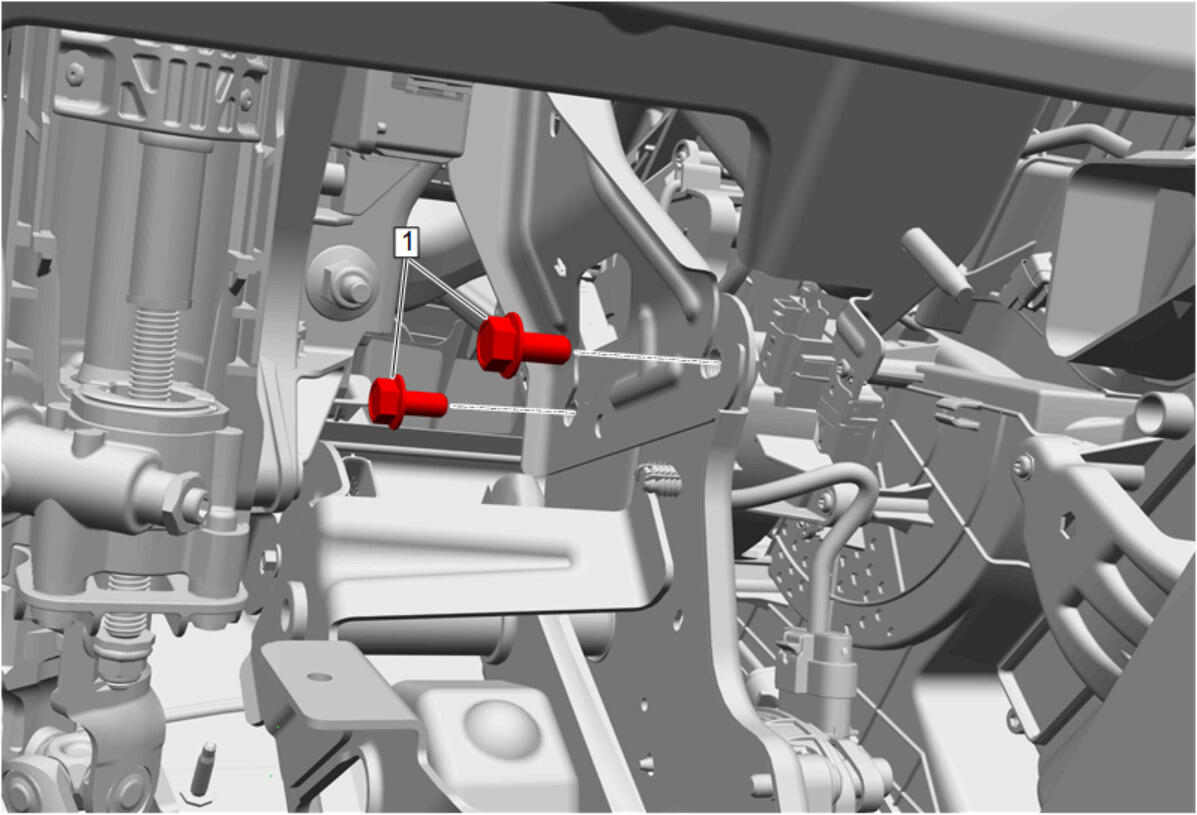

Brake Pedal Bracket Bolt (1) - Install and tighten [2x] 15 N.m (11 lb ft)
Brake Pedal Bracket Bolt (1) - Install and tighten 15 N.m (11 lb ft)

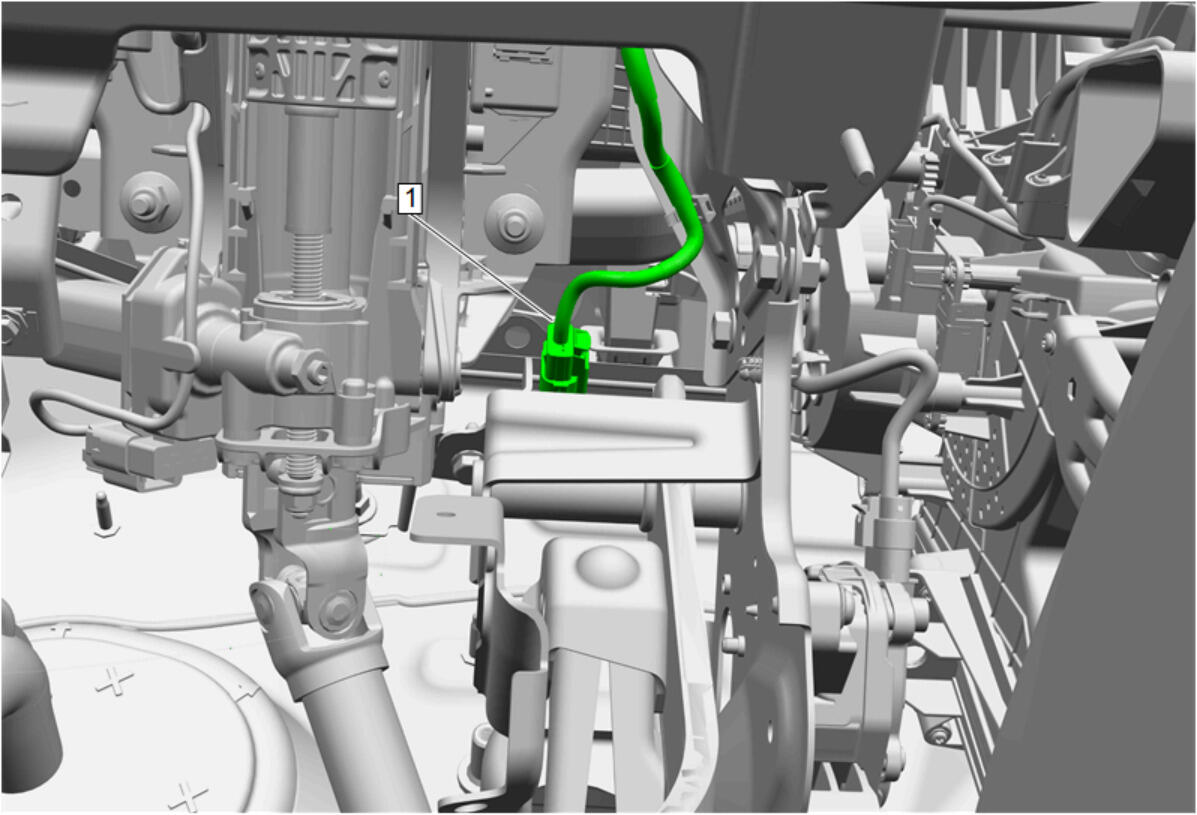

Electrical Connector (1) @ Brake Pedal Position Sensor - Connect
- Electrical Connector @ Accelerator Pedal Position Sensor - Connect
- Wiring Harness Retainer @ Brake and Accelerator Pedal Assembly - Secure
Brake Master Cylinder Bracket (2) - Install NEW
- Brake Master Cylinder Bracket Bolt (1) - Install and tighten [2x] 22 N.m (16 lb ft)
- Instrument Panel Lower Airbag - Driver Side - Remove Instrument Panel Lower Airbag Replacement - Driver Side
- Front Floor Console Extension Panel - Left Side - Remove Front Floor Console Extension Panel Replacement - Left Side
- Connect the battery negative cable. Battery Negative Cable Disconnection and Connection
