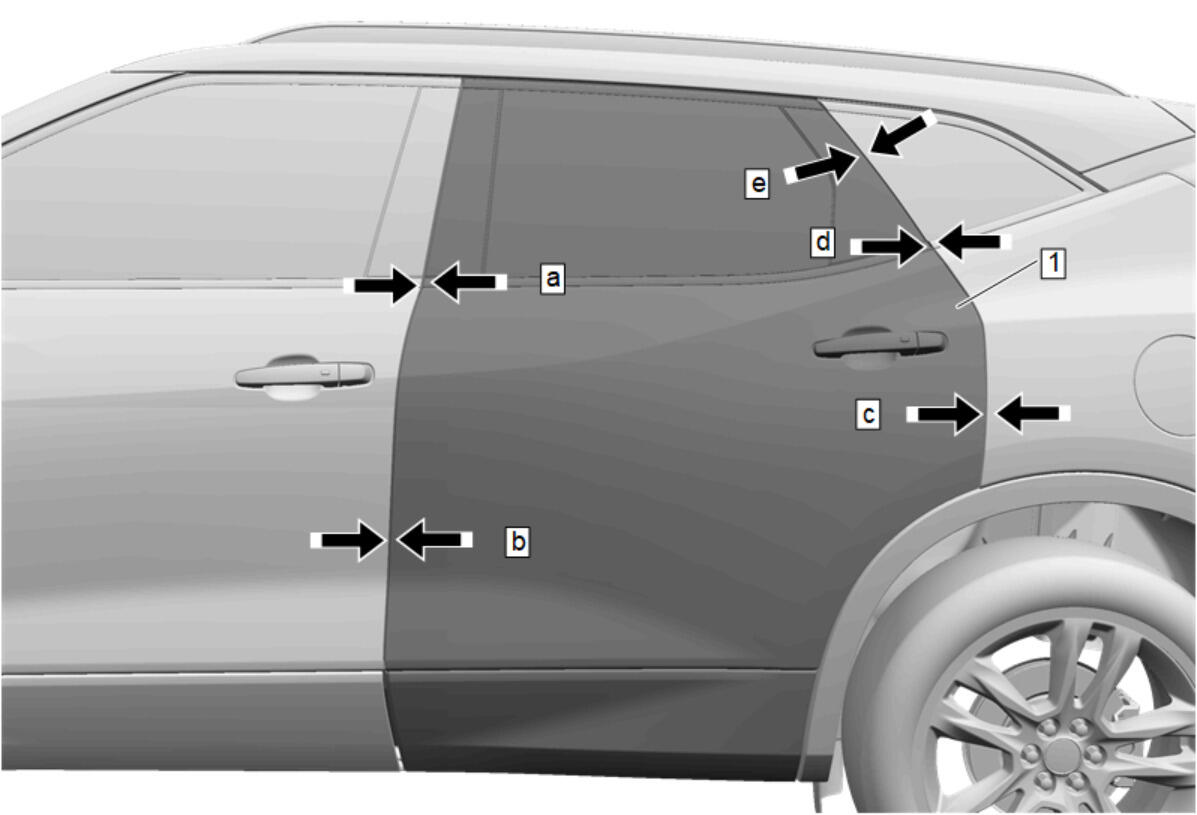

| 1 |
Rear Side Door Procedure
- Loosen the 4 rear side door hinge bolts to adjust the rear side door.
- Adjust the rear side door in order to obtain the specified gap between the rear side door belt molding to front side door belt molding, rear side door to front side door, rear side door to body side rear quarter panel, rear side door to front side door, rear side door lower molding to front side door lower molding, rear side door belt molding to quarter window module, and rear side door applique to quarter window module.
- Tighten the 4 rear side door hinge bolts. Rear Side Door Upper Hinge and Lower Hinge Replacement
- Rear Side Door Lock Striker - Adjust if necessary. Rear Side Door Lock Striker Adjustment
Adjustment:
- Rear side door belt molding to front side door belt molding (a) 3.5 mm ± 0.75 mm (0.14 in ± 0.03 in)
- Rear side door to front side door (b) 3.5 mm ± 0.75 mm (0.14 in ± 0.03 in)
- Rear side door to body side rear quarter panel (c) 3.5 mm ± 0.75 mm (0.14 in ± 0.03 in)
- Rear side door belt molding to quarter window module (d) 4.0 mm ± 1.5 mm (0.16 in ± 0.06 in)
- Rear side door applique to quarter window module (e) 4.5 mm ± 1.5 mm (0.18 in ± 0.06 in)
|
