Installation Procedure

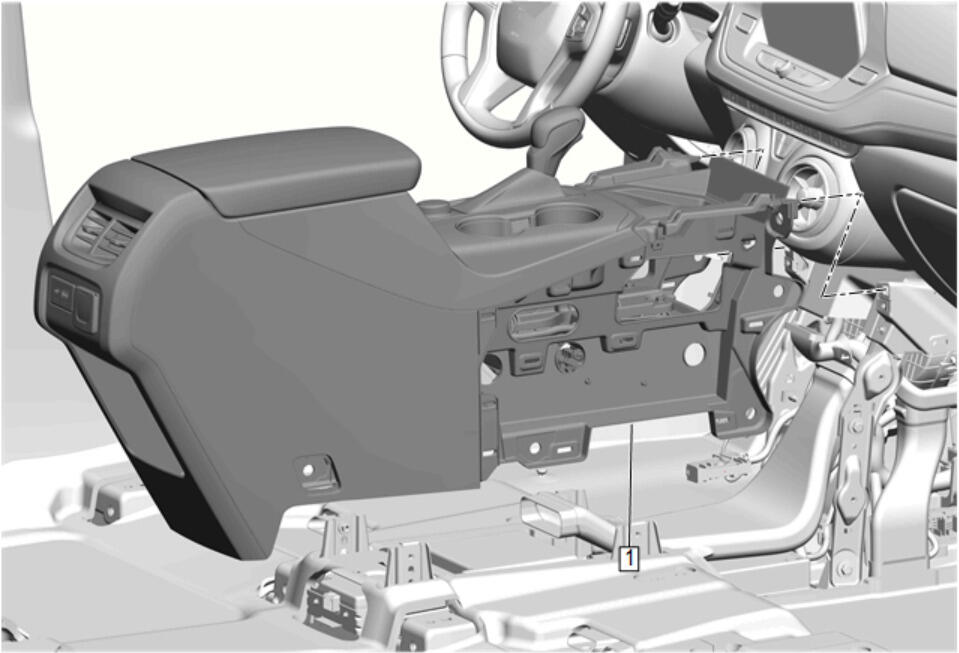

Front Floor Lower Console (1) - Install
- Connect the electrical connectors.

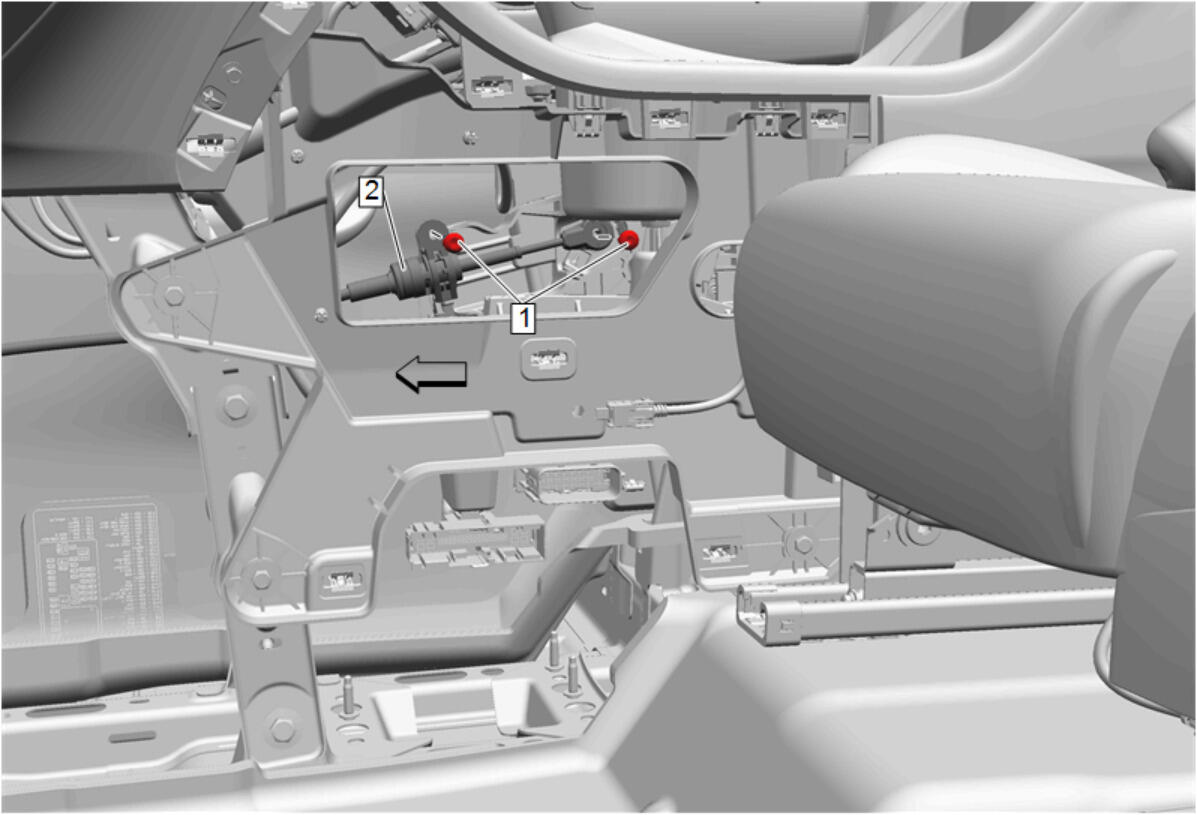

Install the automatic transmission range selector lever cable (2) to the transmission control assembly.
- Install the 2 automatic transmission range selector lever cable fasteners (1) and tighten to 9 N.m (80 lb in).

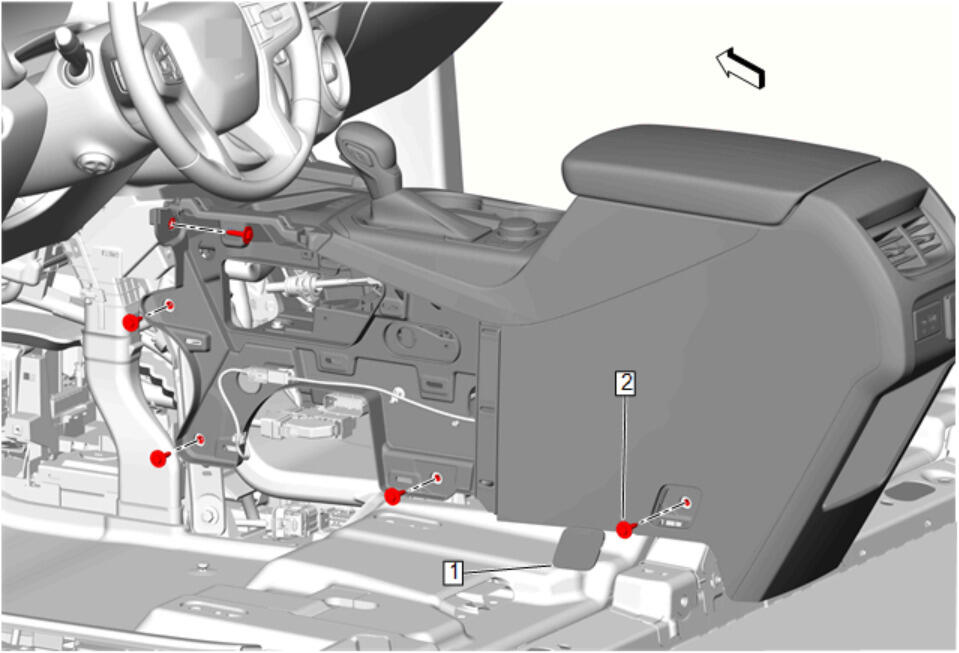

Front Floor Console Retainer Bolt (2) - Install and tighten [5x] 7.5 N.m (66 lb in)
- Front Floor Console Bolt Access Hole Cover (1) - Install

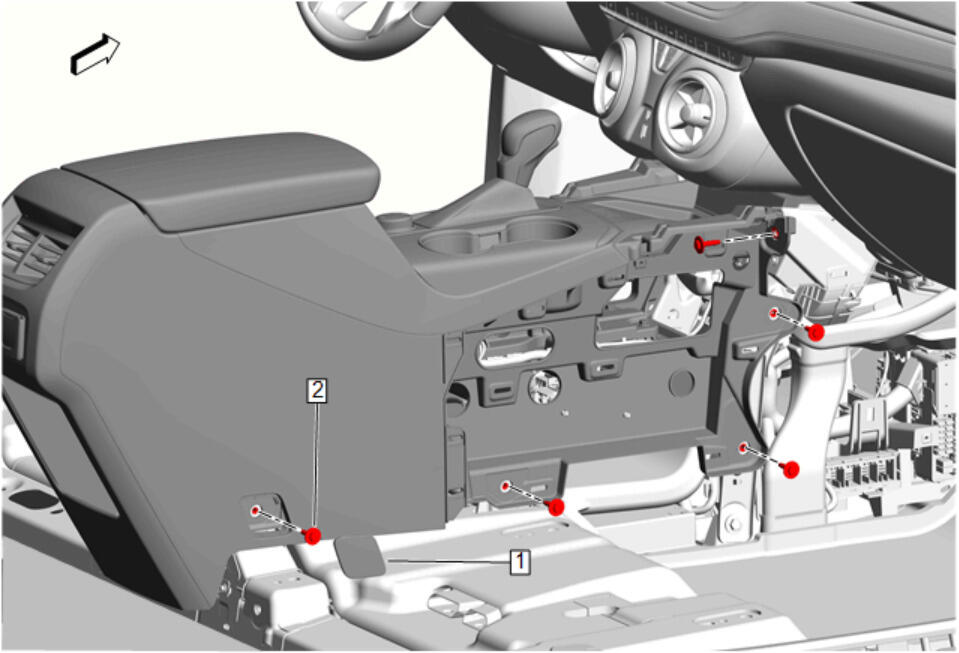

Front Floor Console Retainer Bolt (2) - Install and tighten [5x] 7.5 N.m (66 lb in)
- Front Floor Console Bolt Access Hole Cover (1) - Install
Front Floor Console Extension Panel-Left Side (1) - Install - Front Floor Console Extension Panel Replacement - Left Side
Front Floor Console Extension Panel-Right Side (1) - Install - Front Floor Console Extension Panel Replacement - Right Side
CAUTION:
Refer to Fastener Caution .
