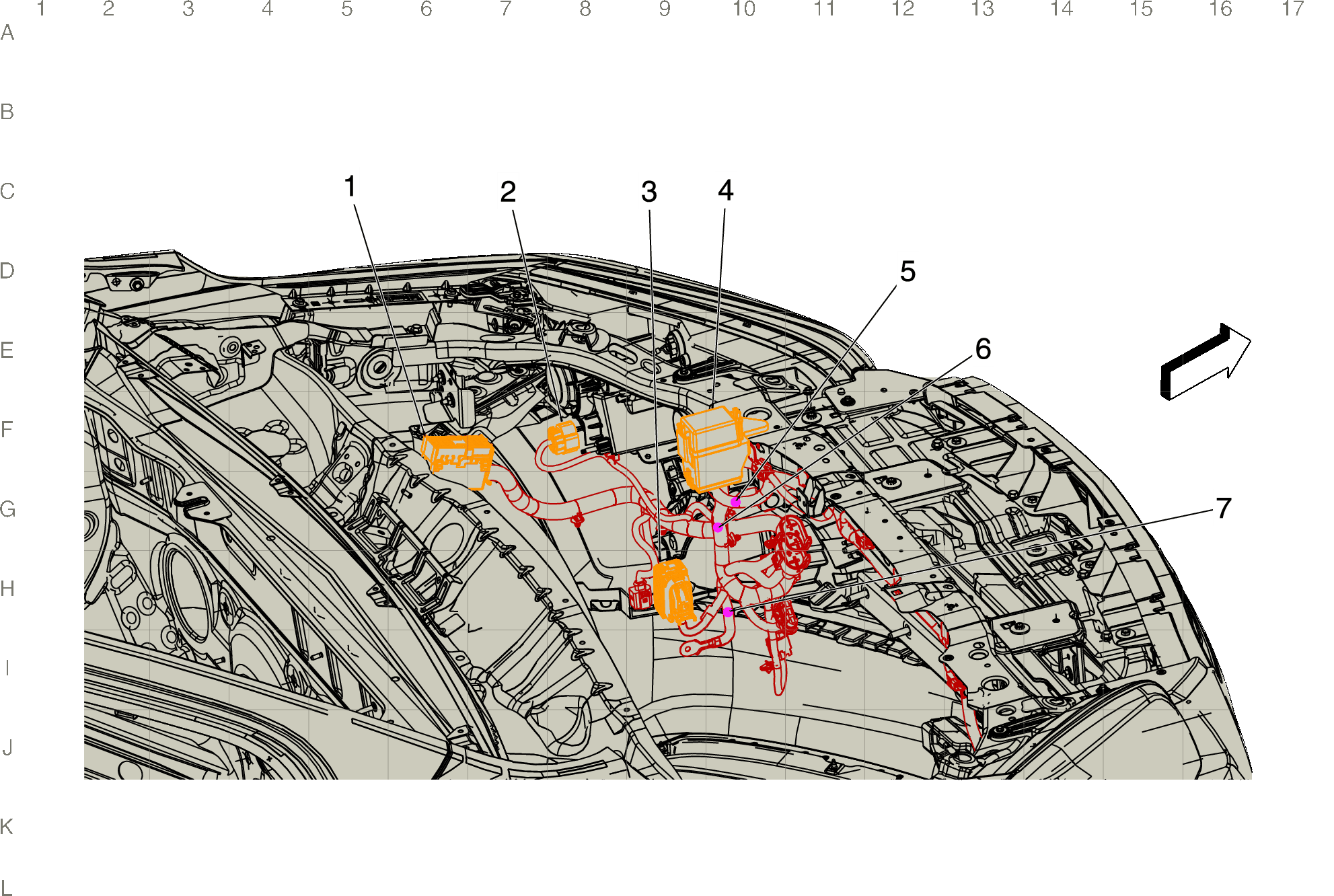

Forward Lamp Harness Routing (Buick)
Forward Lamp Harness Routing (Buick)
| Harness Name | Callout |
|---|---|
| X50A Fuse Block - Underhood X50A Fuse Block - Underhood X0 , X50A Fuse Block - Underhood X1 , X50A Fuse Block - Underhood X2 , X50A Fuse Block - Underhood X3 , X50A Fuse Block - Underhood X4 , and X50A Fuse Block - Underhood, Wire Entry | 1 |
| X110 Forward Lamp Harness to Headlamp Assembly - Left Harness X110 Forward Lamp Harness to Headlamp Assembly - Left Harness (SBM) , and X110 Forward Lamp Harness to Headlamp Assembly - Left Harness (T4L) | 2 |
| X105 Forward Lamp Harness to Body Harness X105 Forward Lamp Harness to Body Harness | 3 |
| X70A Relay Block - Underhood X70A Relay Block - Underhood , and X70A Relay Block - Underhood, Wire Entry | 4 |
| J130 Engine Harness | 5 |
| J138 Forward Lamp Harness | 6 |
| J125 Forward Lamp Harness | 7 |
