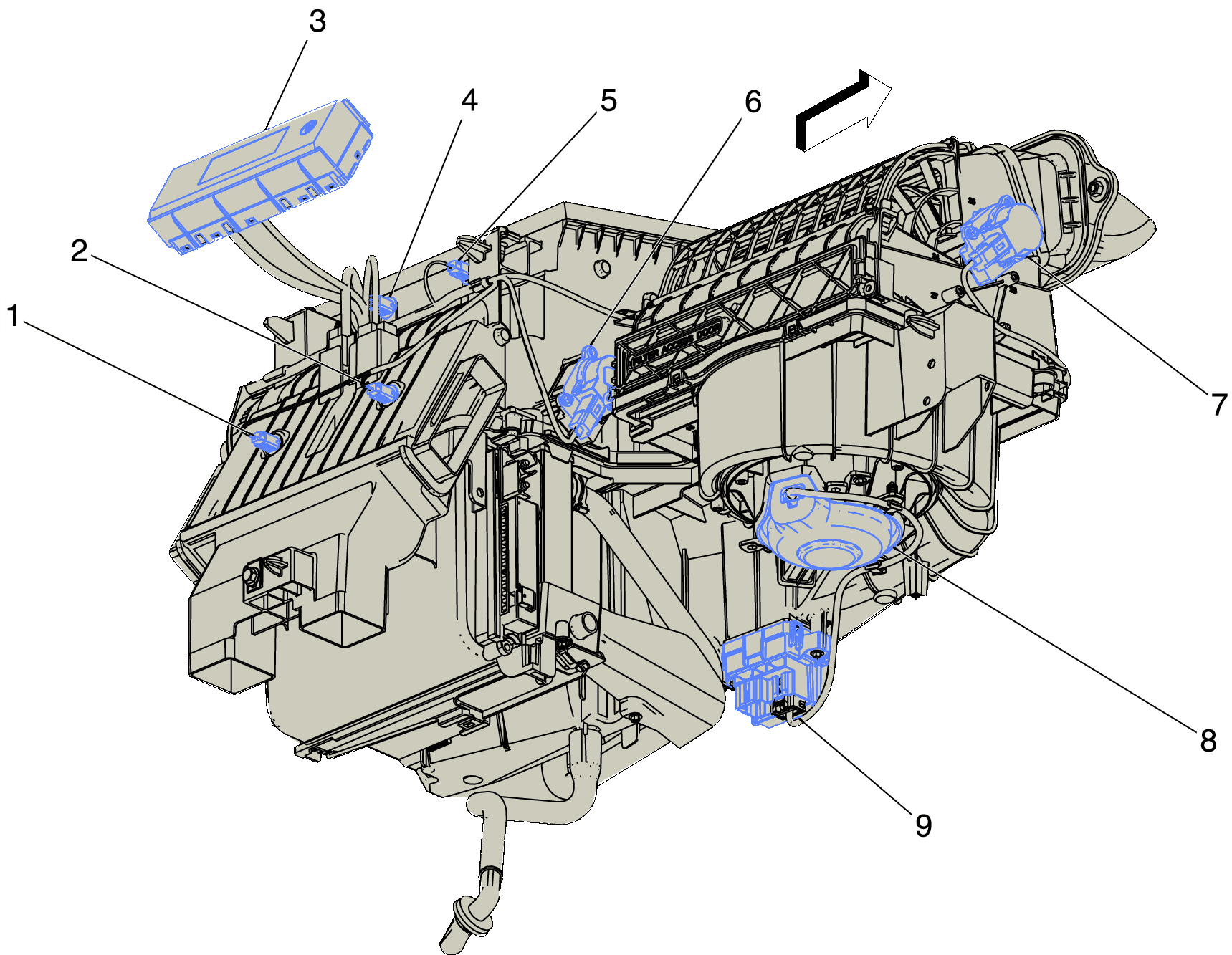

HVAC Components (Buick, 1 of 2)
HVAC Components (Buick, 1 of 2)
| Component Name | Callout |
|---|---|
| B7D Air Temperature Sensor - Duct Left Lower (CJ2) B7D Air Temperature Sensor - Duct Left Lower (CJ2) | 1 |
| B7E Air Temperature Sensor - Duct Right Lower (CJ2) B7E Air Temperature Sensor - Duct Right Lower (CJ2) | 2 |
| K33 HVAC Control Module K33 HVAC Control Module X1 , K33 HVAC Control Module X2 , K33 HVAC Control Module X3 , and K33 HVAC Control Module X4 (CJ2) | 3 |
| B7H Air Temperature Sensor - Duct Left Upper (CJ2) B7H Air Temperature Sensor - Duct Left Upper (CJ2) | 4 |
| B7J Air Temperature Sensor - Duct Right Upper (CJ2) B7J Air Temperature Sensor - Duct Right Upper (CJ2) | 5 |
| M6R Air Temperature Door Actuator - Right (CJ2) M6R Air Temperature Door Actuator - Right (CJ2) | 6 |
| M46 Air Recirculation Door Actuator M46 Air Recirculation Door Actuator | 7 |
| M8 Blower Motor M8 Blower Motor | 8 |
| K8 Blower Motor Control Module K8 Blower Motor Control Module X1 , and K8 Blower Motor Control Module X2 | 9 |
