Installation Procedure
WARNING: This page is about a different car, the 2019 Chevrolet Malibu. However, it is still accessible from the selected car via links, so may be relevant.
Position the transmission fluid auxiliary cooler outlet pipe (1) on the vehicle.

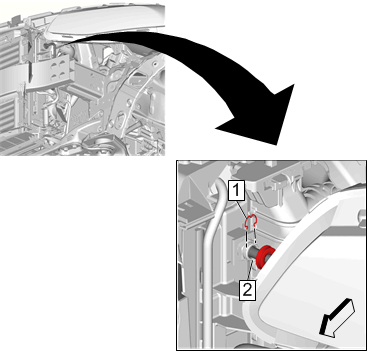

Transmission Fluid Cooler Pipe Fitting Retainer (1) @ Auxiliary Radiator - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Auxiliary Cooler Outlet Pipe (2) @ Auxiliary Radiator - Install

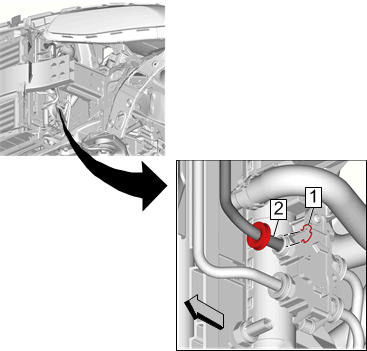

Transmission Fluid Cooler Pipe Fitting Retainer (1) @ Transmission Cooler Bypass Valve - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Auxiliary Cooler Outlet Pipe (2) @ Transmission Cooler Bypass Valve - Install
- Front Bumper Fascia - Install - Front Bumper Fascia Replacement
- Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level and Condition Check
- Inspect for transmission fluid leaks.
