Installation Procedure
WARNING: This page is about a different car, the 2019 Chevrolet Malibu. However, it is still accessible from the selected car via links, so may be relevant.
Position the transmission cooler bypass valve (1) on the vehicle.

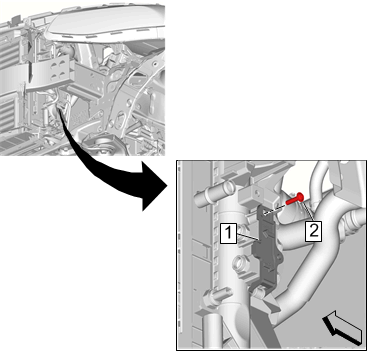

Transmission Cooler Bypass Valve Bracket (1) - Install
- Transmission Cooler Bypass Valve Bracket Bolt (2) - Install and tighten 4 N.m (35 lb in)

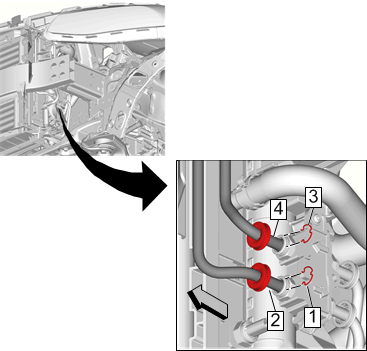

Transmission Fluid Cooler Pipe Fitting Retainer (1) @ Transmission Cooler Bypass Valve - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Auxiliary Cooler Inlet Pipe (2) @ Transmission Cooler Bypass Valve - Install
- Transmission Fluid Cooler Pipe Fitting Retainer (3) @ Transmission Cooler Bypass Valve - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Auxiliary Cooler Outlet Pipe (4) @ Transmission Cooler Bypass Valve - Install

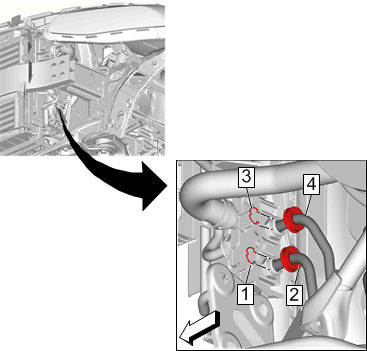

Transmission Fluid Cooler Pipe Fitting Retainer (1) @ Transmission Cooler Bypass Valve - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Cooler Outlet Pipe (2) @ Transmission Cooler Bypass Valve - Install
- Transmission Fluid Cooler Pipe Fitting Retainer (3) @ Transmission Cooler Bypass Valve - Install - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Transmission Fluid Cooler Inlet Pipe (4) @ Transmission Cooler Bypass Valve - Install
- Front Bumper Fascia - Install - Front Bumper Fascia Replacement
- Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level and Condition Check
- Inspect for transmission fluid leaks.
CAUTION:
Refer to Fastener Caution .
