Instrument Panel Harness Routing - Rear of Instrument Panel

WARNING: This page is about a different car, the 2019 Chevrolet Malibu. However, it is still accessible from the selected car via links, so may be relevant.

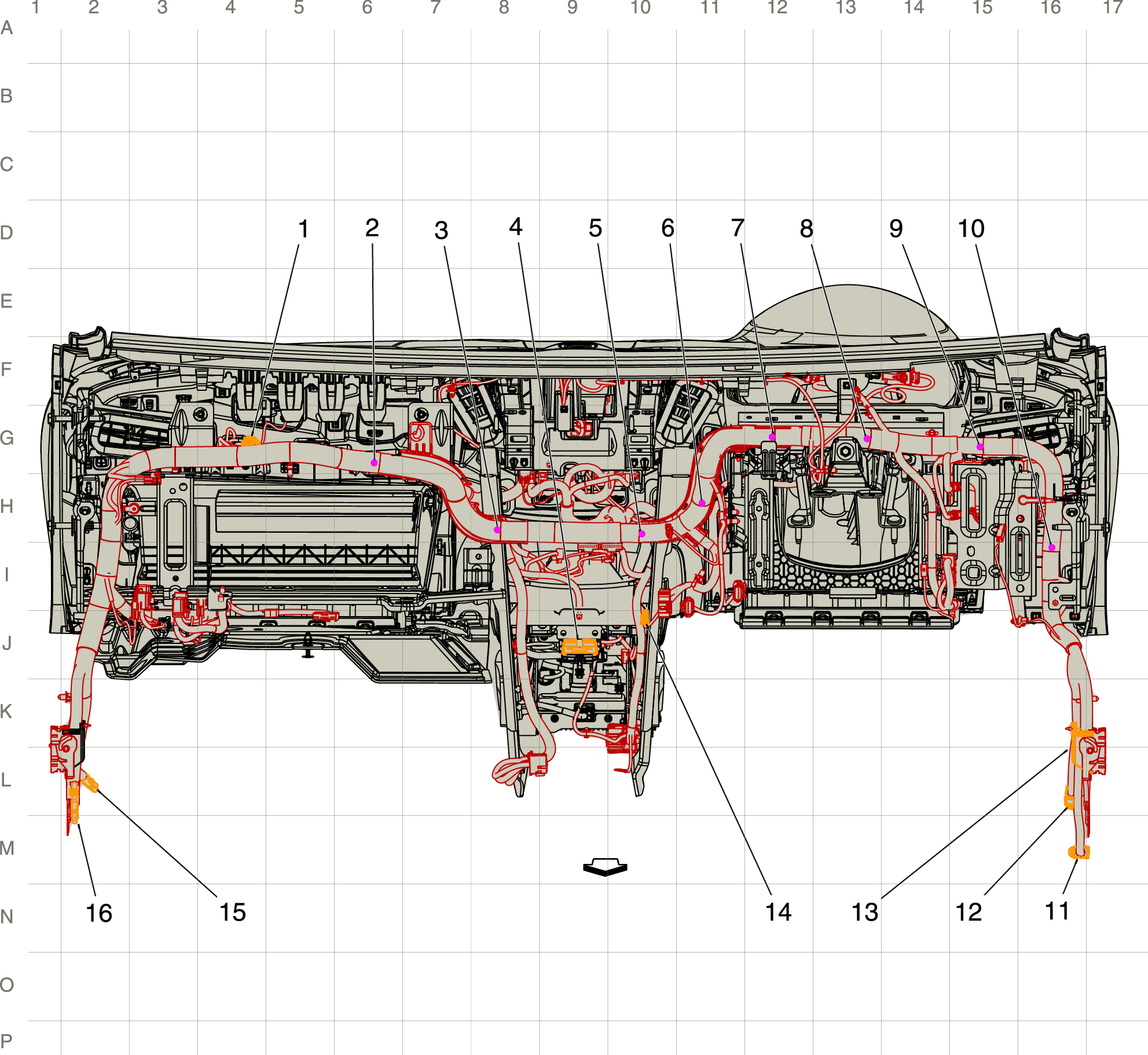

GM5095457Courtesy of GENERAL MOTORS COMPANY
Items
1. X206 Instrument Panel Harness to Instrument Panel Air Bag Jumper Harness X206 Instrument Panel Harness to HVAC Harness
2. J218 Instrument Panel Harness
3. J213 Instrument Panel Harness
4. X300 Instrument Panel Harness to Floor Console Harness X300 Instrument Panel Harness to Floor Console Harness
5. J214 Instrument Panel Harness
6. J217 Instrument Panel Harness
7. J220 Instrument Panel Harness
8. J210 Instrument Panel Harness
9. J216 Instrument Panel Harness
10. J212 Instrument Panel Harness
11. X209 Instrument Panel Harness to Body Harness (C32) X209 Instrument Panel Harness to Body Harness (C32)
12. X211 Instrument Panel Harness to Body Harness X211 Instrument Panel Harness to Body Harness
13. X210 Instrument Panel Harness to Body Harness X210 Instrument Panel Harness to Body Harness
14. X212 Instrument Panel Harness to HVAC Harness (C4P) X212 Instrument Panel Harness to HVAC Harness (C67/C4P)
15. X214 Instrument Panel Harness to Instrument Panel Harness (UE1) X214 Instrument Panel Harness to Instrument Panel Harness (UE1)
16. X213 Body Harness to Instrument Panel Coax Harness X213 Body Harness to Instrument Panel Coax Harness
