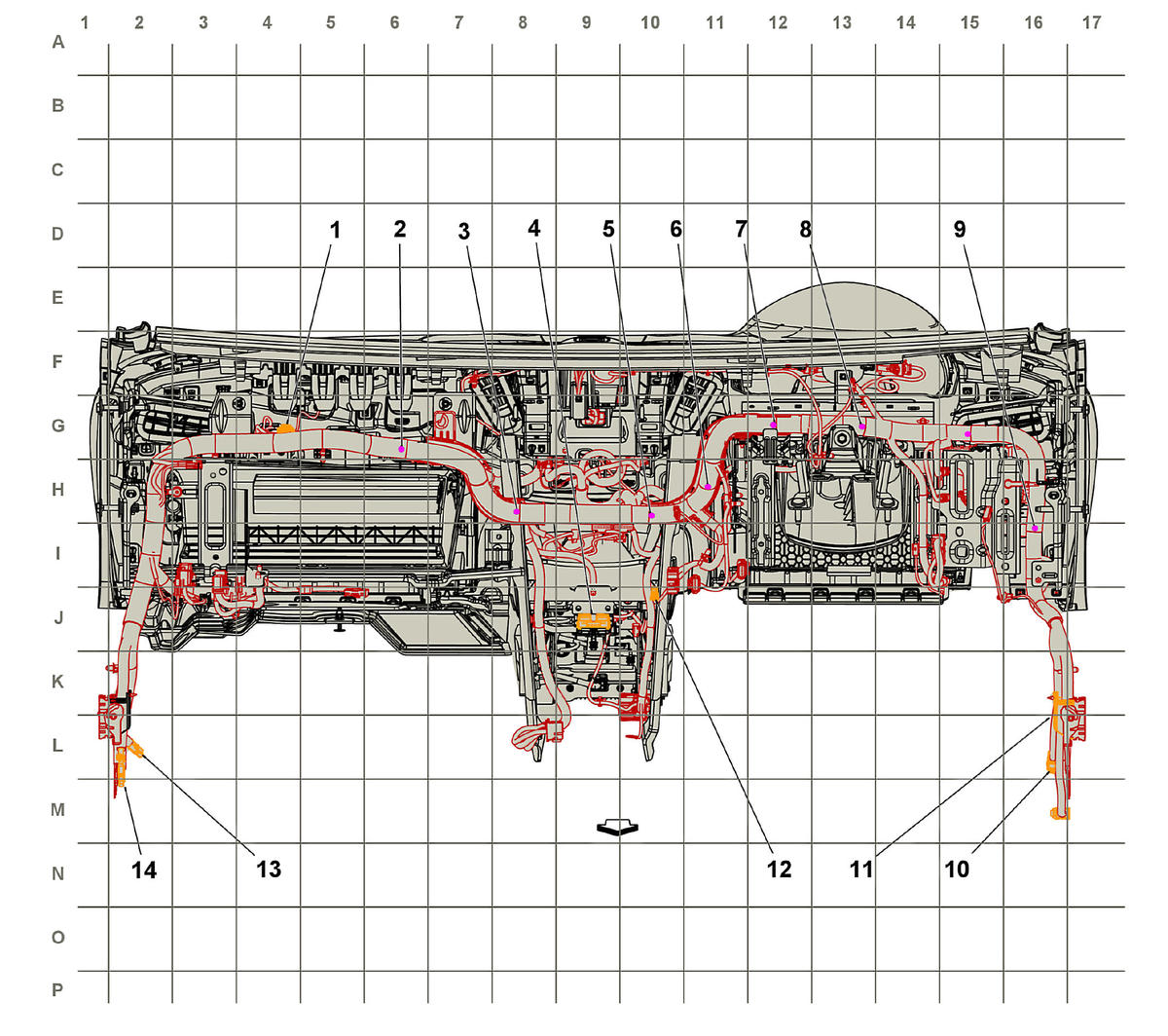

Instrument Panel Harness Routing - Rear of Instrument Panel
Instrument Panel Harness Routing - Rear of Instrument Panel
| Harness Name | Callout |
|---|---|
| X206 Instrument Panel Harness to Instrument Panel Air Bag Jumper Harness X206 Instrument Panel Harness to Instrument Panel Air Bag Jumper Harness | 1 |
| J218 Instrument Panel Harness | 2 |
| J213 Instrument Panel Harness | 3 |
| X300 Instrument Panel Harness to Floor Console Harness X300 Instrument Panel Harness to Floor Console Harness | 4 |
| J214 Instrument Panel Harness | 5 |
| J217 Instrument Panel Harness | 6 |
| J220 Instrument Panel Harness | 7 |
| J210 Instrument Panel Harness | 8 |
| J212 Instrument Panel Harness | 9 |
| X211 Instrument Panel Harness to Body Harness X211 Instrument Panel Harness to Body Harness | 10 |
| X210 Instrument Panel Harness to Body Harness X210 Instrument Panel Harness to Body Harness | 11 |
| X212 Instrument Panel Harness to HVAC Harness (C4P) X212 Instrument Panel Harness to HVAC Harness (C4P) | 12 |
| X214 Body Harness COAX to Instrument Panel Harness COAX (UE1) X214 Body COAX Harness to Instrument Panel COAX Harness (UE1) | 13 |
| X213 Body Harness COAX to Instrument Panel Harness COAX X213 Body Harness to Instrument Panel Harness (IOR+U2K) , or X213 Body Harness to Instrument Panel Harness (IOR-U2K) , or X213 Body Harness to Instrument Panel Harness (IOU+U2K) , or X213 Body Harness to Instrument Panel Harness (IOU-U2K) | 14 |
