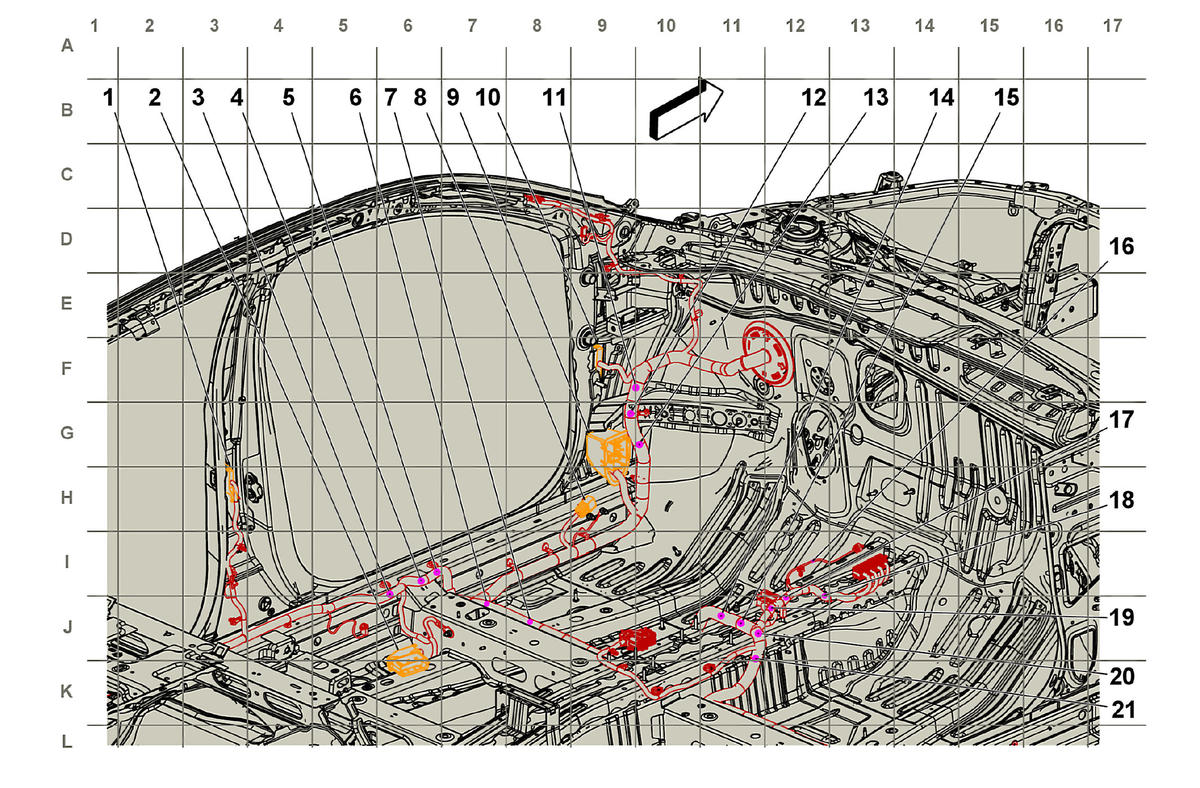

Body Harness Routing - Passenger Compartment - Front Floor
Body Harness Routing - Passenger Compartment - Front Floor
| Harness Name | Callout |
|---|---|
| X700 Left Rear Door Harness to Body Harness X700 Left Rear Door Harness to Body Harness | 1 |
| X310 Driver Seat Harness to Body Harness X310 Driver Seat Harness to Body Harness | 2 |
| J325 Body Harness | 3 |
| J310 Body Harness | 4 |
| J208 Body Harness | 5 |
| J300 Body Harness | 6 |
| J324 Body Harness | 7 |
| X211 Instrument Panel Harness to Body Harness X211 Instrument Panel Harness to Body Harness | 8 |
| X210 Instrument Panel Harness to Body Harness X210 Instrument Panel Harness to Body Harness | 9 |
| X500 Driver Door Harness to Body Harness X500 Driver Door Harness to Body Harness | 10 |
| J201 Body Harness | 11 |
| J202 Body Harness | 12 |
| J203 Body Harness | 13 |
| J322 Body Harness | 14 |
| J304 Body Harness | 15 |
| J301 Body Harness | 16 |
| J311 Body Harness | 17 |
| J307 Body Harness | 18 |
| J341 Body Harness | 19 |
| J342 Body Harness | 20 |
| J305 Body Harness | 21 |
