Installation Procedure
WARNING: This page is about a different variant/trim than selected.
Fuel Feed and Evaporative Emission Rear Pipe (3) - Install
- Evaporative Emission Pipe (2) - Connect - Plastic Collar Quick Connect Fitting Service
- Fuel Feed Pipe (1) - Connect - Plastic Collar Quick Connect Fitting Service

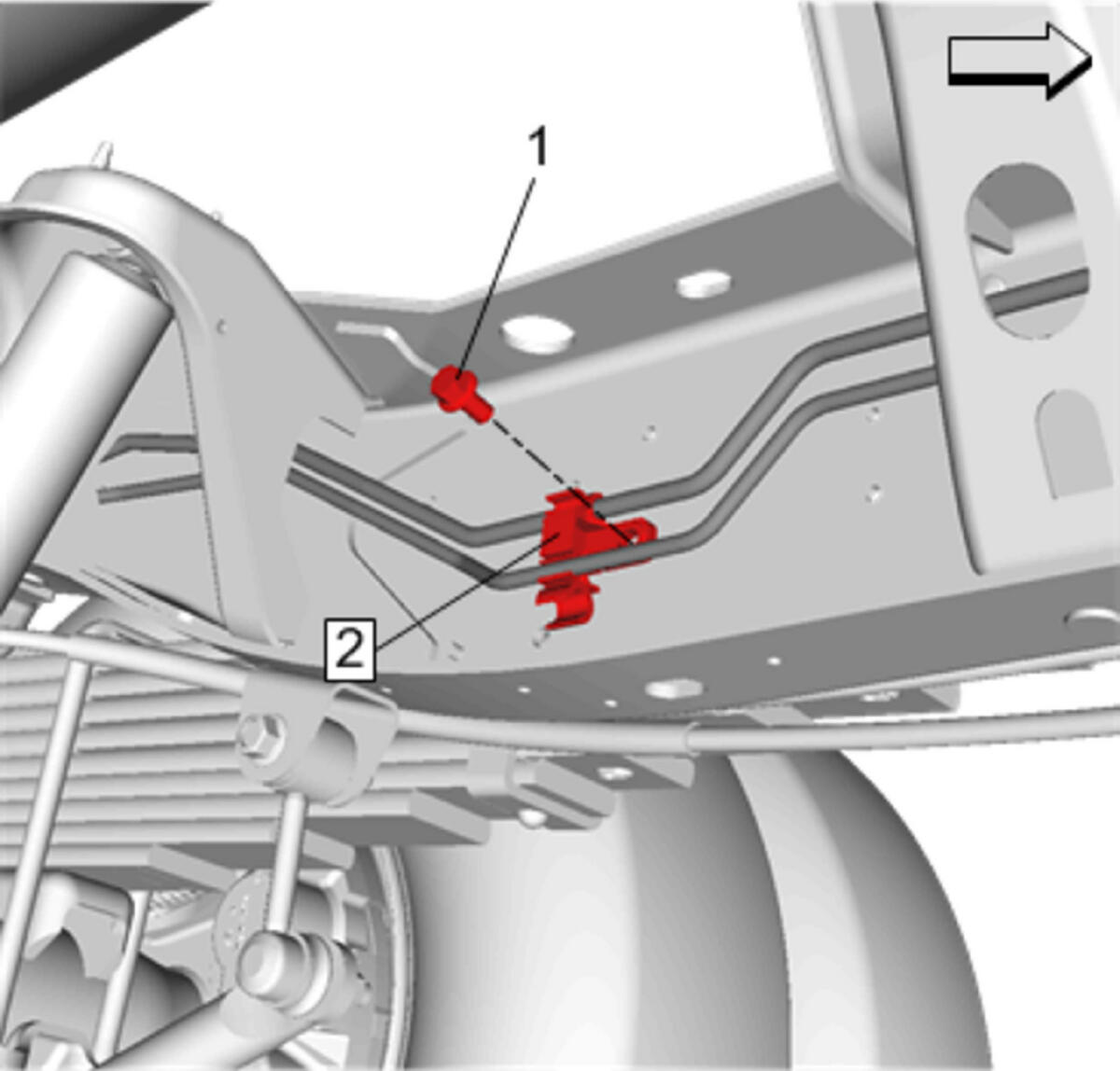

Retainer (2) - Install
- Fuel Feed and Evaporative Emission Rear Pipe Bolt (1) - Install and tighten8.5 N.m (75 lb in)

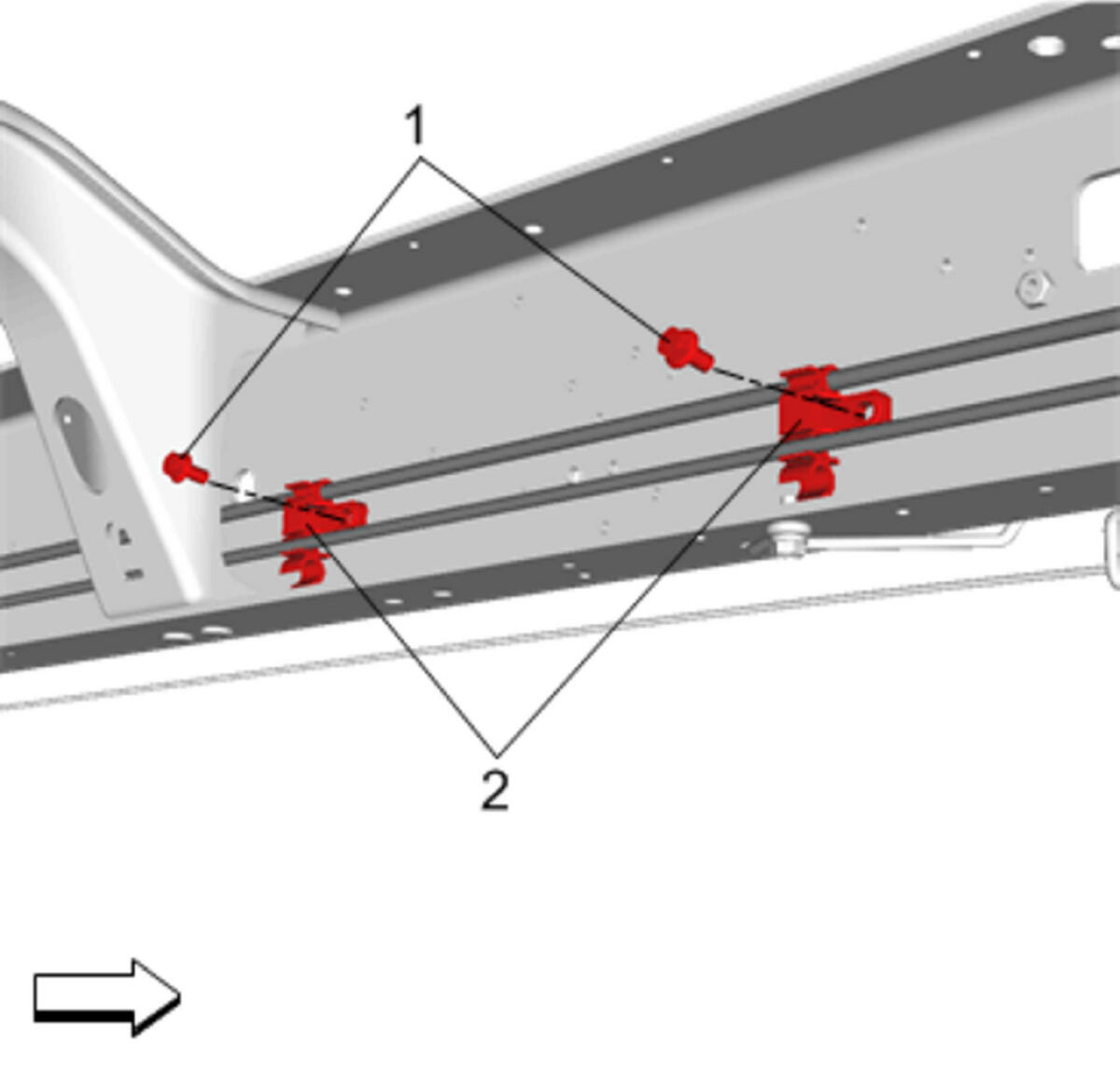

Retainer (2) - Install [2x]
- Fuel Feed and Evaporative Emission Rear Pipe Bolt (1) - Install and tighten [2x] 8.5 N.m (75 lb in)

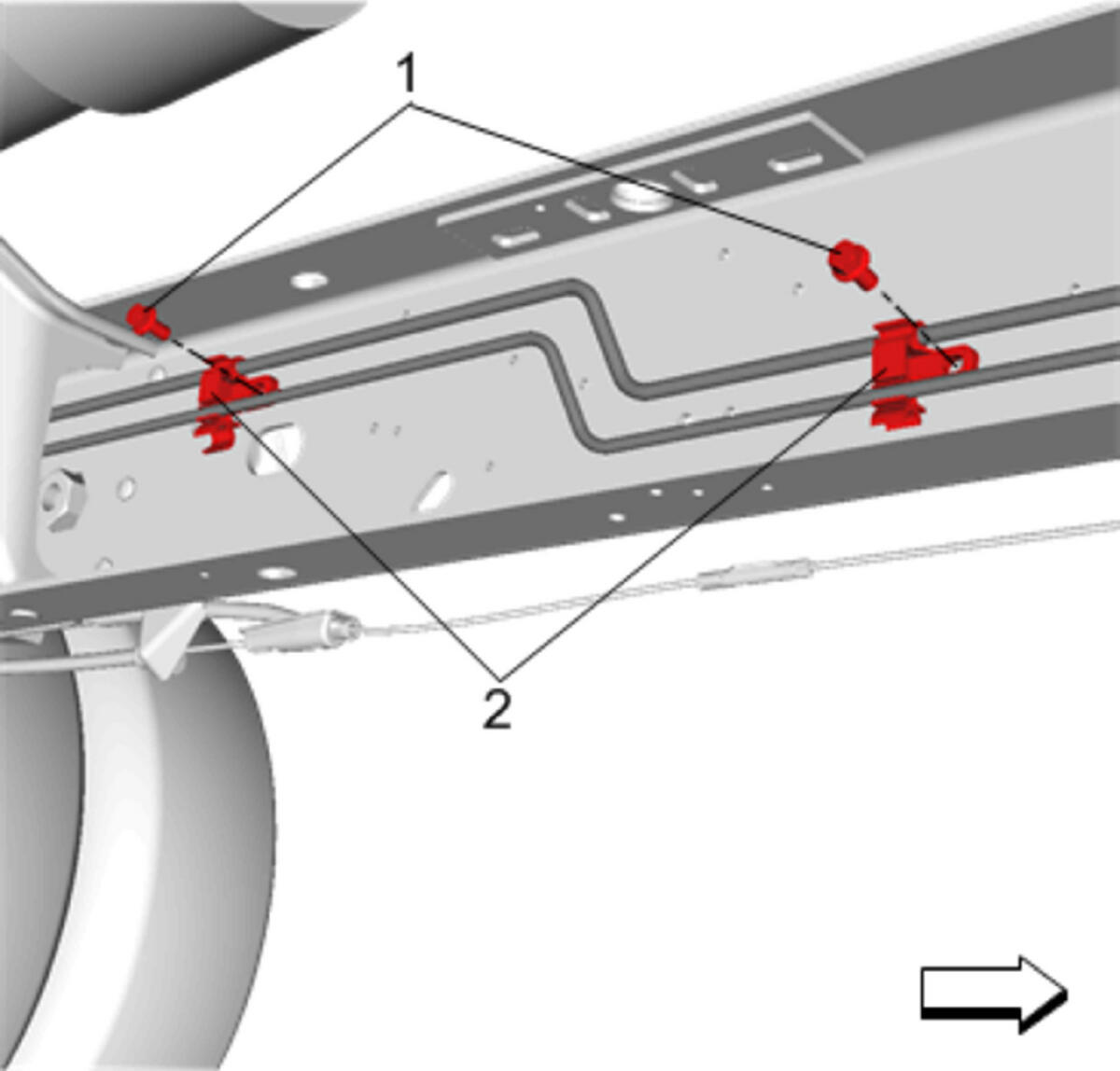

Retainer (2) - Install [2x]
- Fuel Feed and Evaporative Emission Rear Pipe Bolt (1) - Install and tighten [2x] 8.5 N.m (75 lb in)

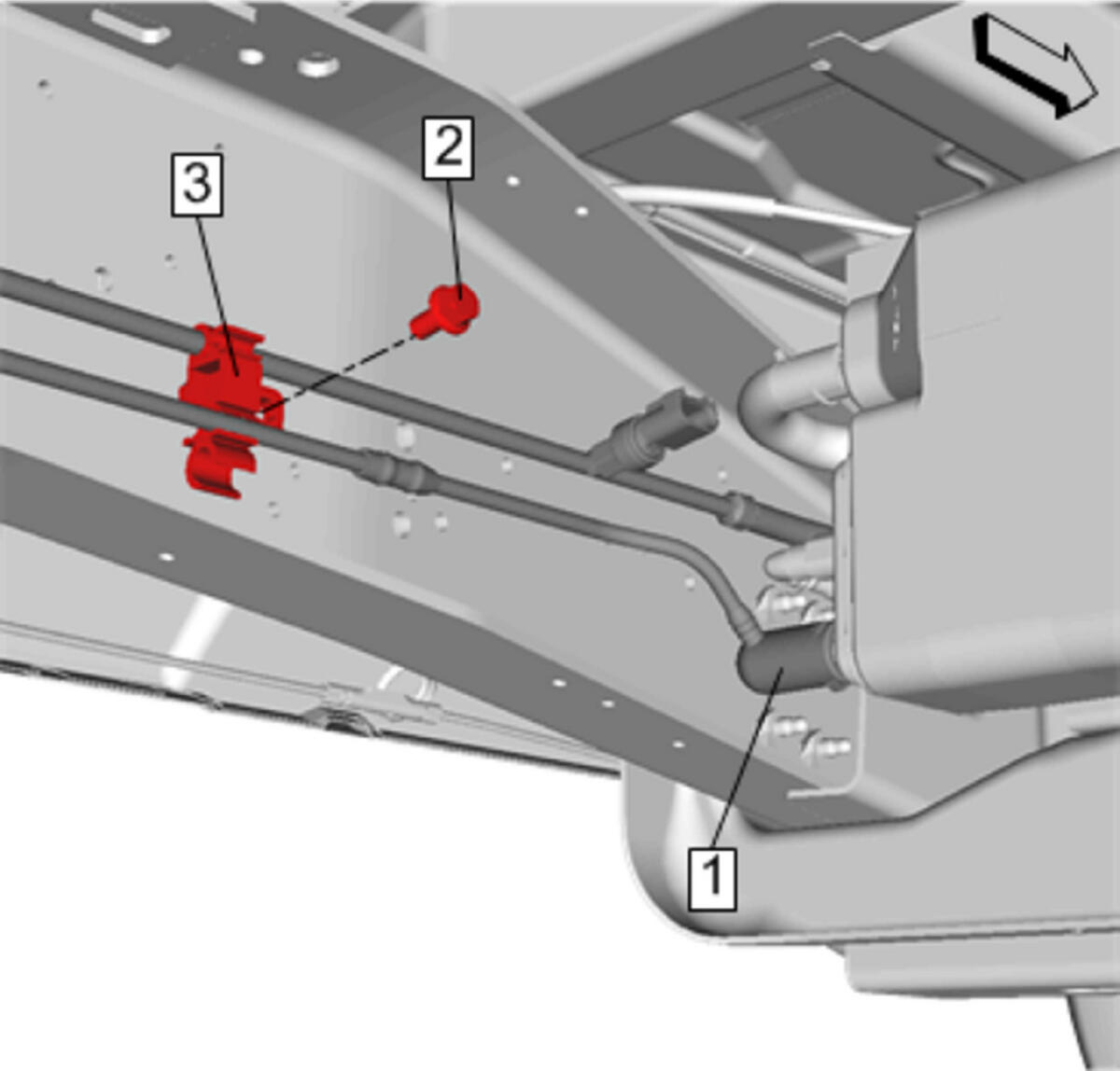

Retainer (3) - Install
- Fuel Feed and Evaporative Emission Rear Pipe Bolt (2) - Install and tighten8.5 N.m (75 lb in)

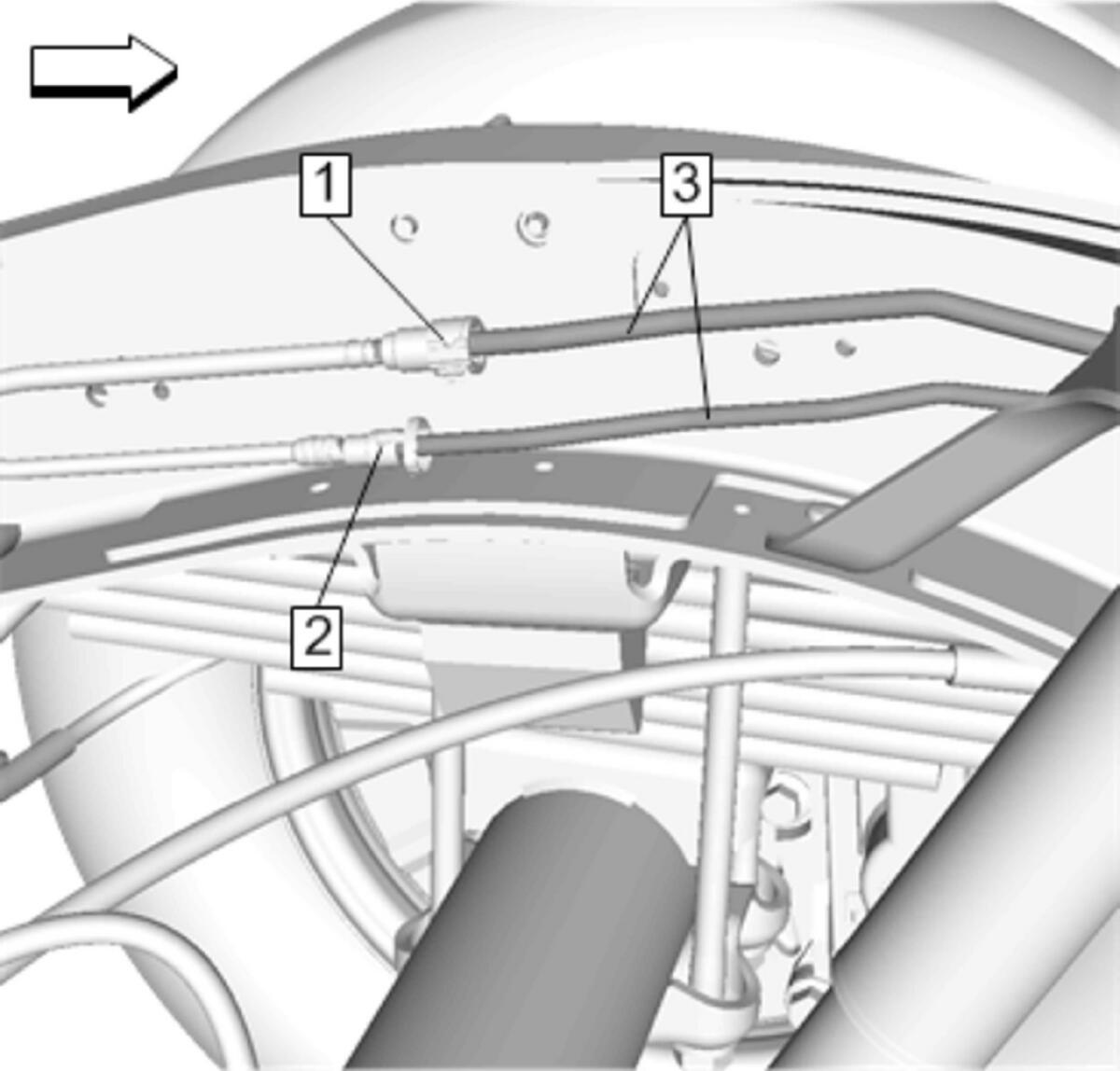

- Evaporative Emission Pipe (1) - Connect - Plastic Collar Quick Connect Fitting Service

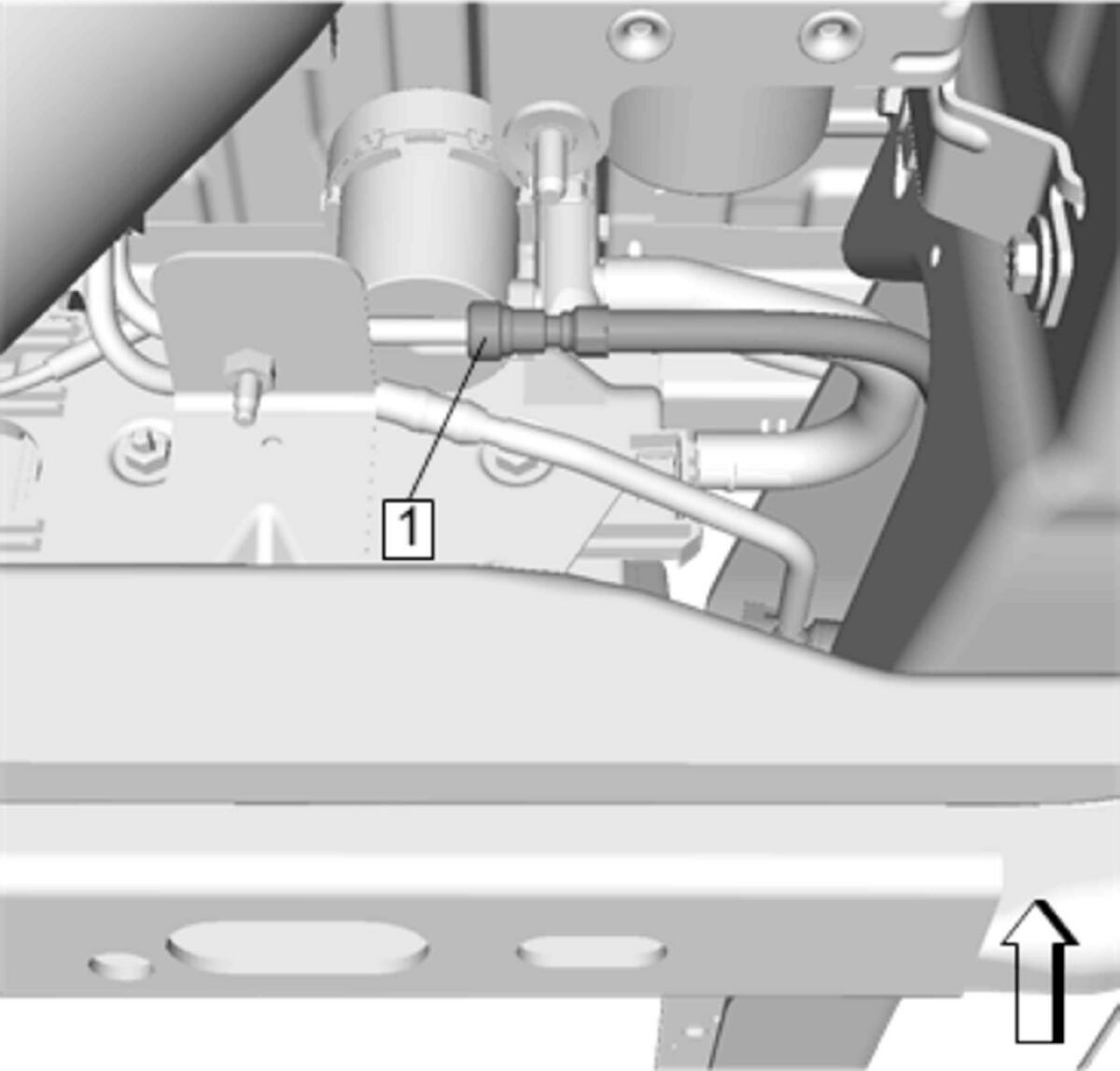

Fuel Feed Pipe (1) - Connect - Metal Collar Quick Connect Fitting Service
- Fuel Pressure Sensor - Connect - Fuel Pressure Sensor Replacement (Short Wheel Base) , or Fuel Pressure Sensor Replacement (Long Wheel Base) , or Fuel Pressure Sensor Replacement (Chassis Cab Front Tank) , or Fuel Pressure Sensor Replacement (Chassis Cab Rear Tank)
- Lower the vehicle.
CAUTION:
Refer to Fastener Caution .
