Installation Procedure
WARNING: This page is about a different variant/trim than selected.
- NOTE:

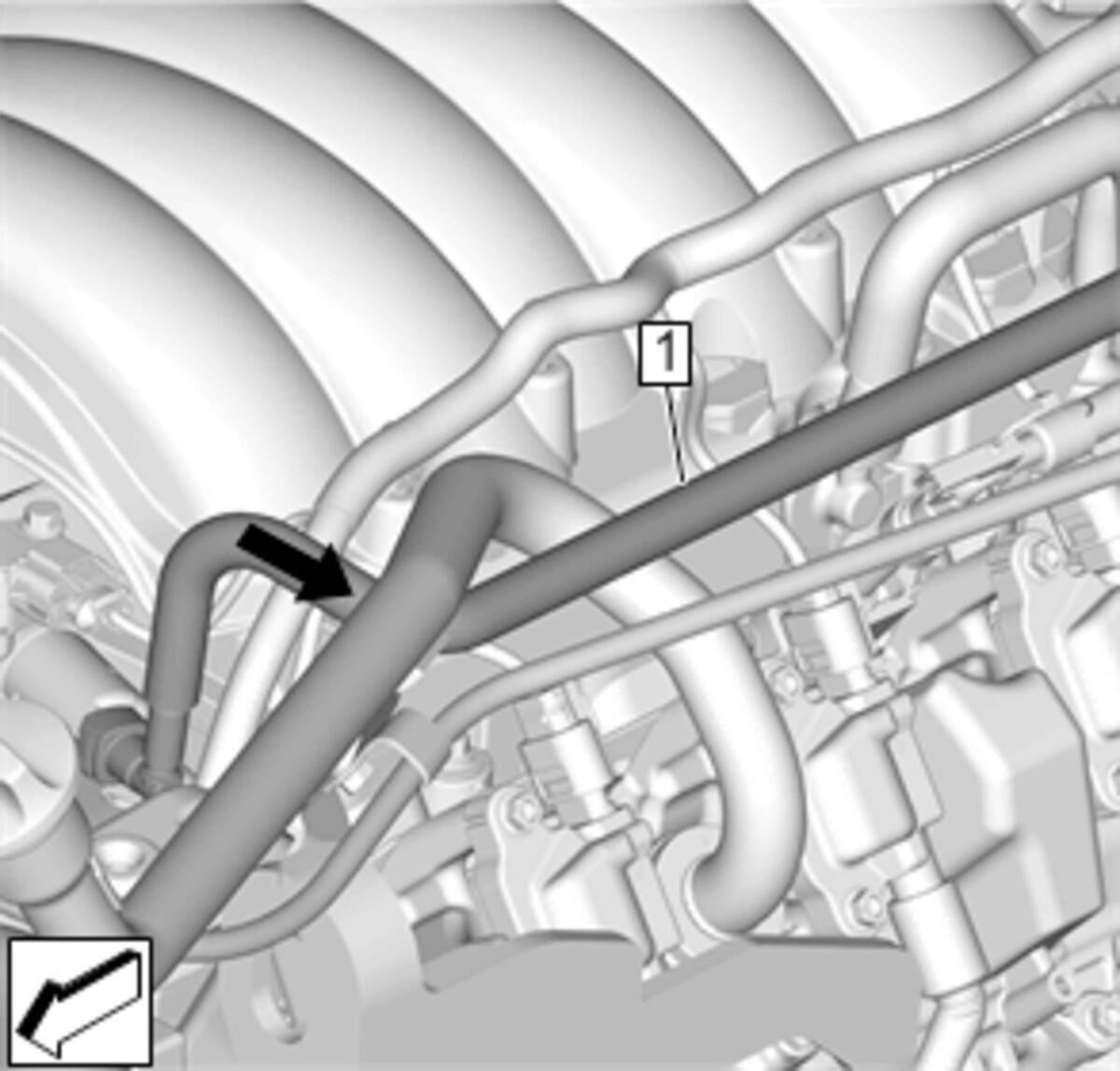

While removing/installing the evaporative emission canister purge tube, note the routing under the oil filler tube.
Position the evaporative emission canister purge tube (1) on the engine.

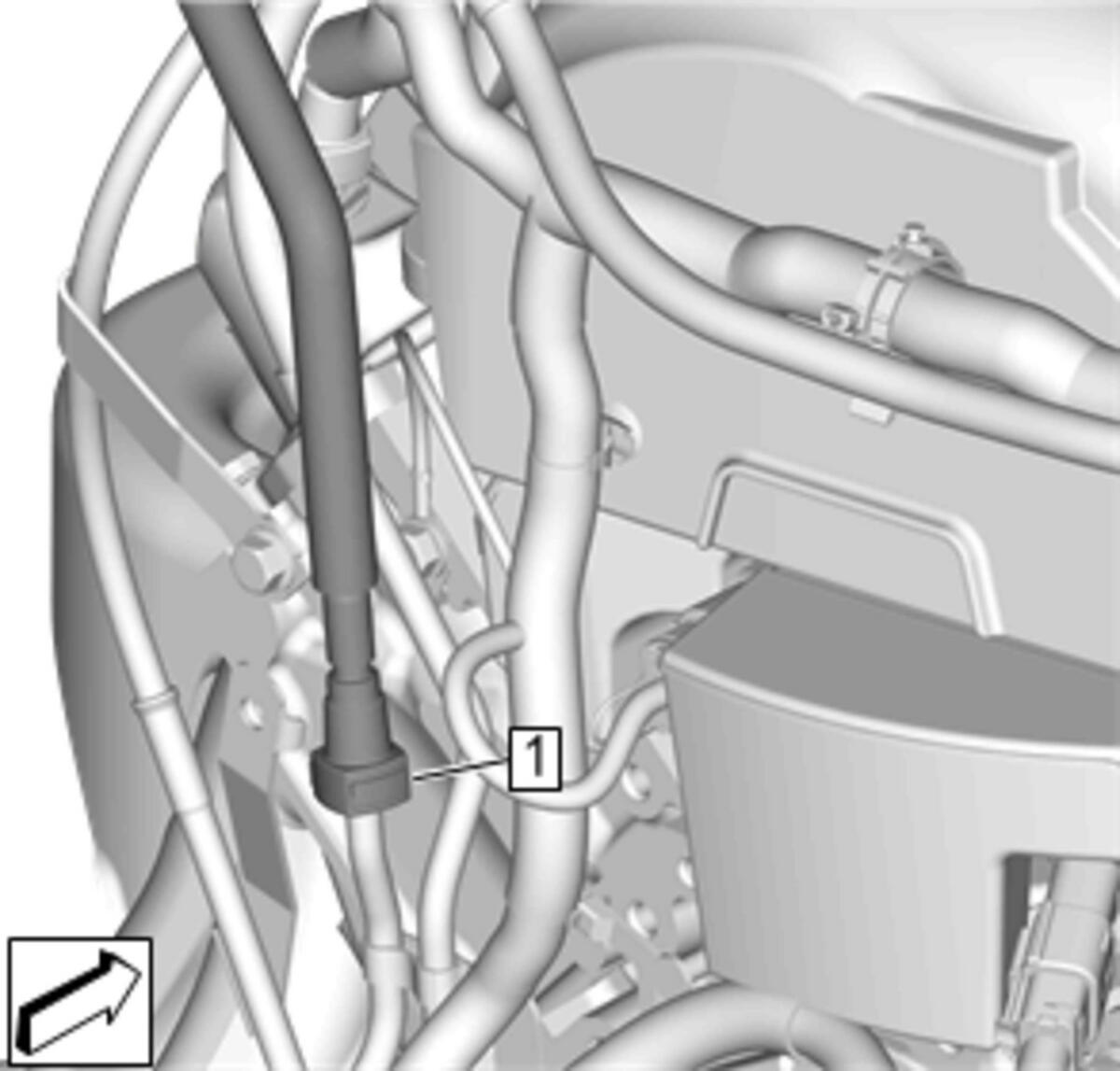

Connect the evaporative emission canister purge tube (1) to the fuel feed and evaporative emission front pipe. Plastic Collar Quick Connect Fitting Service

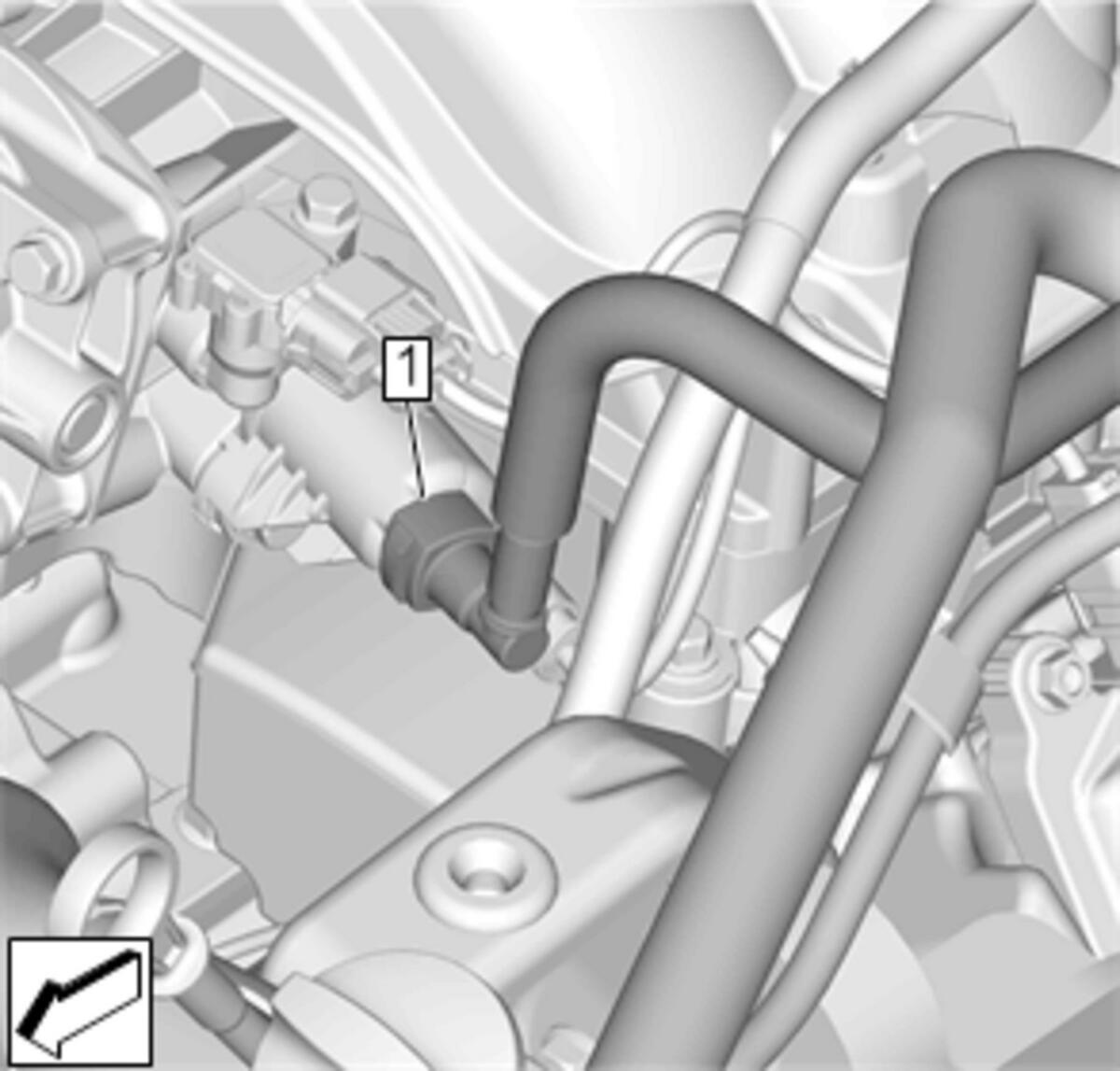

Connect the evaporative emission canister purge tube (1) to the evaporative emission canister purge solenoid valve. Plastic Collar Quick Connect Fitting Service
- Engine Cover - Install - Engine Cover Replacement
- Air Cleaner Outlet Duct - Install - Air Cleaner Outlet Duct Replacement
