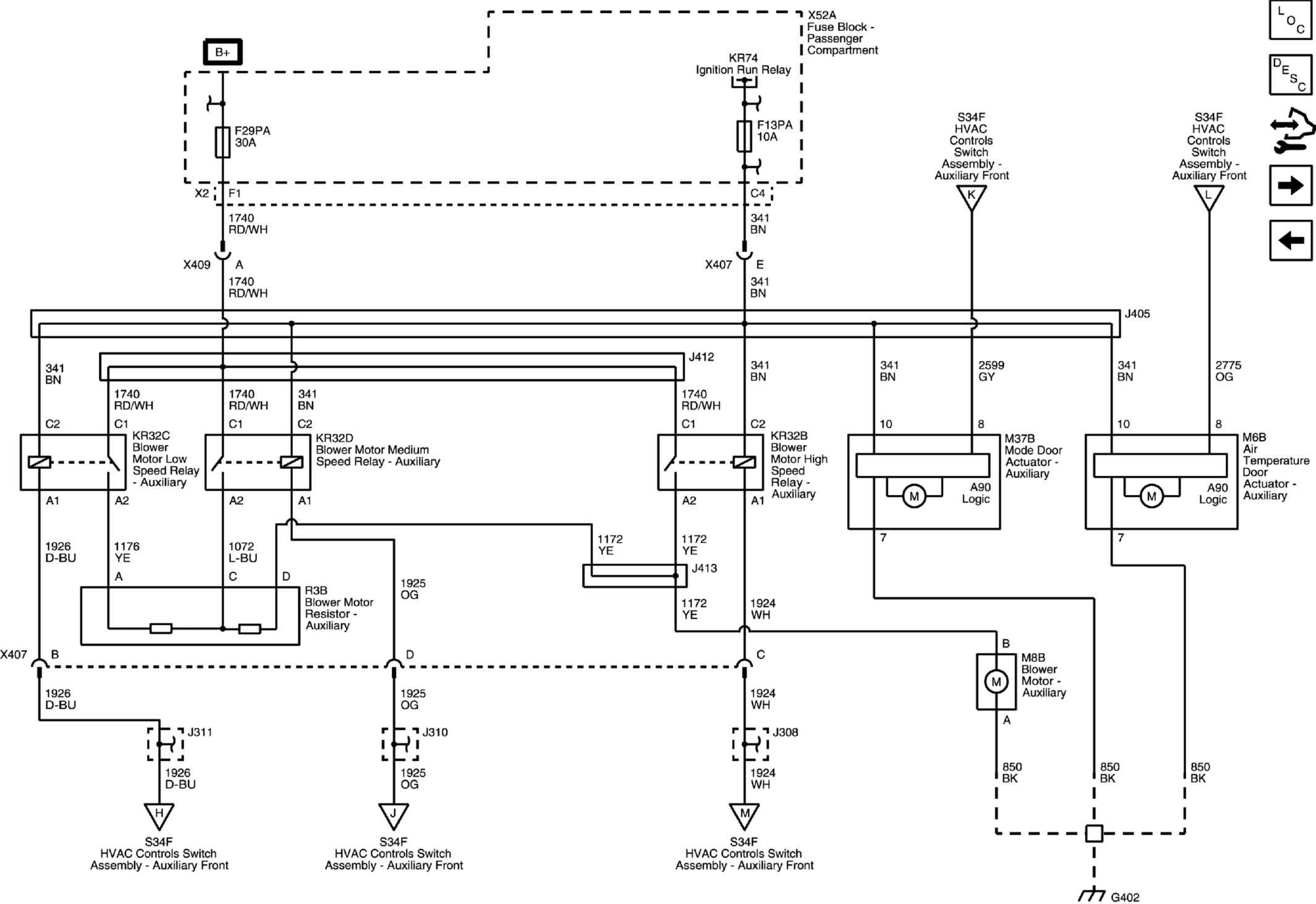

Rear HVAC with Rear Air Conditioning (C69), without Rear HVAC Controls - Front Controls
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1740 | Battery Positive Voltage |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| CAV_F1 | F1 |
| CONN_X2 | X2 |
| 1740_RD/WH | 1740 RD/WH |
| 1740_RD/WH | 1740 RD/WH |
| 341 | Run Ignition 3 Voltage |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| CAV_C4 | C4 |
| 341_BN | 341 BN |
| CAV_A | A |
| CAV_E | E |
| 2599 | Rear Mode Motor Signal |
| 2599_GY | 2599 GY |
| CAV_8 | 8 |
| 341_BN | 341 BN |
| CAV_10 | 10 |
| 341_BN | 341 BN |
| CAV_10 | 10 |
| 2775 | Rear Air Temperature Motor Control |
| 2775_OG | 2775 OG |
| CAV_8 | 8 |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| 341_BN | 341 BN |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| 1926 | Auxiliary Blower Motor Low Speed Control |
| 1926_D-BU | 1926 D-BU |
| CAV_A1 | A1 |
| 1176 | Auxiliary Blower Motor Low Speed Control |
| 1176_YE | 1176 YE |
| CAV_A | A |
| CAV_A2 | A2 |
| 1072 | Auxiliary Blower Motor Medium Speed Control |
| 1072_L-BU | 1072 L-BU |
| CAV_C | C |
| CAV_A2 | A2 |
| 1925 | Auxiliary Blower Motor Medium Speed Control |
| 1925_OG | 1925 OG |
| CAV_A1 | A1 |
| 1172 | Auxiliary Blower Motor Control |
| 1172_YE | 1172 YE |
| CAV_D | D |
| 1926_D-BU | 1926 D-BU |
| 1172_YE | 1172 YE |
| CAV_B | B |
| CAV_A2 | A2 |
| 1924 | Auxiliary Blower Motor High Speed Control |
| 1924_WH | 1924 WH |
| CAV_A1 | A1 |
| 850_BK | 850 BK |
| CAV_7 | 7 |
| 850_BK | 850 BK |
| CAV_A | A |
| CAV_7 | 7 |
| 850_BK | 850 BK |
| 1172_YE | 1172 YE |
| 1924_WH | 1924 WH |
| 1924_WH | 1924 WH |
| 1925_OG | 1925 OG |
| 1925_OG | 1925 OG |
| 850 | Ground |
| 1926_D-BU | 1926 D-BU |
| X407 | X407 |
| CAV_B | B |
| CAV_C | C |
| CAV_D | D |
| F29PA | F29PA 30A |
| G402 | G402 |
| X409 | X409 |
| X407 | X407 |
| J405 | J405 |
| J412 | J412 |
| F13PA | F13PA 10A |
| J413 | J413 |
| K_REF | K |
| L_REF | L |
| H_REF | H |
| J_REF | J |
| M_REF | M |
| J311 | J311 |
| J310 | J310 |
| J308 | J308 |
| X407 | X407 |
| KR32C | KR32C Blower Motor Low Speed Relay - Auxiliary |
| KR32B | KR32B Blower Motor High Speed Relay - Auxiliary |
| M37B | M37B Mode Door Actuator - Auxiliary (C69) |
| M8B | M8B Blower Motor - Auxiliary (C36 or C69) |
| KR32D | KR32D Blower Motor Medium Speed Relay - Auxiliary |
| M6B | M6B Air Temperature Door Actuator - Auxiliary (C69) |
| A90 | A90 Logic |
| A90 | A90 Logic |
| R3B | R3B Blower Motor Resistor - Auxiliary (C36 or C69) |
| KR74 | KR74 Ignition Run Relay |
| X52A | X52A Fuse Block - Passenger Compartment |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
