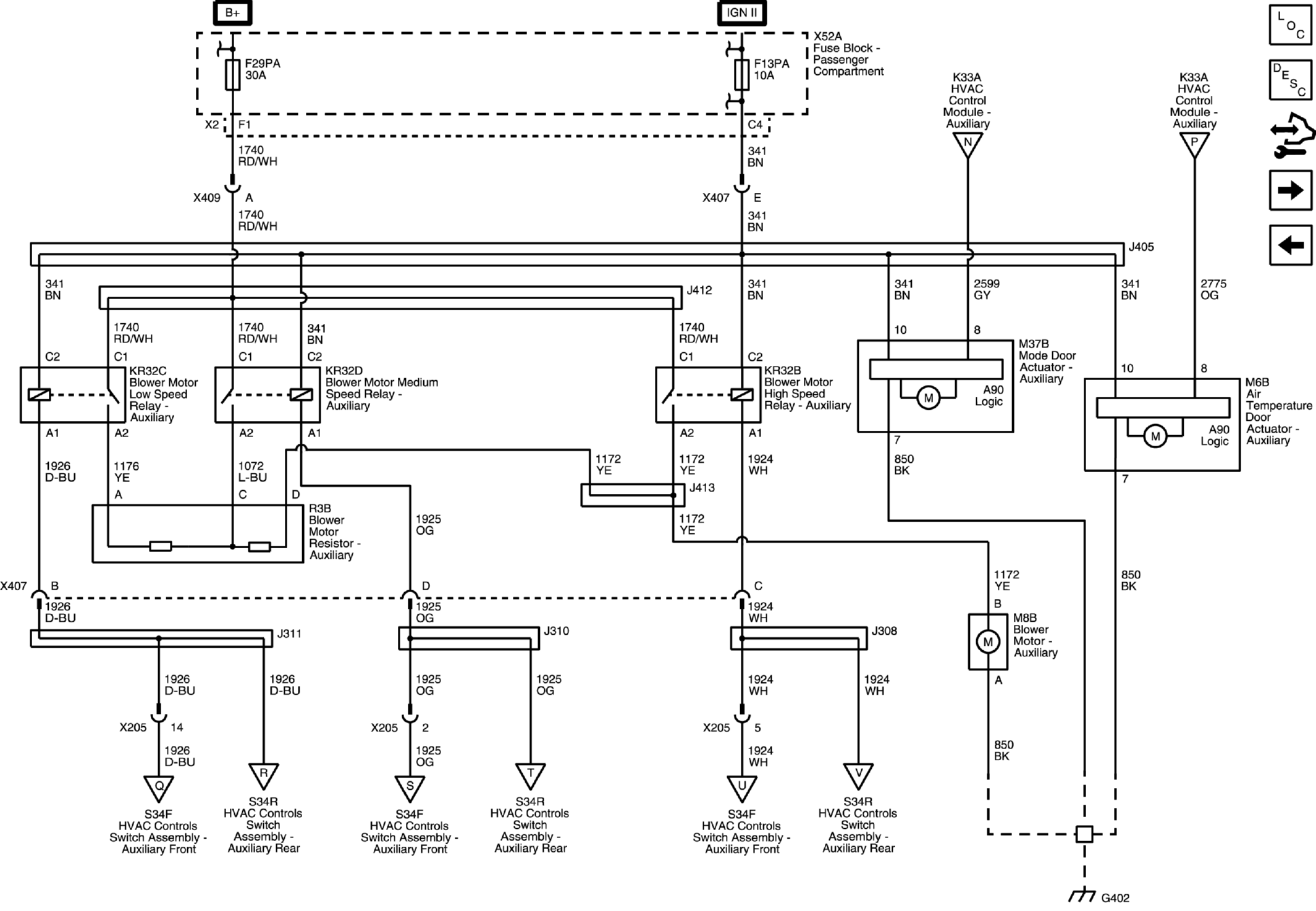

Rear HVAC with Rear Air Conditioning (C69), with Rear HVAC Controls - Front Controls
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1740 | Battery Positive Voltage |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| CAV_F1 | F1 |
| CONN_X2 | X2 |
| 1740_RD/WH | 1740 RD/WH |
| 1740_RD/WH | 1740 RD/WH |
| 341 | Run Ignition 3 Voltage |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| CAV_C4 | C4 |
| 341_BN | 341 BN |
| 341_BN | 341 BN |
| CAV_A | A |
| CAV_E | E |
| 341_BN | 341 BN |
| CAV_10 | 10 |
| 2599 | Rear Mode Motor Signal |
| 2599_GY | 2599 GY |
| CAV_8 | 8 |
| 341_BN | 341 BN |
| CAV_10 | 10 |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| 341_BN | 341 BN |
| CAV_C2 | C2 |
| 1740_RD/WH | 1740 RD/WH |
| CAV_C1 | C1 |
| 2775 | Rear Air Temperature Motor Control |
| 2775_OG | 2775 OG |
| CAV_8 | 8 |
| 1926 | Auxiliary Blower Motor Low Speed Control |
| 1926_D-BU | 1926 D-BU |
| CAV_A1 | A1 |
| 1926_D-BU | 1926 D-BU |
| 1926_D-BU | 1926 D-BU |
| 1926_D-BU | 1926 D-BU |
| 1926_D-BU | 1926 D-BU |
| CAV_14 | 14 |
| 1176 | Auxiliary Blower Motor Low Speed Control |
| 1176_YE | 1176 YE |
| CAV_A | A |
| CAV_A2 | A2 |
| 1072 | Auxiliary Blower Motor Medium Speed Control |
| 1072_L-BU | 1072 L-BU |
| CAV_C | C |
| CAV_A2 | A2 |
| 1172 | Auxiliary Blower Motor Control |
| 1172_YE | 1172 YE |
| CAV_D | D |
| 1172_YE | 1172 YE |
| CAV_B | B |
| CAV_A2 | A2 |
| 1172_YE | 1172 YE |
| 1925 | Auxiliary Blower Motor Medium Speed Control |
| 1925_OG | 1925 OG |
| CAV_A1 | A1 |
| 1925_OG | 1925 OG |
| 1925_OG | 1925 OG |
| 1925_OG | 1925 OG |
| CAV_2 | 2 |
| 1925_OG | 1925 OG |
| 1924 | Auxiliary Blower Motor High Speed Control |
| CAV_A1 | A1 |
| 1924_WH | 1924 WH |
| 1924_WH | 1924 WH |
| 1924_WH | 1924 WH |
| 1924_WH | 1924 WH |
| CAV_5 | 5 |
| 1924_WH | 1924 WH |
| 850 | Ground |
| 850_BK | 850 BK |
| CAV_7 | 7 |
| 850_BK | 850 BK |
| CAV_7 | 7 |
| CAV_A | A |
| 850_BK | 850 BK |
| 1172_YE | 1172 YE |
| X407 | X407 |
| CAV_B | B |
| CAV_D | D |
| CAV_C | C |
| G402 | G402 |
| F13PA | F13PA 10A |
| F29PA | F29PA 30A |
| X409 | X409 |
| X407 | X407 |
| J405 | J405 |
| J412 | J412 |
| X205 | X205 |
| J413 | J413 |
| X205 | X205 |
| X205 | X205 |
| N_REF | N |
| P_REF | P |
| Q_REF | Q |
| R_REF | R |
| S_REF | S |
| U_REF | U |
| T_REF | T |
| V_REF | V |
| J311 | J311 |
| J310 | J310 |
| J308 | J308 |
| X407 | X407 |
| X52A | X52A Fuse Block - Passenger Compartment |
| M37B | M37B Mode Door Actuator - Auxiliary (C69) |
| R3B | R3B Blower Motor Resistor - Auxiliary (C36 or C69) |
| M8B | M8B Blower Motor - Auxiliary (C36 or C69) |
| A90 | A90 Logic |
| A90 | A90 Logic |
| KR32B | KR32B Blower Motor High Speed Relay - Auxiliary |
| KR32C | KR32C Blower Motor Low Speed Relay - Auxiliary |
| KR32D | KR32D Blower Motor Medium Speed Relay - Auxiliary |
| M6B | M6B Air Temperature Door Actuator - Auxiliary (C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34R | S34R HVAC Controls Switch Assembly - Auxiliary Rear (C36 or C69 with Rear HVAC Controls) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| S34R | S34R HVAC Controls Switch Assembly - Auxiliary Rear (C36 or C69 with Rear HVAC Controls) |
| S34R | S34R HVAC Controls Switch Assembly - Auxiliary Rear (C36 or C69 with Rear HVAC Controls) |
| K33A | K33A HVAC Control Module - Auxiliary |
| K33A | K33A HVAC Control Module - Auxiliary |
