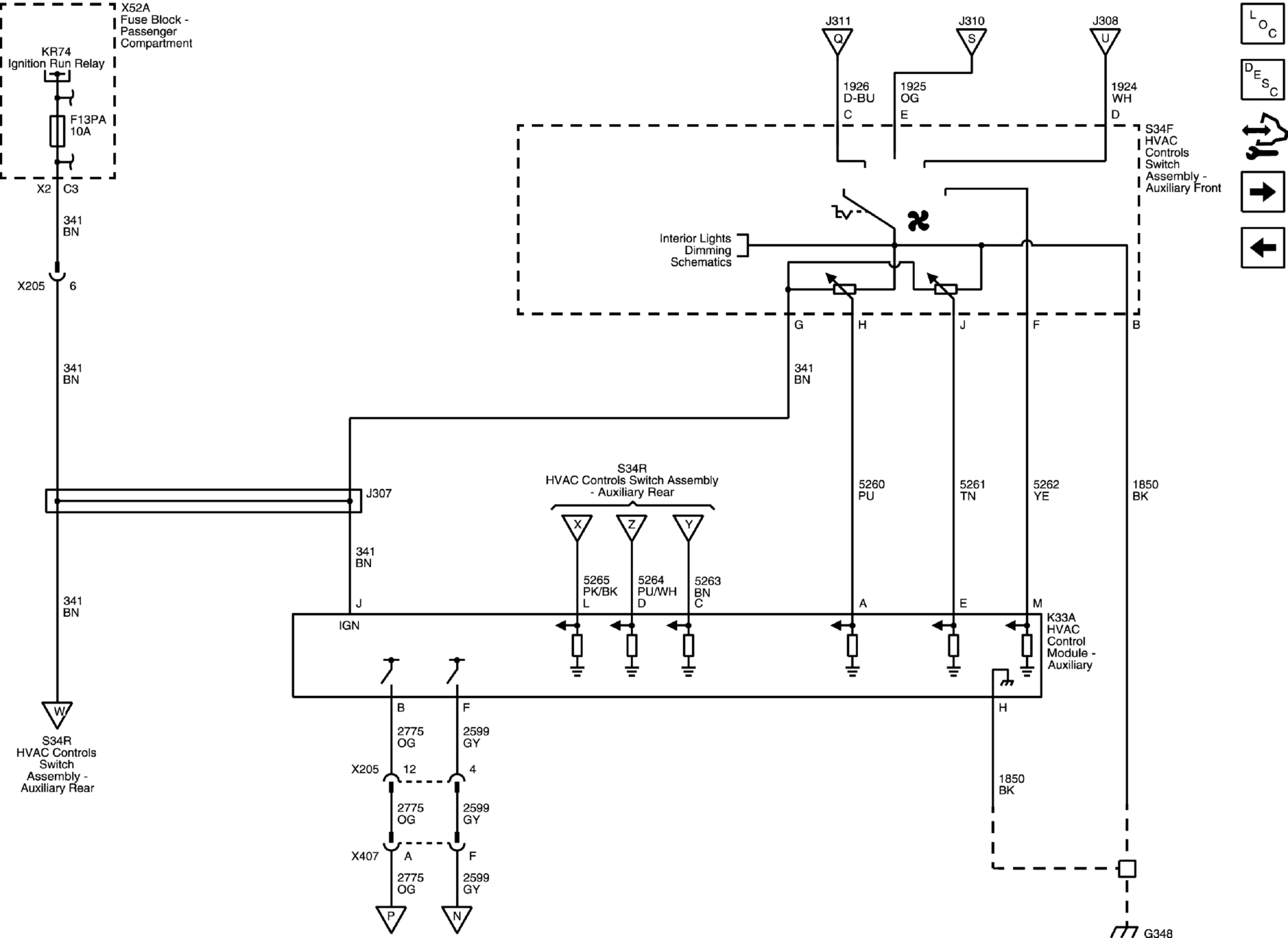

Rear HVAC with Rear Air Conditioning (C69), with Rear HVAC Controls - Air Delivery Controls
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 341 | Run Ignition 3 Voltage |
| 341_BN | 341 BN |
| 341_BN | 341 BN |
| CAV_J | J |
| CAV_G | G |
| 1926 | Auxiliary Blower Motor Low Speed Control |
| 1926_D-BU | 1926 D-BU |
| CAV_C | C |
| 1925 | Auxiliary Blower Motor Medium Speed Control |
| 1925_OG | 1925 OG |
| CAV_E | E |
| 1924 | Auxiliary Blower Motor High Speed Control |
| 1924_WH | 1924 WH |
| CAV_D | D |
| 5265 | Dual Logic Module Rear Control Signal |
| 5265_PK/BK | 5265 PK/BK |
| CAV_L | L |
| 5264 | Dual Logic Module Rear Mode Signal |
| 5264_PU/WH | 5264 PU/WH |
| CAV_D | D |
| 5263 | Dual Logic Module Rear Temperature Signal |
| 5263_BN | 5263 BN |
| CAV_C | C |
| 2775 | Rear Air Temperature Motor Control |
| 2775_OG | 2775 OG |
| CAV_B | B |
| 2775_OG | 2775 OG |
| 2775_OG | 2775 OG |
| 2599 | Rear Mode Motor Signal |
| 2599_GY | 2599 GY |
| CAV_F | F |
| 2599_GY | 2599 GY |
| 2599_GY | 2599 GY |
| 5260 | Dual Logic Module Front Temperature Signal |
| 5260_PU | 5260 PU |
| CAV_A | A |
| CAV_H | H |
| 5261 | Dual Logic Module Front Mode Signal |
| 5261_TN | 5261 TN |
| CAV_E | E |
| CAV_J | J |
| 5262 | Dual Logic Module Rear Control Enable Signal |
| 5262_YE | 5262 YE |
| CAV_M | M |
| CAV_F | F |
| CAV_B | B |
| CAV_H | H |
| CAV_C3 | C3 |
| CONN_X2 | X2 |
| 341_BN | 341 BN |
| 341_BN | 341 BN |
| CAV_6 | 6 |
| 341_BN | 341 BN |
| 1850 | Ground |
| 1850_BK | 1850 BK |
| 1850_BK | 1850 BK |
| X407 | X407 |
| CAV_A | A |
| CAV_F | F |
| X205 | X205 |
| CAV_12 | 12 |
| CAV_4 | 4 |
| J307 | J307 |
| F13PA | F13PA 10A |
| X205 | X205 |
| Q_REF | Q |
| J311 | J311 |
| S_REF | S |
| J310 | J310 |
| U_REF | U |
| J308 | J308 |
| W_REF | W |
| X_REF | X |
| Z_REF | Z |
| Y_REF | Y |
| P_REF | P |
| N_REF | N |
| X407 | X407 |
| X205 | X205 |
| Interior_Lights_Dimming_Wiring Schematics_REF | Interior Lights Dimming Wiring Schematics |
| S34F | S34F HVAC Controls Switch Assembly - Auxiliary Front (C36 or C69) |
| KR74 | KR74 Ignition Run Relay |
| X52A | X52A Fuse Block - Passenger Compartment |
| S34R | S34R HVAC Controls Switch Assembly - Auxiliary Rear (C36 or C69 with Rear HVAC Controls) |
| S34R | S34R HVAC Controls Switch Assembly - Auxiliary Rear (C36 or C69 with Rear HVAC Controls) |
| K33A | K33A HVAC Control Module - Auxiliary |
