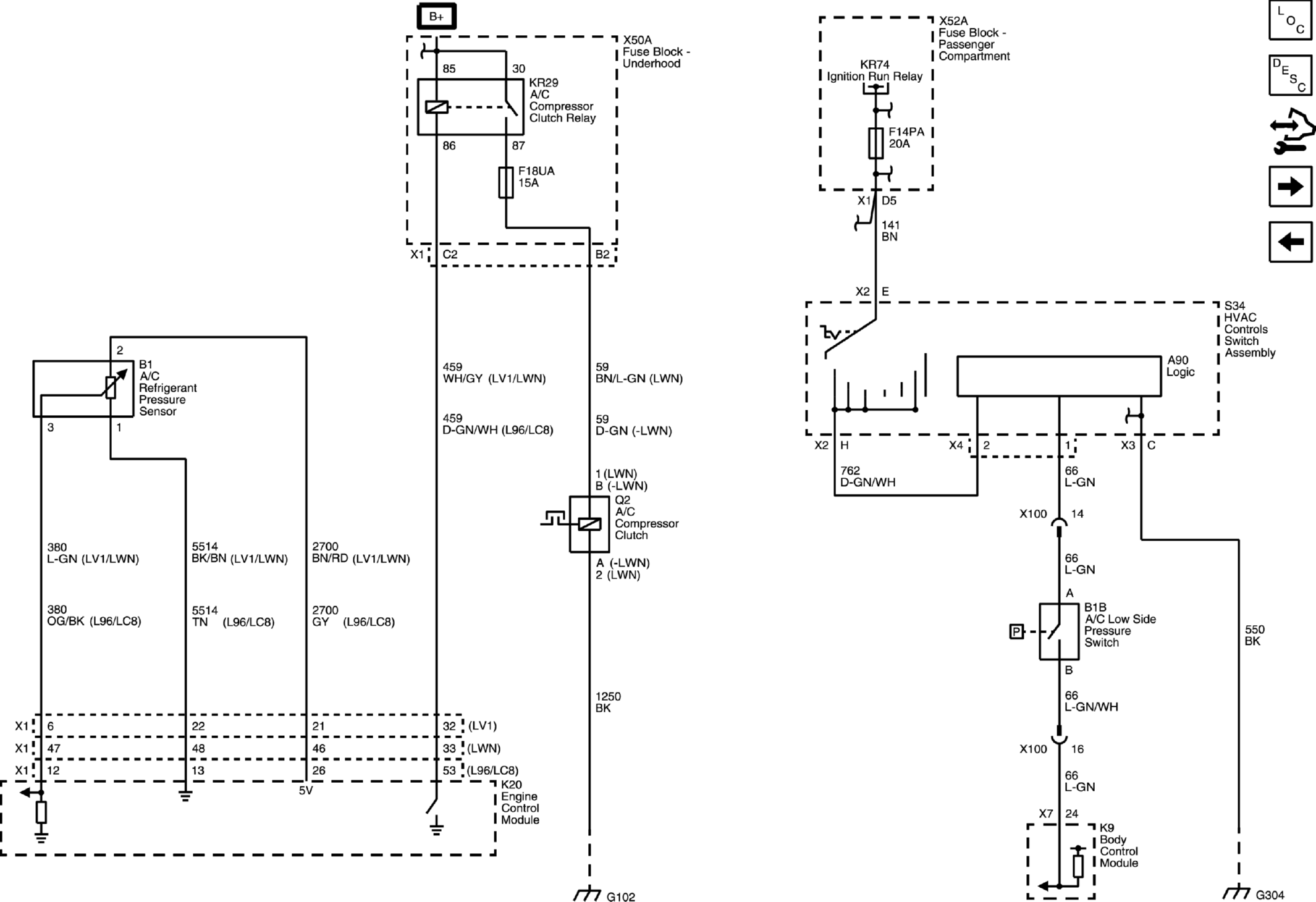

Compressor Controls (C60)
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_85 | 85 |
| CAV_30 | 30 |
| CAV_86 | 86 |
| CAV_87 | 87 |
| 341 | Run Ignition 3 Voltage |
| 141_BN | 141 BN |
| CAV_E | E |
| CONN_X2 | X2 |
| CAV_D5 | D5 |
| CONN_X1 | X1 |
| 380 | A/C Refrigerant Pressure Sensor Signal |
| 380_OG/BK | 380 OG/BK |
| CAV_3 | 3 |
| 5514 | A/C Refrigerant Pressure Sensor Low Reference |
| 5514_TN | 5514 TN |
| 459 | A/C Compressor Clutch Relay Control |
| 459_WH/GY | 459 WH/GY |
| CAV_C2 | C2 |
| CONN_X1 | X1 |
| 59 | A/C Compressor Clutch Control |
| 59_D-GN | 59 D-GN |
| CAV_B | B |
| CAV_B2 | B2 |
| 1250 | Ground |
| 1250_BK | 1250 BK |
| CAV_A | A |
| 762 | A/C Request Signal |
| 762_D-GN/WH | 762 D-GN/WH |
| CAV_2 | 2 |
| CONN_X4 | X4 |
| CAV_H | H |
| CONN_X2 | X2 |
| 66 | A/C Request Signal |
| 66_L-GN | 66 L-GN |
| CAV_A | A |
| CAV_1 | 1 |
| 66_L-GN | 66 L-GN |
| CAV_14 | 14 |
| 66_L-GN/WH | 66 L-GN/WH |
| CAV_24 | 24 |
| CONN_X7 | X7 |
| CAV_B | B |
| 66_L-GN | 66 L-GN |
| CAV_16 | 16 |
| 550_BK | 550 BK |
| CAV_C | C |
| CONN_X3 | X3 |
| CAV_12 | 12 |
| CONN_X1 | X1 |
| CAV_13 | 13 |
| CAV_26 | 26 |
| CAV_53 | 53 |
| CAV_47 | 47 |
| CONN_X1 | X1 |
| CAV_48 | 48 |
| CAV_46 | 46 |
| CAV_33 | 33 |
| 550 | Ground |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| CAV_1 | 1 |
| 2700 | A/C Pressure Sensor 5V Reference |
| 2700_GY | 2700 GY |
| CAV_2 | 2 |
| 380_L-GN | 380 L-GN |
| 5514_BK/BN | 5514 BK/BN |
| 2700_BN/RD | 2700 BN/RD |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| CAV_1 | 1 |
| CAV_2 | 2 |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| 59_BN/L-GN | 59 BN/L-GN |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| CAV_22 | 22 |
| CAV_21 | 21 |
| CAV_32 | 32 |
| LV1 | LV1: ENGINE-GAS, 6 CYL, 4.3L, GEN 5, SIDI, V6, VVT, OHV, ALUM |
| L96 | L96: ENGINE-GAS, 8 CYL, 6.0L, SFI, E85 MAX, IRON, GM |
| LC8 | LC8: ENGINE- LPG/CNG, 8 CYL, V8, 6.0L, SFI, GEN 1, GMNA |
| 459_D-GN/WH | 459 D-GN/WH |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LV1 | LV1: ENGINE-GAS, 6 CYL, 4.3L, GEN 5, SIDI, V6, VVT, OHV, ALUM |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LV1 | LV1: ENGINE-GAS, 6 CYL, 4.3L, GEN 5, SIDI, V6, VVT, OHV, ALUM |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| LV1 | LV1: ENGINE-GAS, 6 CYL, 4.3L, GEN 5, SIDI, V6, VVT, OHV, ALUM |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| L96 | L96: ENGINE-GAS, 8 CYL, 6.0L, SFI, E85 MAX, IRON, GM |
| LC8 | LC8: ENGINE- LPG/CNG, 8 CYL, V8, 6.0L, SFI, GEN 1, GMNA |
| L96 | L96: ENGINE-GAS, 8 CYL, 6.0L, SFI, E85 MAX, IRON, GM |
| LC8 | LC8: ENGINE- LPG/CNG, 8 CYL, V8, 6.0L, SFI, GEN 1, GMNA |
| L96 | L96: ENGINE-GAS, 8 CYL, 6.0L, SFI, E85 MAX, IRON, GM |
| LC8 | LC8: ENGINE- LPG/CNG, 8 CYL, V8, 6.0L, SFI, GEN 1, GMNA |
| LV1 | LV1: ENGINE-GAS, 6 CYL, 4.3L, GEN 5, SIDI, V6, VVT, OHV, ALUM |
| LWN | LWN: ENGINE-DIESEL, 2.8L, DI, L4, DOHC, TURBO, XLDE |
| L96 | L96: ENGINE-GAS, 8 CYL, 6.0L, SFI, E85 MAX, IRON, GM |
| LC8 | LC8: ENGINE- LPG/CNG, 8 CYL, V8, 6.0L, SFI, GEN 1, GMNA |
| G102 | G102 |
| G304 | G304 |
| F18UA | F18UA 15A |
| X100 | X100 |
| X100 | X100 |
| F14PA | F14PA 20A |
| X50A | X50A Fuse Block - Underhood |
| K9 | K9 Body Control Module |
| B1B | B1B A/C Low Side Pressure Switch (C60) |
| Q2 | Q2 A/C Compressor Clutch (C60) |
| B1 | B1 A/C Refrigerant Pressure Sensor (C60) |
| K20 | K20 Engine Control Module |
| A90 | A90 Logic |
| S34 | S34 HVAC Controls Switch Assembly |
| KR29 | KR29 A/C Compressor Clutch Relay |
| KR74 | KR74 Ignition Run Relay |
| X52A | X52A Fuse Block - Passenger Compartment |
