Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
WARNING:
In order to avoid being burned, do not service the exhaust system while it is still hot. Service the system when it is cool.
WARNING:
Avoid contact with HOT components. Wear safety glasses and protective gloves to avoid personal injury.
- Exhaust Manifold Heat Shield - Remove - Exhaust Manifold Heat Shield Replacement (LWN)
- Charge Air Cooler Inlet Air Hose - Remove - Charge Air Cooler Inlet Air Hose Replacement

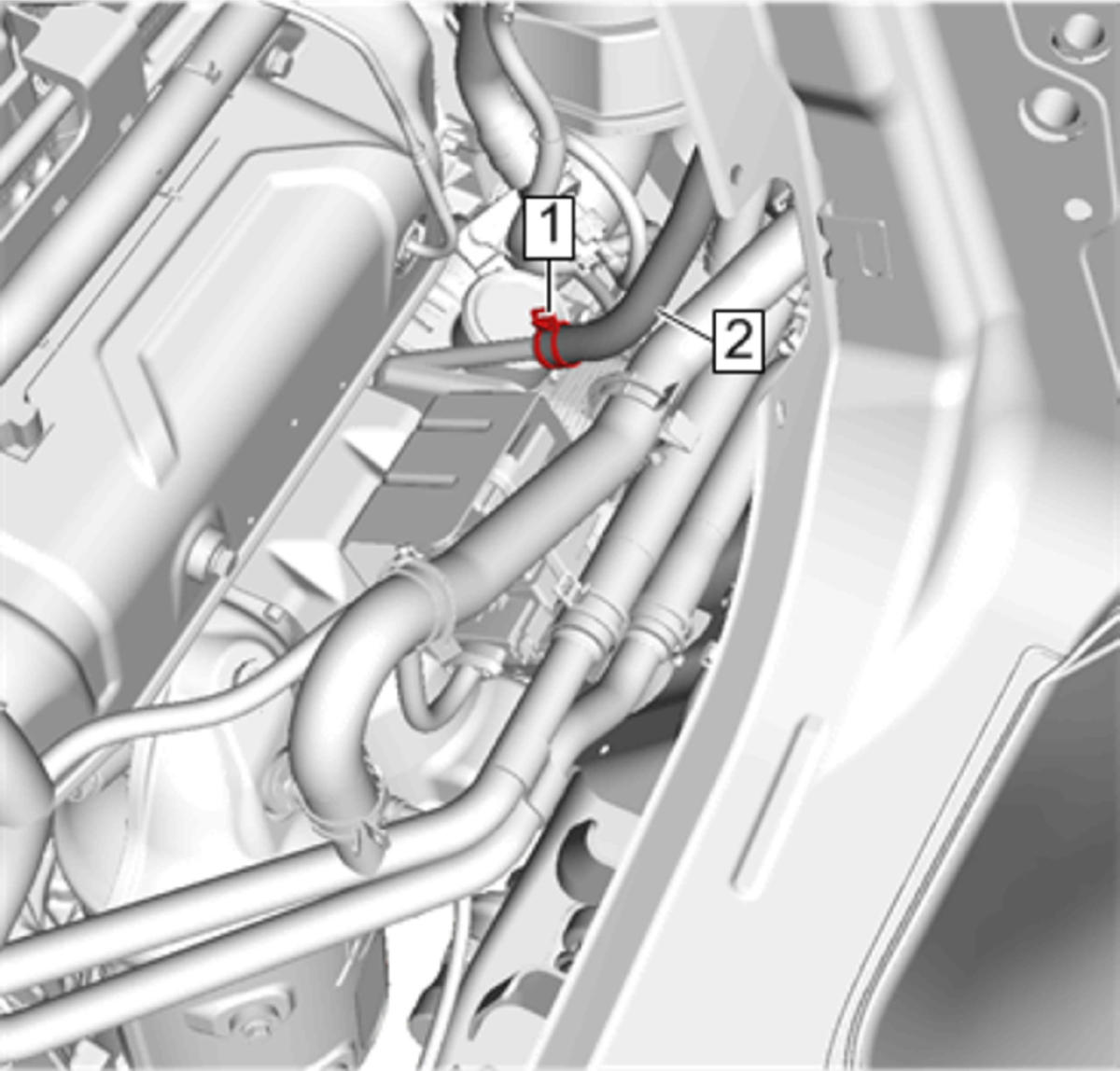

Radiator Surge Tank Outlet Hose Clamp (1) - Reposition
- Radiator Surge Tank Outlet Hose (2) @ Turbocharger Coolant Return Pipe - Disconnect
- Catalytic Converter - Remove - Catalytic Converter Replacement (LWN) , or Catalytic Converter Replacement (L96, LC8)
- Heater Inlet and Outlet Pipe - Remove - Heater Inlet And Outlet Pipe Replacement (LWN with K08) , or Heater Inlet And Outlet Pipe Replacement (LWN without K08)

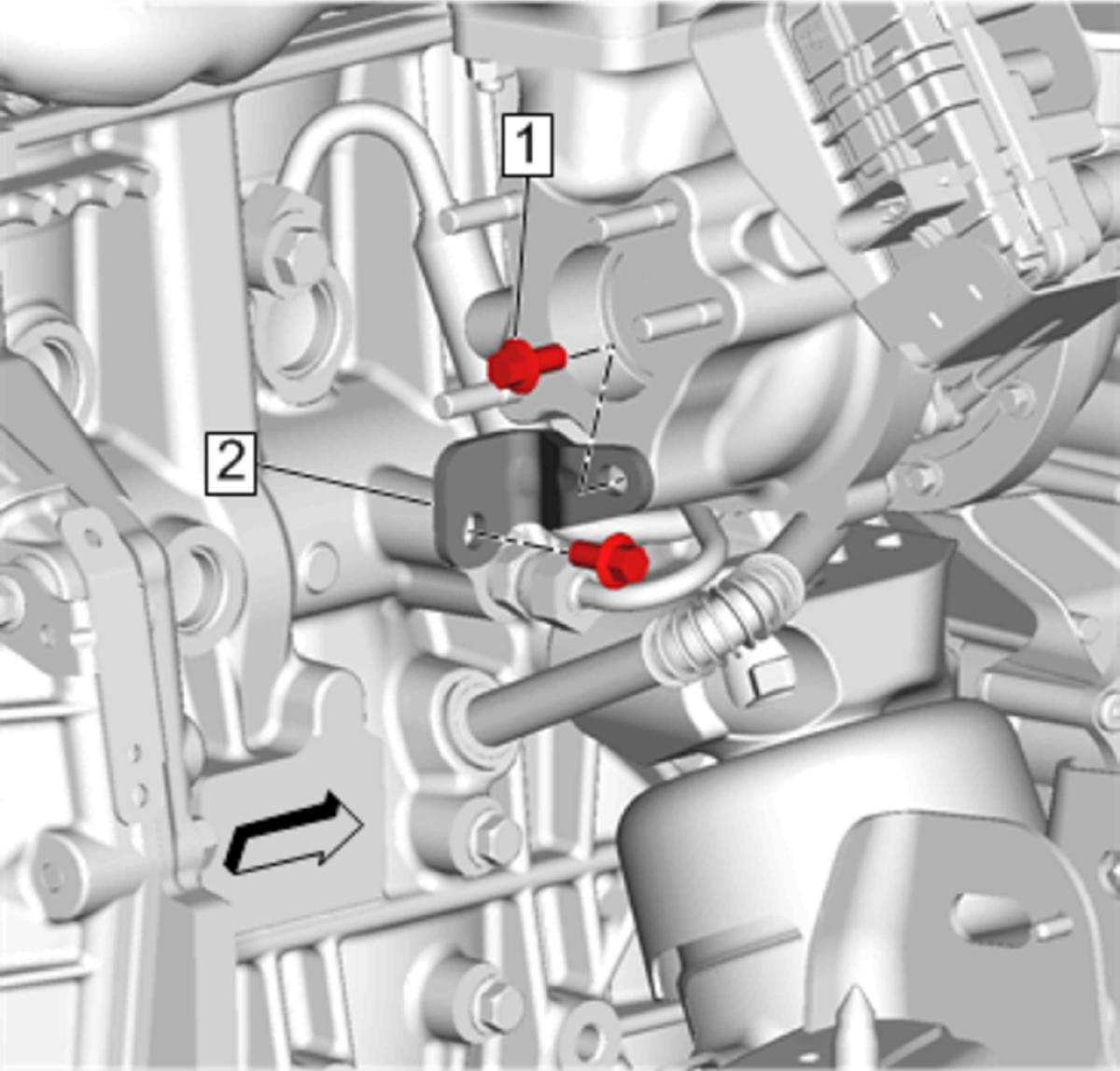

Turbocharger Brace Bolt (1) - Remove [2x]
- Turbocharger Brace (2) - Remove

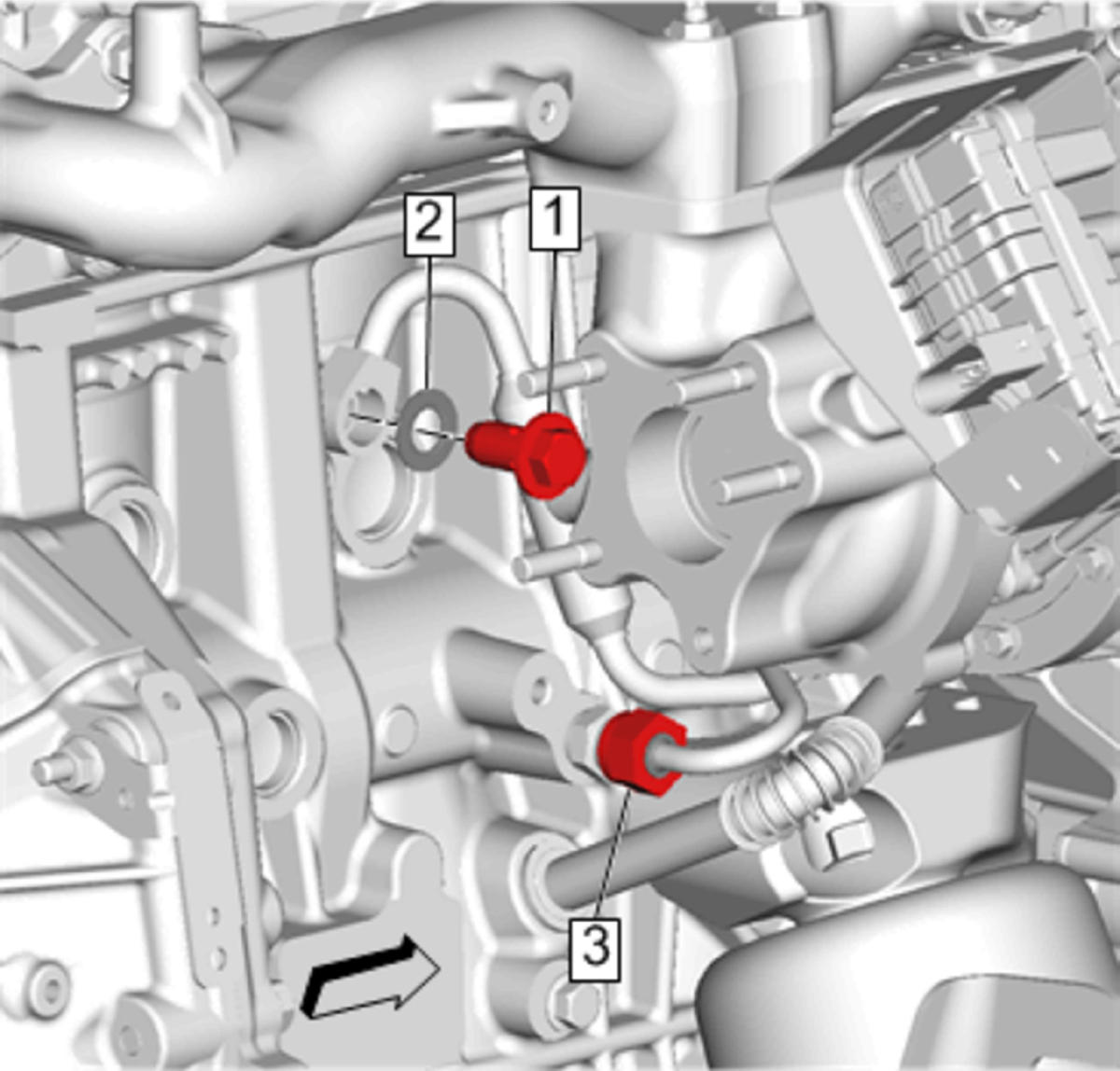

Turbocharger Coolant Feed Pipe Hollow Screw (1) - Remove
- Turbocharger Coolant Feed and Return Pipe Washer (2) - Remove and DISCARD [2x]
- Turbocharger Oil Feed Pipe Nut (3) - Loosen

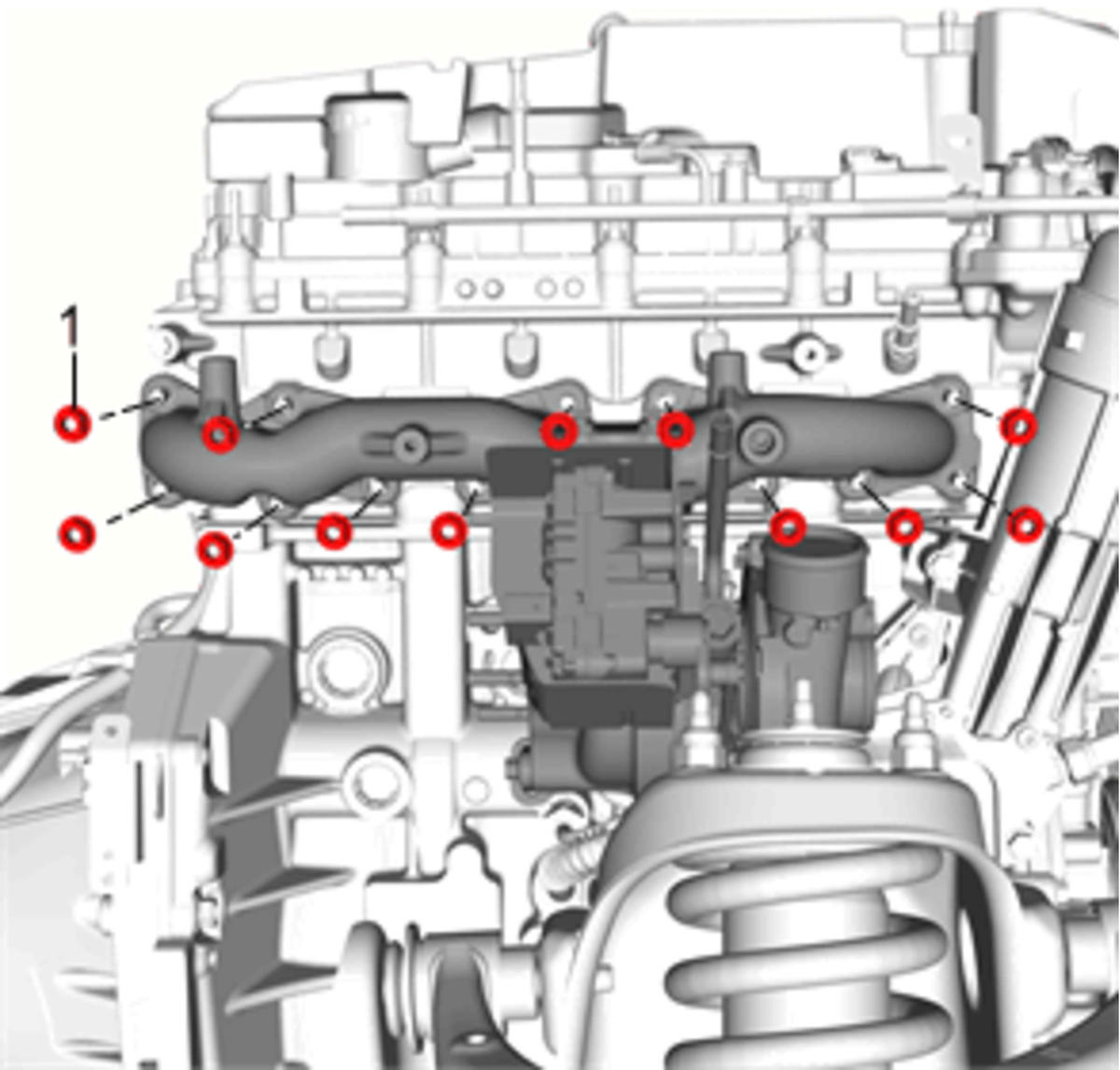

Exhaust Manifold Nut (1) - Remove [12x]
Exhaust Manifold and Turbocharger Assembly (2) - Remove
- Exhaust Manifold Gasket (1) - Remove and DISCARD
- Turbocharger - Remove - Compressor Air Intake Turbocharger Replacement
